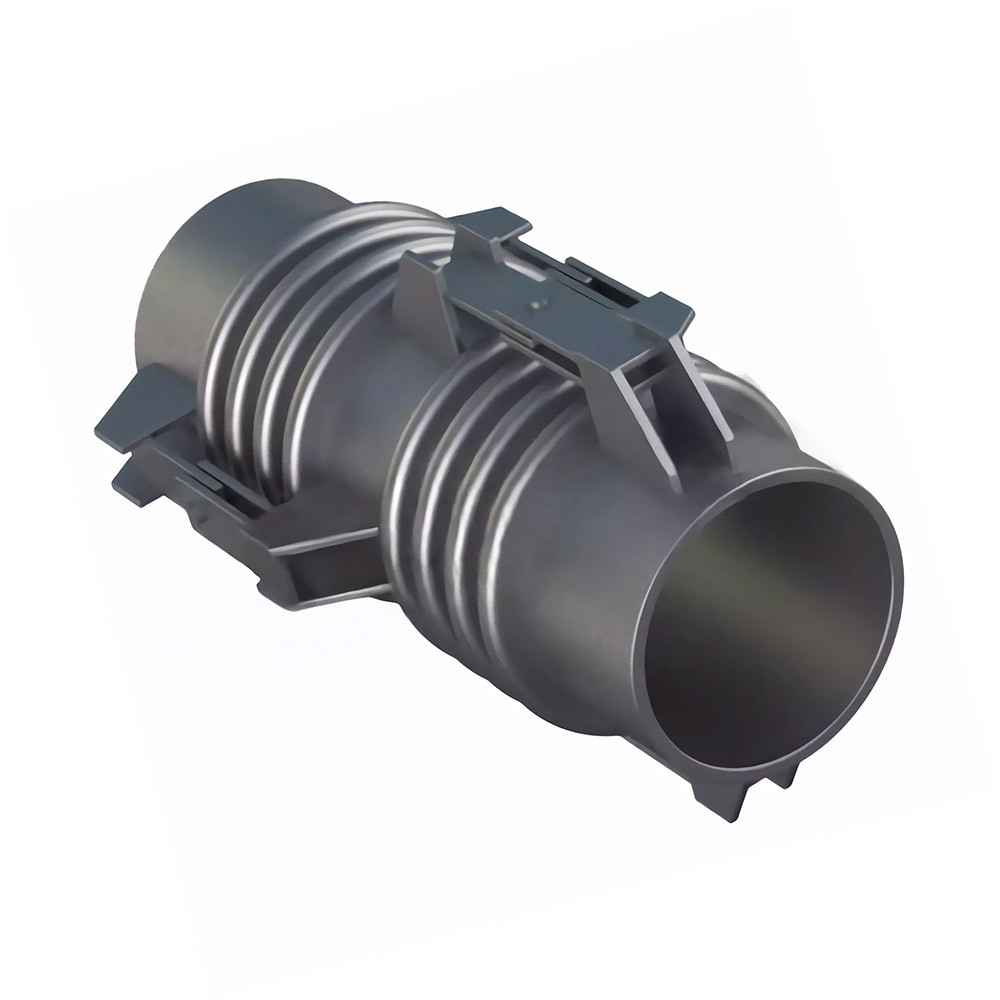

Компенсатор четырехлинзовый сдвоенный угловой ОСТ 34-10-580-93

55 вариантов товара

Выбрать

Марка компенсатораОСТ 34-10-580-93

ТипЛинзовый

Количество линзЧетырехлинзовый

Нормативный документОСТ 34-10-580

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Самовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

Компенсатор четырёхлинзовый сдвоенный угловой ОСТ 34-10-580-93 – это специализированное устройство для компенсации температурных расширений, угловых и сдвиговых перемещений трубопроводов, работающих в сложных пространственных схемах (Г-, П-, Z-образные конструкции). Благодаря четырёхлинзовой сдвоенной конструкции, компенсатор обладает максимальной гибкостью и компенсирующей способностью, обеспечивая надёжность и защиту трубопроводных систем.

Данное изделие широко применяется в паровых и горячеводяных системах, в нефтехимической и газовой промышленности, а также в теплоэнергетике. Компенсатор эффективно предотвращает механические нагрузки и деформации трубопроводов, продлевая их срок службы.

Технические характеристики:
- Тип компенсатора: четырёхлинзовый сдвоенный угловой.
- Диапазон диаметров (Dy): от 100 до 2200 мм.
- Рабочее давление:
  - Ру 0,6 МПа (6 кгс/см²)
  - Ру 1,0 МПа (10 кгс/см²)
  - Ру 1,6 МПа (16 кгс/см²)
- Рабочая температура:
  - До 300 °C для Dy > 400 мм.
  - До 425 °C для Dy ≤ 400 мм.
Конструкция:
- Полностью сварное соединение.
- Шарнирная схема обеспечивает движение компенсатора в угловой плоскости.
- Термообработка для снятия остаточных напряжений.
Преимущества:
- Максимальная компенсирующая способность: Четыре линзы обеспечивают исключительную гибкость и эффективность, предотвращая разрушительные деформации трубопроводов.
- Высокая устойчивость к температурным воздействиям: Подходит для работы при температурах до 425 °C и давлениях до 1,6 МПа, что делает его идеальным для паропроводов и горячеводяных систем.
- Эффективная защита трубопроводов: Уменьшает механические нагрузки, снижая риск повреждений и увеличивая срок службы всей конструкции.
- Широкий спектр применения: Идеально подходит для промышленных трубопроводов, энергетических объектов, нефтехимических и газовых предприятий.
- Соответствие отраслевым стандартам: Изготовлен в строгом соответствии с ОСТ 34-10-580-93, что гарантирует безопасность, долговечность и надёжность эксплуатации.
Область применения:
- Паропроводы и системы горячего водоснабжения.
- Сложные трубопроводные схемы (Г-, П-, Z-образные).
- Теплоэнергетические и промышленные объекты.
- Нефтехимическая и газовая отрасли.
- Металлургическая промышленность.
Характеристики компенсатора ОСТ 34-10-580-93
Марка компенсатора: ОСТ 34-10-580-93
Тип: Линзовый
Форма сечения: Угловой сдвоенный
Количество линз: Четырехлинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ОСТ 34-10-580
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращайтесь по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ОСТ 34-10-580-93
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

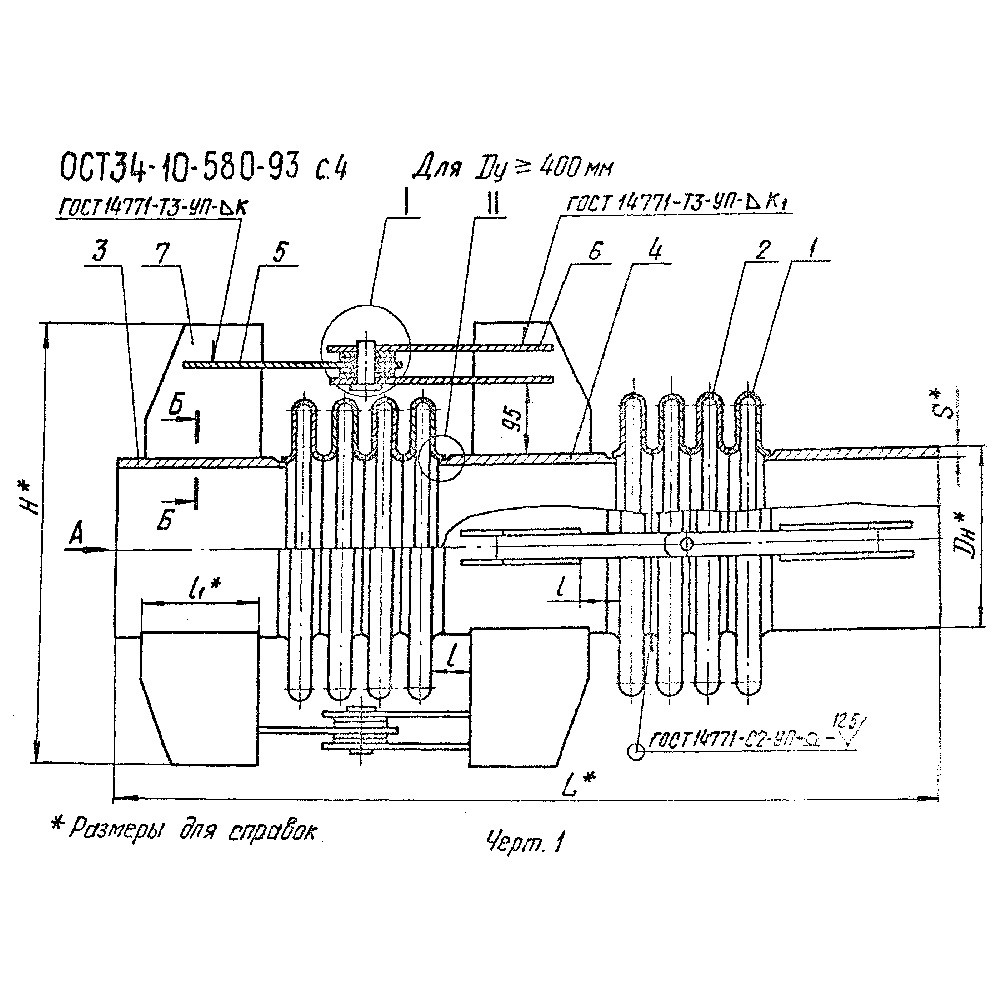

Доступные варианты изготовления компенсатора ОСТ 34-10-580-93

Обозначение компенсатора	Размеры, мм													Масса, кг
Обозначение компенсатора	Проход условный, Dy	Dн	L	H	B	l	l1	l2	S	S1	k	k1	k2	Масса, кг
01 ОСТ 34-10-580	100	108	1022	360	40	45	100	20	4	2,5	4	4	4	29
02 ОСТ 34-10-580	125	133	1022	385	40	45	100	20	4	2,5	4	4	4	33
03 ОСТ 34-10-580	150	159	1022	415	40	45	100	20	5	2,5	4	4	5	37
04 ОСТ 34-10-580	200	219	1112	515	40	45	150	20	7	2,5	4	4	7	61
05 ОСТ 34-10-580	250	273	1112	565	60	45	150	30	8	2,5	4	4	9	79
06 ОСТ 34-10-580	300	325	1112	620	60	45	150	30	8	2,5	4	4	9	94
07 ОСТ 34-10-580	350	377	1262	670	60	45	200	30	9	2,5	6	4	9	135
08 ОСТ 34-10-580	400	426	1262	720	80	45	200	40	9	2,5	6	6	8	156
09 ОСТ 34-10-580	450	478	1412	810	80	45	250	40	7	2,5	6	6	8	181
10 ОСТ 34-10-580	500	530	1412	865	80	45	250	40	8	2,5	8	6	8	213
11 ОСТ 34-10-580	600	630	1612	1020	100	50	300	50	8	2,5	8	6	8	304
12 ОСТ 34-10-580	700	720	1612	1110	120	50	300	60	10	2,5	10	10	8	394
13 ОСТ 34-10-580	800	820	1612	1205	150	50	300	60	11	2,5	10	10	10	455
14 ОСТ 34-10-580	900	920	1832	1310	150	65	360	75	12	2,5	10	10	10	611
15 ОСТ 34-10-580	1000	1020	1832	1410	150	65	360	75	14	2,5	12	10	12	725
16 ОСТ 34-10-580	1200	1220	2012	1665	200	85	400	95	14	3	12	10	12	1094
17 ОСТ 34-10-580	1400	1420	2392	1900	250	100	500	115	14	3	14	10	12	1492
18 ОСТ 34-10-580	1600	1620	2392	2090	300	100	500	115	20	3	16	10	14	2181
19 ОСТ 34-10-580	1800	1820	2392	2295	300	100	500	115	25	3	16	10	18	2873
20 ОСТ 34-10-580	2000	2040	2892	2520	300	110	600	120	25	3	20	12	18	3651
21 ОСТ 34-10-580	2200	2240	2892	2710	350	110	600	120	25	3	20	12	18	3996
22 ОСТ 34-10-580	100	108	1022	360	40	45	100	20	4	3	4	4	5	33
23 ОСТ 34-10-580	125	133	1022	385	40	45	100	20	4	3	4	4	6	37
24 ОСТ 34-10-580	150	159	1022	415	40	45	100	20	5	3	4	4	7	42
25 ОСТ 34-10-580	200	219	1112	510	60	45	150	30	7	3	4	4	9	71
26 ОСТ 34-10-580	250	273	1112	565	60	45	150	30	8	3	6	4	10	88
27 ОСТ 34-10-580	300	325	1112	620	60	45	200	30	8	3	6	4	10	119
28 ОСТ 34-10-580	350	377	1262	670	80	45	200	40	9	3	6	4	10	149
29 ОСТ 34-10-580	400	426	1262	720	80	45	250	40	9	3	8	6	8	198
30 ОСТ 34-10-580	450	478	1412	810	80	45	250	40	10	3	8	6	8	225
31 ОСТ 34-10-580	500	530	1412	865	100	45	250	50	11	3	8	6	10	270
32 ОСТ 34-10-580	600	630	1412	1020	120	50	300	60	12	3	10	10	10	409
33 ОСТ 34-10-580	700	720	1612	1110	120	50	300	60	14	4	12	10	12	550
34 ОСТ 34-10-580	800	820	1612	1195	200	80	360	95	16	4	12	10	12	841
35 ОСТ 34-10-580	900	920	1882	1300	200	80	360	95	18	4	14	10	14	983
36 ОСТ 34-10-580	1000	1020	1882	1460	200	80	360	95	20	4	14	10	16	1179
37 ОСТ 34-10-580	1200	1220	1882	1665	200	80	450	95	20	4	16	12	18	1588
38 ОСТ 34-10-580	1400	1420	2162	1900	250	115	500	125	25	4	18	14	20	2474
39 ОСТ 34-10-580	100	108	2432	360	40	45	100	20	4	4	4	4	6	39
40 ОСТ 34-10-580	125	133	1022	385	40	45	100	20	4	4	4	4	6	44
41 ОСТ 34-10-580	150	159	1022	415	60	45	150	30	5	4	6	4	7	66
42 ОСТ 34-10-580	200	219	1112	510	60	45	150	30	7	4	6	4	8	84
43 ОСТ 34-10-580	250	273	1112	560	80	45	200	40	8	4	6	6	10	124
44 ОСТ 34-10-580	300	325	1262	615	80	45	200	40	8	4	6	6	10	145
45 ОСТ 34-10-580	350	377	1262	665	100	45	200	30	9	4	8	6	10	176
46 ОСТ 34-10-580	400	426	1592	815	100	45	300	50	9	4	8	6	8	264
47 ОСТ 34-10-580	450	478	1592	865	100	45	300	50	10	4	10	8	8	305
48 ОСТ 34-10-580	500	530	1792	915	120	50	360	60	11	4	10	10	10	417
49 ОСТ 34-10-580	600	630	1792	1020	120	50	360	60	14	4	12	10	10	527
50 ОСТ 34-10-580	700	720	1882	1090	200	80	360	95	16	4	12	10	12	787
51 ОСТ 34-10-580	800	820	1882	1255	200	80	360	95	18	4	16	12	16	972
52 ОСТ 34-10-580	900	920	2012	1360	200	80	400	95	20	4	16	12	16	1207
53 ОСТ 34-10-580	1000	1020	2392	1500	200	80	500	95	20	4	16	12	16	1517
54 ОСТ 34-10-580	1200	1220	2732	1700	220	115	600	110	25	4	20	14	20	2554
55 ОСТ 34-10-580	1400	1420	3032	1940	250	115	700	125	25	4	20	14	20	3303
