Компенсатор однолинзовый осевой ОСТ 34-10-569-93
*Стоимость зависит от объёма заказа.
Запросить стоимость- Описание
- Характеристики
- Доставка
- Оплата
- Техническая документация
- Отзывы
Компенсатор однолинзовый осевой ОСТ 34-10-569-93 предназначен для компенсации температурных удлинений трубопроводов, работающих в осевом направлении. Он снижает механические напряжения, возникающие в результате температурных деформаций, обеспечивая надежную и долговечную эксплуатацию трубопроводных систем.
Компенсатор применяется в системах транспортировки пара, горячей воды и других неагрессивных и малоагрессивных сред, соответствующих условиям эксплуатации.
Основные характеристики:
- Диаметр условного прохода (Dy): от 100 до 2200 мм.
- Рабочее давление: до 1,6 МПа (16 кгс/см²).
- Температурный диапазон:
- Для Dy ≤ 400 мм – до +425 °С.
- Для Dy > 400 мм – до +300 °С.
- Направление компенсации: осевое.
- Соответствие требованиям: разработан с учетом "Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды".
Преимущества:
- Обеспечивает надежную компенсацию осевых температурных деформаций трубопровода.
- Уменьшает нагрузку на элементы трубопроводной системы.
- Высокая устойчивость к перепадам температуры и давления.
- Простота монтажа и эксплуатации.
Применение:
- Теплоэнергетика.
- Системы пароснабжения и горячего водоснабжения.
- Промышленные трубопроводы с неагрессивными и малоагрессивными рабочими средами.
- Объекты нефтехимической и химической промышленности.
Компенсаторы ОСТ 34-10-569-93 обеспечивают долговечную и безопасную эксплуатацию трубопроводных систем, минимизируя воздействие температурных расширений и сокращая вероятность повреждений. Возможны индивидуальные модификации под специфические условия эксплуатации.
Характеристики компенсатора ОСТ 34-10-569-93
Марка компенсатора: ОСТ 34-10-569-93
Тип: Линзовый
Форма сечения: Осевой
Количество линз: Однолинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ОСТ 34-10-569Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.
Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращаться по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.

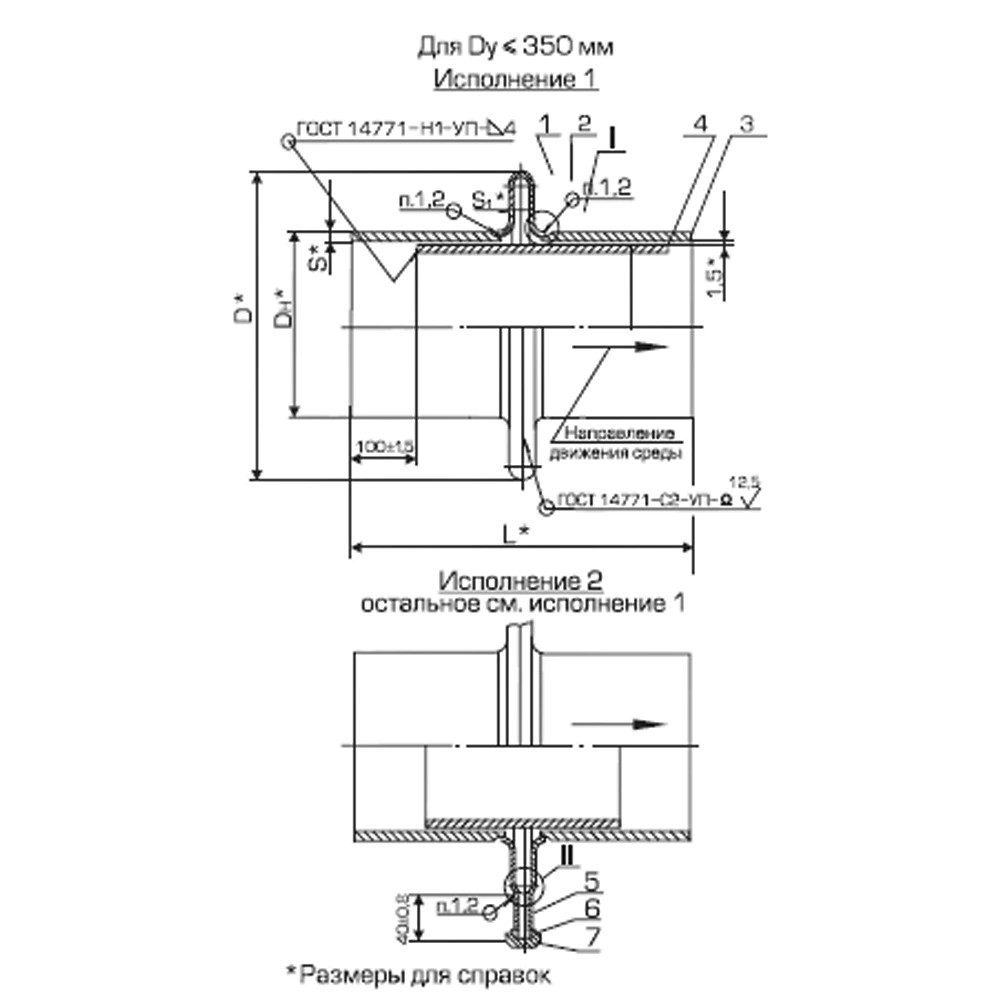

Доступные варианты изготовления компенсатора ОСТ 34-10-569-93
|
Обозначение компенсатора |
Размеры, мм |
Компенсирующая способность Δ, мм |
Масса, кг |
||||||
|---|---|---|---|---|---|---|---|---|---|
|
Проход условный, Dу |
Dн |
D |
L |
S |
S1 |
Исполнение 1 |
Исполнение 2 |
||
| 01 ОСТ 34-10-569 | 100 | 108 | 259 | 365 | 4 | 2,5 | 5 | 5,5 | 5,6 |
| 2 ОСТ 34-10-569 | 125 | 133 | 284 | 365 | 4 | 2,5 | 5 | 7 | 7,1 |
| 3 ОСТ 34-10-569 | 150 | 159 | 309 | 365 | 5 | 2,5 | 5 | 9 | 9,1 |
| 4 ОСТ 34-10-569 | 200 | 219 | 369 | 365 | 7 | 2,5 | 5 | 14,3 | 14,4 |
| 5 ОСТ 34-10-569 | 250 | 273 | 422 | 365 | 8 | 2,5 | 5,5 | 20,1 | 20,2 |
| 6 ОСТ 34-10-569 | 300 | 325 | 473 | 365 | 8 | 2,5 | 5,5 | 24 | 24,1 |
| 7 ОСТ 34-10-569 | 350 | 377 | 525 | 365 | 9 | 2,5 | 5,5 | 32 | 32,1 |
| 8 ОСТ 34-10-569 | 400 | 426 | 575 | 365 | 9 | 2,5 | 5,5 | 37,4 | 37,5 |
| 9 ОСТ 34-10-569 | 450 | 478 | 627 | 365 | 7 | 2,5 | 5,5 | 35,1 | 35,2 |
| 10 ОСТ 34-10-569 | 500 | 530 | 679 | 365 | 8 | 2,5 | 5,5 | 42,6 | 42,7 |
| 11 ОСТ 34-10-569 | 600 | 630 | 779 | 365 | 8 | 2,5 | 5,5 | 50 | 50,1 |
| 12 ОСТ 34-10-569 | 700 | 720 | 869 | 365 | 8 | 2,5 | 5,5 | 58,6 | 58,8 |
| 13 ОСТ 34-10-569 | 800 | 820 | 967 | 365 | 9 | 2,5 | 5,5 | 73 | 73,1 |
| 14 ОСТ 34-10-569 | 900 | 920 | 1 067,00 | 365 | 10 | 2,5 | 5,5 | 88,6 | 88,7 |
| 15 ОСТ 34-10-569 | 1000 | 1 020,00 | 1 167,00 | 465 | 10 | 2,5 | 5,5 | 128 | 128 |
| 16 ОСТ 34-10-569 | 1200 | 1 220,00 | 1 368,00 | 465 | 11 | 3 | 5,5 | 169 | 169,1 |
| 17 ОСТ 34-10-569 | 1400 | 1 420,00 | 1 568,00 | 465 | 14 | 3 | 5,5 | 234 | 234,1 |
| 18 ОСТ 34-10-569 | 1600 | 1 620,00 | 1 768,00 | 565 | 14 | 3 | 5,5 | 335 | 335,4 |
| 19 ОСТ 34-10-569 | 1800 | 1 820,00 | 1 968,00 | 565 | 10 | 3 | 5,5 | 286 | 286,8 |
| 20 ОСТ 34-10-569 | 2000 | 2 040,00 | 2 188,00 | 565 | 10 | 3 | 5,5 | 320 | 320,8 |
| 21 ОСТ 34-10-569 | 2200 | 2 240,00 | 2 388,00 | 565 | 12 | 3 | 5,5 | 408 | 408,1 |
| 22 ОСТ 34-10-569 | 100 | 108 | 260 | 365 | 4 | 3 | 4 | 5,7 | 5,8 |
| 23 ОСТ 34-10-569 | 125 | 133 | 285 | 365 | 4 | 3 | 4 | 7,4 | 7,5 |
| 24 ОСТ 34-10-569 | 150 | 159 | 310 | 365 | 5 | 3 | 4 | 9,6 | 9,7 |
| 25 ОСТ 34-10-569 | 200 | 219 | 370 | 365 | 7 | 3 | 4 | 15,5 | 15,6 |
| 26 ОСТ 34-10-569 | 250 | 273 | 423 | 365 | 8 | 3 | 4 | 21,1 | 21,2 |
| 27 ОСТ 34-10-569 | 300 | 325 | 474 | 365 | 8 | 3 | 4 | 24,8 | 24,9 |
| 28 ОСТ 34-10-569 | 350 | 377 | 526 | 365 | 9 | 3 | 4 | 33,7 | 33,9 |
| 29 ОСТ 34-10-569 | 400 | 426 | 576 | 365 | 9 | 3 | 4 | 38,2 | 38,3 |
| 30 ОСТ 34-10-569 | 450 | 478 | 628 | 365 | 7 | 3 | 4 | 36,5 | 36,6 |
| 31 ОСТ 34-10-569 | 500 | 530 | 680 | 365 | 8 | 3 | 4 | 44 | 44,1 |
| 32 ОСТ 34-10-569 | 600 | 630 | 780 | 365 | 8 | 3 | 3,5 | 52,2 | 52,3 |
| 33 ОСТ 34-10-569 | 700 | 720 | 872 | 365 | 8 | 4 | 3,5 | 64 | 64,2 |
| 34 ОСТ 34-10-569 | 800 | 820 | 970 | 365 | 9 | 4 | 3,5 | 78,8 | 78,9 |
| 35 ОСТ 34-10-569 | 900 | 920 | 1 070,00 | 365 | 10 | 4 | 3,5 | 95 | 95,2 |
| 36 ОСТ 34-10-569 | 1000 | 1 020,00 | 1 170,00 | 465 | 10 | 4 | 3,5 | 136,3 | 136,4 |
| 37 ОСТ 34-10-569 | 1200 | 1 220,00 | 1 370,00 | 465 | 11 | 4 | 3,5 | 174,8 | 174,9 |
| 38 ОСТ 34-10-569 | 1400 | 1 420,00 | 1 570,00 | 465 | 14 | 4 | 3,5 | 242,3 | 242,5 |
| 39 ОСТ 34-10-569 | 100 | 108 | 262 | 365 | 4 | 4 | 3 | 6,7 | 6,8 |
| 40 ОСТ 34-10-569 | 125 | 133 | 287 | 365 | 4 | 4 | 3 | 8,3 | 8,4 |
| 41 ОСТ 34-10-569 | 150 | 159 | 312 | 365 | 5 | 4 | 3 | 10,8 | 10,9 |
| 42 ОСТ 34-10-569 | 200 | 219 | 372 | 365 | 7 | 4 | 3 | 16,7 | 16,8 |
| 43 ОСТ 34-10-569 | 250 | 273 | 426 | 365 | 8 | 4 | 3 | 22,3 | 22,4 |
| 44 ОСТ 34-10-569 | 300 | 325 | 476 | 365 | 8 | 4 | 3 | 26,6 | 26,7 |
| 45 ОСТ 34-10-569 | 350 | 377 | 528 | 365 | 9 | 4 | 3 | 35,9 | 36 |
| 46 ОСТ 34-10-569 | 400 | 426 | 578 | 365 | 9 | 4 | 3,5 | 41,2 | 41,3 |
| 47 ОСТ 34-10-569 | 450 | 478 | 630 | 365 | 7 | 4 | 3,5 | 39,3 | 39,4 |
| 48 ОСТ 34-10-569 | 500 | 530 | 682 | 365 | 8 | 4 | 3,5 | 47,7 | 47,5 |
| 49 ОСТ 34-10-569 | 600 | 630 | 782 | 365 | 8 | 4 | 3,5 | 55,2 | 56,3 |
