Тканевые компенсаторы

Тканевые компенсаторы — это гибкие, многослойные элементы, предназначенные для установки в воздуховоды и газоходы, где необходимо компенсировать температурные расширения, вибрации, а также осевые, поперечные и угловые смещения. Благодаря своей эластичности и устойчивости к агрессивным средам они играют ключевую роль в обеспечении герметичности и надежной работы трубопроводных систем.

В отличие от металлических компенсаторов, тканевые конструкции легче, проще в монтаже и не подвержены коррозии. Их использование особенно актуально в тех случаях, где важна высокая стойкость к термическим и химическим нагрузкам при сохранении гибкости соединения. Компенсаторы из тканевых материалов незаменимы в технологических установках, где происходит транспортировка горячих или агрессивных газов с минимальным давлением.

Назначение тканевых компенсаторов

Тканевые компенсаторы предназначены для компенсации температурных расширений, вибраций и механических смещений в трубопроводных и вентиляционных системах. Их основная задача — предотвратить разрушения и преждевременный износ оборудования, возникающий из-за:

• Температурных деформаций: при нагреве трубопроводы расширяются, а при охлаждении — сжимаются. Компенсатор позволяет сохранить стабильность системы без перегрузок.
• Вибрационных нагрузок: возникающих от работы вентиляторов, насосов, турбин и другого промышленного оборудования.
• Механических смещений: в результате осадки зданий, монтажных неточностей, сейсмической активности или других внешних факторов.

Кроме того, тканевые компенсаторы:

• Обеспечивают герметичность стыков и предотвращают утечки газов, горячего воздуха или технологических паров;
• Снижают уровень шума и вибраций, передающихся по трубопроводу;
• Предохраняют конструкцию от разрушения в условиях агрессивной или высокотемпературной среды;
• Упрощают монтаж и демонтаж отдельных участков системы, благодаря гибкой структуре и малому весу.

Благодаря своим свойствам тканевые компенсаторы являются незаменимыми элементами во многих отраслях: энергетике, металлургии, химической промышленности, машиностроении и других сферах, где используются воздуховоды, газоходы и системы отвода технологических газов.

Типы тканевых компенсаторов по исполнению

В зависимости от условий эксплуатации, способа монтажа и конструктивных особенностей, тканевые компенсаторы делятся на несколько типов. Ниже приведены основные варианты исполнения:

Компенсатор ленточный под хомут

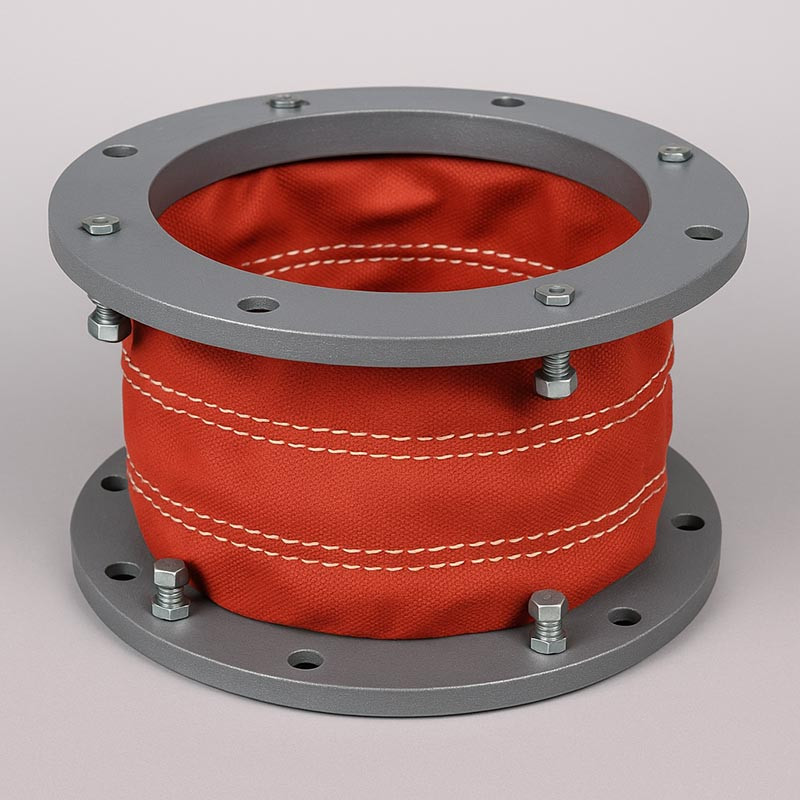

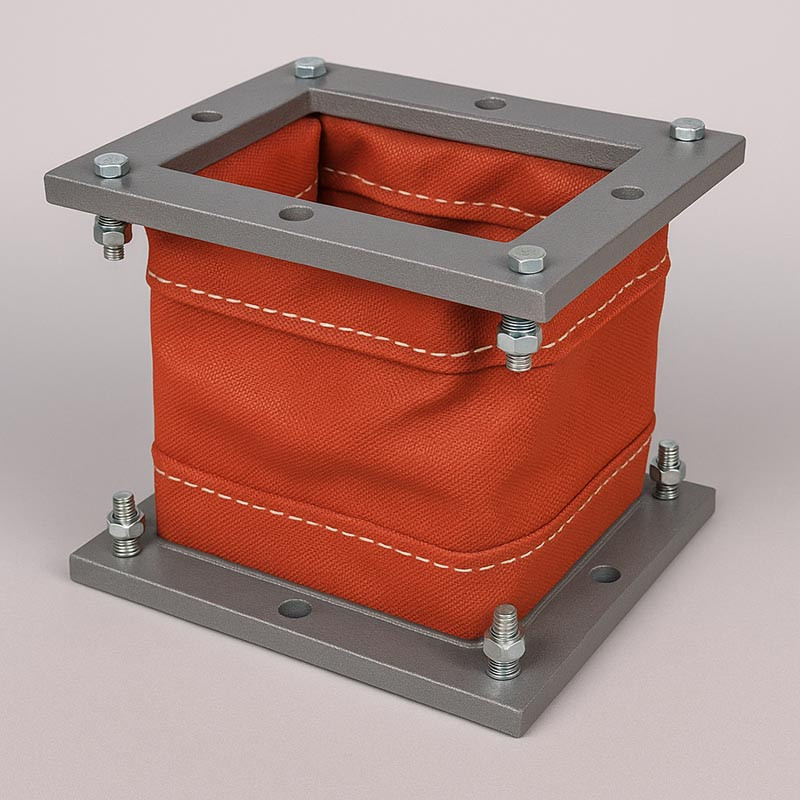

Компенсатор фланцевый тканевый

Компенсатор модульный на ступенчатых фланцах

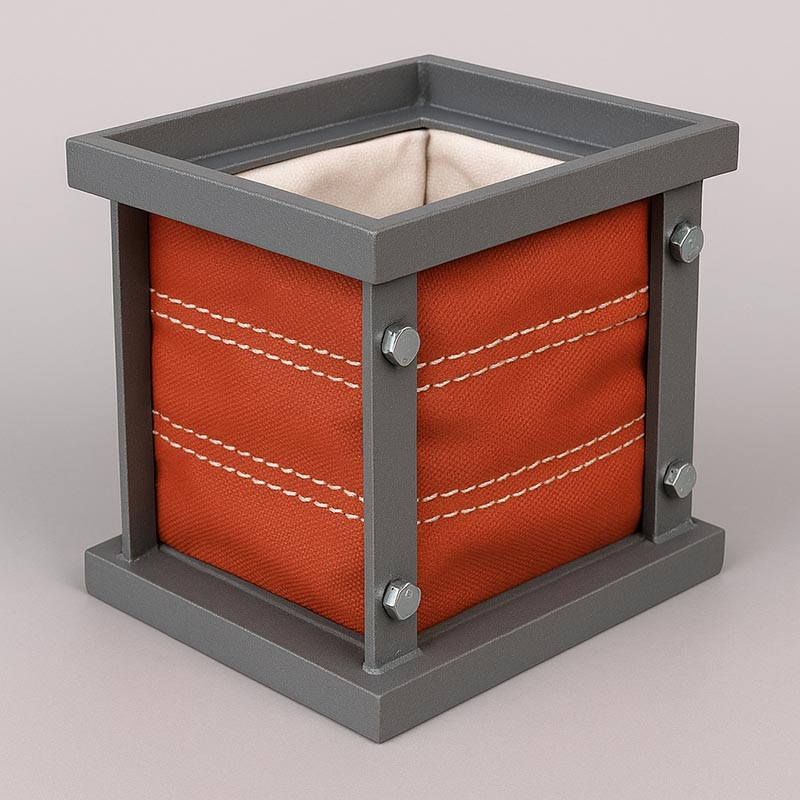

Компенсатор модульный на Г-образных фланцах с вкладышем

Компенсатор на Г-образных фланцах

Компенсатор модульный на Г-образных фланцах с вкладышем и футеровкой

Характеристики тканевых гибких вставок

Тканевые гибкие вставки (вставки компенсаторов) представляют собой многослойные элементы, каждый слой которых выполняет строго определённую функцию — от обеспечения герметичности до устойчивости к температурным и химическим воздействиям. Ниже приведены ключевые характеристики, определяющие область применения таких компенсаторов:

Температурная стойкость

• Диапазон рабочих температур — от –60°C до +1200°C.
• Температурная устойчивость зависит от применяемых материалов: стеклоткани, керамических тканей, тефлоновых и силиконовых покрытий.
• Некоторые вставки оборудуются теплоизоляционными слоями, позволяющими эксплуатировать их в экстремальных условиях.

Рабочее давление

• Обычно рассчитаны на низкое и среднее давление — до 0,25 МПа (2,5 бар).
• За счёт гибкости и упругости тканевые компенсаторы не применяются в системах с высоким избыточным давлением, но идеально подходят для газо- и воздухопроводов.

Гибкость и подвижность

• Обеспечивают компенсацию осевых, поперечных и угловых смещений.
• Высокая эластичность материалов позволяет использовать компенсаторы в динамических и вибронагруженных системах.

Герметичность

• Многослойная конструкция с внутренними герметизирующими слоями обеспечивает надёжную защиту от утечек даже в пыле- или газонасыщенной среде.
• Возможна дополнительная защита от влаги, пара и химически активных веществ.

Вес и монтаж

• Малый вес по сравнению с металлическими компенсаторами упрощает монтаж, демонтаж и техническое обслуживание.
• Не требует специального подъёмного оборудования.

Износостойкость

• Высокая устойчивость к вибрациям, термическому старению, истиранию и химическим воздействиям.
• В зависимости от среды эксплуатации возможна установка внутренних вкладышей, усиливающих рабочий ресурс.

Применение тканевых компенсаторов

Тканевые компенсаторы применяются в трубопроводных и вентиляционных системах для компенсации температурных деформаций, вибраций и смещений. Их правильное расположение обеспечивает стабильную и безопасную работу оборудования.

Основные места установки:

• Прямые участки воздуховодов и газоходов — для компенсации линейного удлинения при нагреве.
• Перед и после оборудования с вибрацией (вентиляторы, насосы, дымососы, турбины) — для гашения колебаний.
• В местах прохождения труб через стены и перекрытия — компенсируют подвижки здания.
• На изгибах и отводах — устраняют угловые и поперечные смещения.
• Фланцевые соединения труб разного диаметра — учитывают монтажные допуски и возможные перекосы.
• Отводы к технологическим установкам — там, где присутствует тепловая и механическая нагрузка.
• Участки со сложной геометрией, где невозможно использовать жёсткие элементы.

Оборудование, на которое устанавливаются компенсаторы:

• Воздуховоды и газоходы — для отвода горячих или загрязнённых газов.
• Вентиляционные и аспирационные линии — в системах фильтрации и отвода пыли.
• Печи, котлы, теплогенераторы — на входе и выходе горячих потоков.
• Циклоны, рукавные и кассетные фильтры — для герметичного соединения с пылеулавливающим оборудованием.
• Сушильные и теплообменные установки — в зонах с термическими перепадами.
• Сепараторы, колонны, газоанализаторы — в линиях транспортировки технологических газов.

Основные отрасли применения:

• Энергетика (ТЭЦ, ГРЭС, котельные);
• Металлургия;
• Нефтехимия и газопереработка;
• Цементная, стекольная, химическая промышленность;
• Целлюлозно-бумажное производство;
• Мусоросжигательные и очистные сооружения;
• Судостроение и тяжёлое машиностроение.

Направления компенсации

Тканевые компенсаторы эффективно поглощают различные типы смещений, возникающих в процессе эксплуатации трубопроводных и вентиляционных систем. Это позволяет не только сохранять герметичность и целостность соединений, но и продлевает срок службы оборудования, снижая нагрузку на опоры и крепления.

Осевое (аксиальное) смещение

• Происходит вдоль продольной оси трубопровода. Возникает из-за температурного расширения или сжатия материала трубы. Особенно характерно для длинных прямолинейных участков.
• Пример: расширение воздуховода при нагреве от 20 °C до 400 °C.

Поперечное (сдвиговое) смещение

• Происходит перпендикулярно продольной оси. Может быть вызван монтажными допусками, подвижками фундаментов, осадкой конструкций.
• Пример: смещение одной части воздуховода относительно другой при движении строительной рамы.

Угловое смещение

• Возникает при изменении угла между соединяемыми элементами. Часто наблюдается на участках, где трубопровод меняет направление или подвержен динамическим нагрузкам.
• Пример: деформация в местах отводов или колен трубопровода.

Благодаря гибкой многослойной структуре, тканевые компенсаторы могут компенсировать один или несколько типов смещений одновременно, оставаясь при этом герметичными и устойчивыми к нагрузкам.

Преимущества тканевых компенсаторов

Тканевые компенсаторы активно применяются в промышленности благодаря ряду конструктивных и эксплуатационных преимуществ. Они обеспечивают не только надёжность и герметичность соединений, но и удобство монтажа при сохранении высокой адаптивности к условиям эксплуатации.

1. Гибкость и универсальность
   • Компенсируют осевые, поперечные и угловые смещения;
   • Адаптируются под сложную геометрию систем и нестандартные условия;
   • Подходят как для прямых, так и для поворотных участков трубопроводов.
2. Устойчивость к высоким температурам и агрессивной среде
   • Выдерживают температуры до +1200 °C (в зависимости от материала);
   • Не подвержены коррозии;
   • Применимы в газовых, пылевых и химически активных средах.
3. Герметичность
   • Многослойная конструкция обеспечивает надёжную защиту от утечек газов, пара и пыли;
   • Дополнительные внутренние и внешние слои позволяют добиться полной герметизации при вибрациях и температурных колебаниях.
4. Малый вес и простота монтажа
   • Легче металлических компенсаторов, не требуют подъемной техники;
   • Быстро устанавливаются и заменяются без демонтажа трубопровода;
   • Идеальны для модернизации действующих систем.
5. Долговечность и низкие затраты на обслуживание
   • Срок службы до 10 лет и более при правильной эксплуатации;
   • Устойчивость к механическому износу и термическому старению;
   • Минимальные эксплуатационные расходы.
