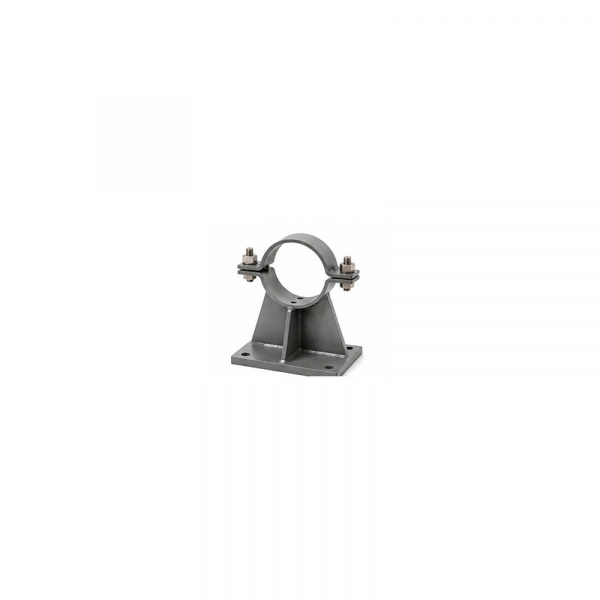

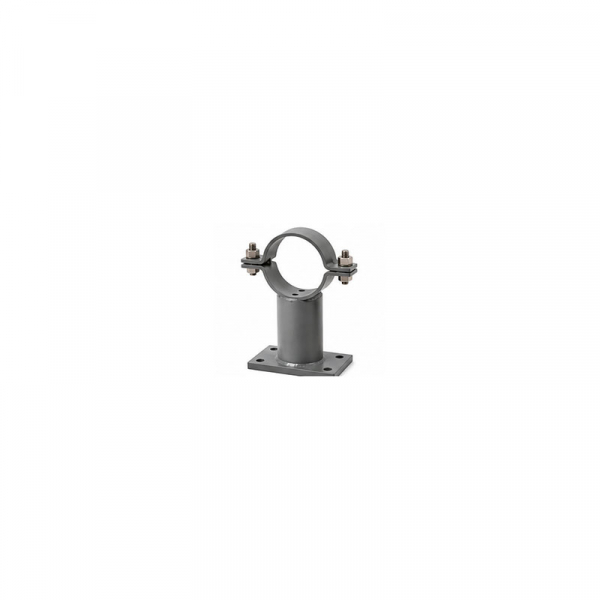

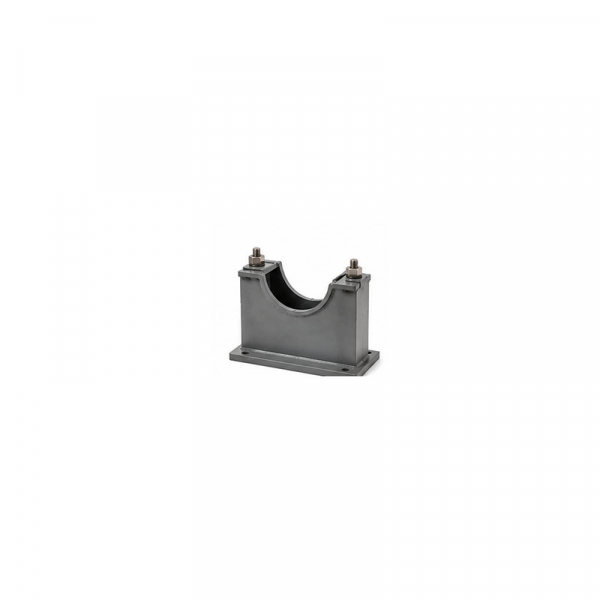

Опоры Серия 4.903-10 выпуск 4 неподвижные
Завод "МашЭнергоАтом" осуществляет производство различных опор в любых объемах. Доставка проводиться по всем регионам России. Собственный станочный парк позволяет выпускать отводы по необходимым техническим параметрам заказчика в оперативные сроки. Постоянный контроль качества производимых стальных отводов позволяет поставлять надежные детали для любых отраслей использования. Продукция компании имеется в широком ассортименте. Вся продукция в наличии, имеются сертификаты и паспорта. Доставляем по Москве, Московской области, отправляем оплаченные заказы в регионы Российской Федерации транспортными компаниями.Для заказа продукции Вы можете позвонить по телефону указанному в контактах или используйте адрес электронной почты. Мы индивидуально подходим к каждому нашему клиенту, у нас отсутствуют наценки по регионам.
Одним из важных конструкционных элементов теплопровода являются неподвижные опоры для трубопроводов. Неподвижные опоры для тепловых сетей разделяют теплопроводы на участки, которые в результате не зависят друг от друга в восприятии внешних усилий и температурной нагрузки.
Обычно опора неподвижная устанавливается между участками с естественной компенсацией удлинений с углами более 35 градусов, сильфонными компенсаторами, перед оборудованием или трубопроводной арматурой. Неподвижная опора для труб фиксирует положение трубопровода и воспринимает усилия, возникающие под влиянием внешних силовых факторов. Неподвижные опоры теплотрасс устанавливаются на участках при угле более 150 градусов для фиксации трубопровода.
Альтернативой неподвижной опоре является опора неподвижная скользящая, которая применяется часто для надземной прокладки и обеспечивает эффективную поддержку трубопровода.
Опора неподвижная хомутовая предназначена для крепления стальных трубопроводов с наружным диаметром 108-1020 мм. Неподвижная опора ППУ может быть изготовлена для наземной и подземной прокладки трубопроводов. В первом случае неподвижные опоры в изоляции ппу гидроизолируются оцинкованной оболочкой, а в случае подземной прокладки гидроизоляция в свою очередь выполняется из полиэтиленового или пенополиуретанового слоя (опора неподвижная ппу пэ).
Технические требования на опоры трубопровода
Типы, основные размеры и пределы применения опор и подвесок трубопроводов тепловых сетей должны соответствовать техническим требованиям и чертежам типовых конструкций серии 4.903-10 выпуск 4.
Материалы, предназначенные для изготовления опор, на нашем завод металлоконструкций в обязательном порядке имеют сертификаты заводов-изготовителей, удостоверяющие их качество.
Материалы, не имеющие сертификатов, подвергаются испытаниям в соответствии с нормативно-техническими документами, регламентирующими их качество. Стоимость неподвижных опор трубопровода зависит от применяемых материалов.
Марки сталей соответствуют указаниям таблицы:
| Расчетная температура наружного воздуха для проектирования отопления | Температура трубопровода, С не более | Обозначении марки стали |
| До минус 30 Свыше минус 30 до минус 40 Свыше минус 40 до минус 50 |
200 300 450 |
В Ст3 пс5 ГОСТ 380/71 В Ст3 сп5 ГОСТ 380/71 09Г2С ГОСТ 5058/65 |
Шероховатость поверхностей стальных деталей (после резки или вырубки), изготавливаемых без чертежа, не ниже 1 по ГОСТ 2789/59.
На поверхностях деталей опор не допускаются плены, трещины, пузыри, закаты, раковины, задиры и брызги металла от резки и сварки.
Сварные соединения деталей опор выполняются полуавтоматической или автоматической сваркой без применения подкладок, подушек и подварочного шва. В случае применения ручной дуговой сварки по ГОСТ 5264/69, с целью обеспечения соответствия прочности шва, детали варятся усиленным швом с катетом к1=1,2к, электродом типа Э42 по ГОСТ 9467/60.
Сварные швы опор равнопрочные основному металлу.
Поверхности деталей, подлежащие сварке, очищаются от загрязнения и окалины до металлического блеска на ширину не менее двадцати миллиметров от мест сварки.
Сборка деталей опор под сварку производится с применением приспособлений, обеспечивающих правильное взаимное расположение свариваемых деталей.
Сварные швы изготовляемых нами изделий ровные. Все кратеры тщательно заварены, края швов плавно сопрягаются с основным металлом без подрезов, резких переходов и наплыва.
На поверхности сварного шва и в местах перехода не допускаются ноздреватость, подтеки, трещины, не провары и пористость.
Контроль качества сварки на Северо-Западном заводе металлоконструкций производится внешним осмотром и обмером катетов швов. В случае обнаружения некачественной сварки дефектная часть шва удаляется вырубкой и заваривается вновь. При этом исправление дефектов сварки путем подчеканки не допускается.
Взамен отверстий в стенках корпуса скользящих опор для крепления изоляции допускается по согласованию с заказчиком приварка проволоки к корпусу с шагом между прихватками, равным расстоянию между отверстиями, при этом количество прихваток проволоки должно быть не менее двух.
При изготовлении опор мелкими партиями допускается выполнять скобы Т13.00.00.001, Т14.00.00.001, Т15.00.00.001 в сварном исполнении.
Резьбы на деталях соответствует 3-му классу точности по ГОСТ 9150/59 и ГОСТ16093/70.Обработанные детали опор не имеют острых кромок, заусенцев и углов. Острые кромки деталей притуплены. Радиус притупления равен 1мм.
На катках допускаются технологические центры. Забоины на поверхностях качения катков и плит не допускаются.
Пружины должны соответствовать требованиям раздела 20 ОСТ 24.03.004.
Катки собранных катковых обойм и катки в отдельности свободно и легко перекатываются по направляющим опорных плит без заедания и переходов. Шарики в собранных шариковых обоймах свободно проворачиваются без защемления.
Свободные размеры обработанных поверхностей выполняются по 7 классу точности, необработанные поверхности - по 9 классу точности ОСТ 1010 ГОСТ 2689/54.
Отклонение от перпендикулярности стенок и ребер относительно основания у опор Т13-715 не превышают 1мм на длину 200мм. Неперпендикулярность основания к оси отверстия под подпятник у каретки Т21.00.01.000 не превышает 0,5:200.
Опоры трубопроводов поставляются комплексно. Стоимость опор трубопровода зависит от их типа.
