Опоры Серия 4.903-10 выпуск 5 подвижные
Завод "МашЭнергоАтом" осуществляет производство различных опор в любых объемах. Доставка проводиться по всем регионам России. Собственный станочный парк позволяет выпускать отводы по необходимым техническим параметрам заказчика в оперативные сроки. Постоянный контроль качества производимых стальных отводов позволяет поставлять надежные детали для любых отраслей использования. Продукция компании имеется в широком ассортименте. Вся продукция в наличии, имеются сертификаты и паспорта. Доставляем по Москве, Московской области, отправляем оплаченные заказы в регионы Российской Федерации транспортными компаниями.Для заказа продукции Вы можете позвонить по телефону указанному в контактах или используйте адрес электронной почты. Мы индивидуально подходим к каждому нашему клиенту, у нас отсутствуют наценки по регионам.
Техническая характеристика и указания по применению.
Типовые чертежи подвижных опор, помещенных в выпуске, предназначены для трубопроводов тепловых сетей подземной и надземной прокладок. Опоры охватывают весь диапазон диаметров труб трубопроводов тепловых сетей в пределах условных проходов Ду от 25 до1400 мм согласно «Сортаменту труб для наружных тепловых сетей на Ру64 кгс/см2, t=440°C № 40913-Т, утвержденному Главтехстройпроектом Минэнерго СССР, решением № 50 от 27.01.1971г.
В выпуске предусмотрены опоры диэлектрические скользящие.
В качестве изоляционного материала применен листовой паронит.
Опоры скользящие и шариковые обеспечивают возможность теплового перемещения трубопровода (D) как в направлении его оси, так и в поперечном направлении.
Опоры катковые обеспечивают тепловое перемещение в направлении оси трубопровода, допускается боковое скольжение приварной опоры по катку не более 50 мм.
Опоры подвижные — Серия 4.903-10 выпуск 5 (скользящие) не препятствуют смещениям трубопровода от температурных деформаций. Опоры подвижные могут воспринимать только вертикальные нагрузки от массы трубопровода с транспортируемой средой, но без изоляции. Опоры скользящие обеспечивают возможность теплового перемещения трубопровода, как в направлении его оси, так и в поперечном направлении. Подвижные опоры не должны препятствовать перемещению трубопровода от температурных деформаций. По сути, главная задача подвижных опор это защита трубопровода от истирания и обеспечение продольных перемещений труб в предусмотренных местах.
Подвижные опоры
| Название опоры | Тип опоры | Dн, мм. |
|---|---|---|

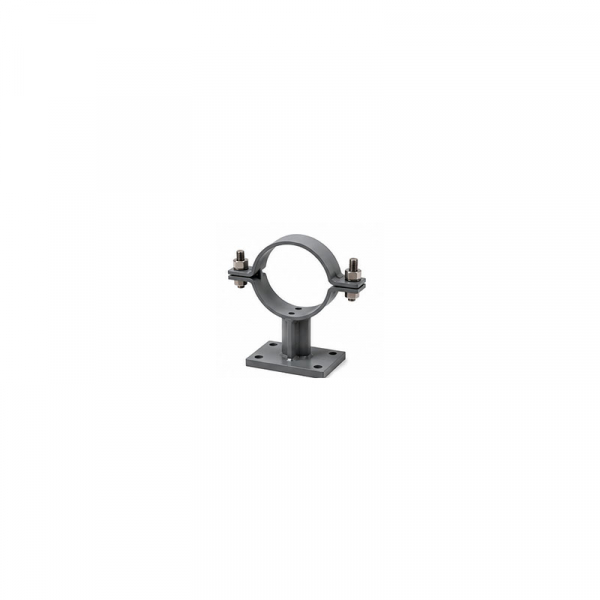

| Опора скользящая | Т13 | 32-159 |
| 194-630 | ||

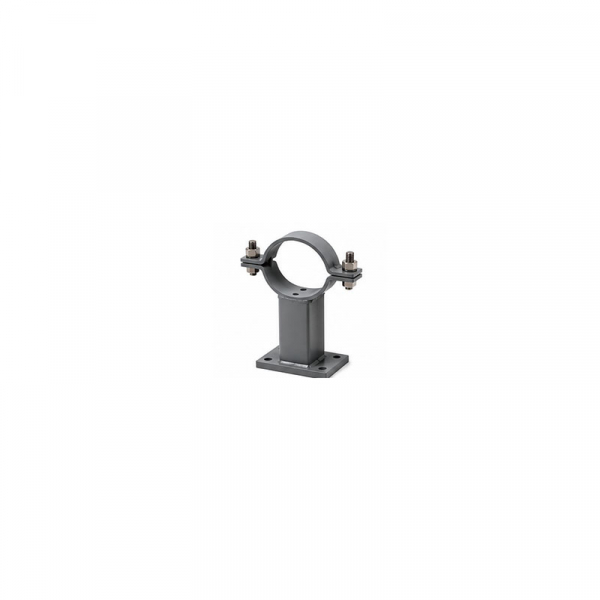

| Т14 | 32-159 | |
| 194-1420 | ||
| Т15 | 194-1420 | |
| Опора скользящая диэлектрическая | Т16 | 194-377 |
| 377-630 | ||
| Т17 | 194-377 | |
| 377-1420 | ||
| Т18 | 194-377 | |
| 377-1420 | ||
| Плита опорная с диэлектрической прокладкой | Т43 | 32-1420 |
| Опора однокатковая | Т19 | 194-1420 |
| Опора двухкатковая | Т20 | 720-1420 |
