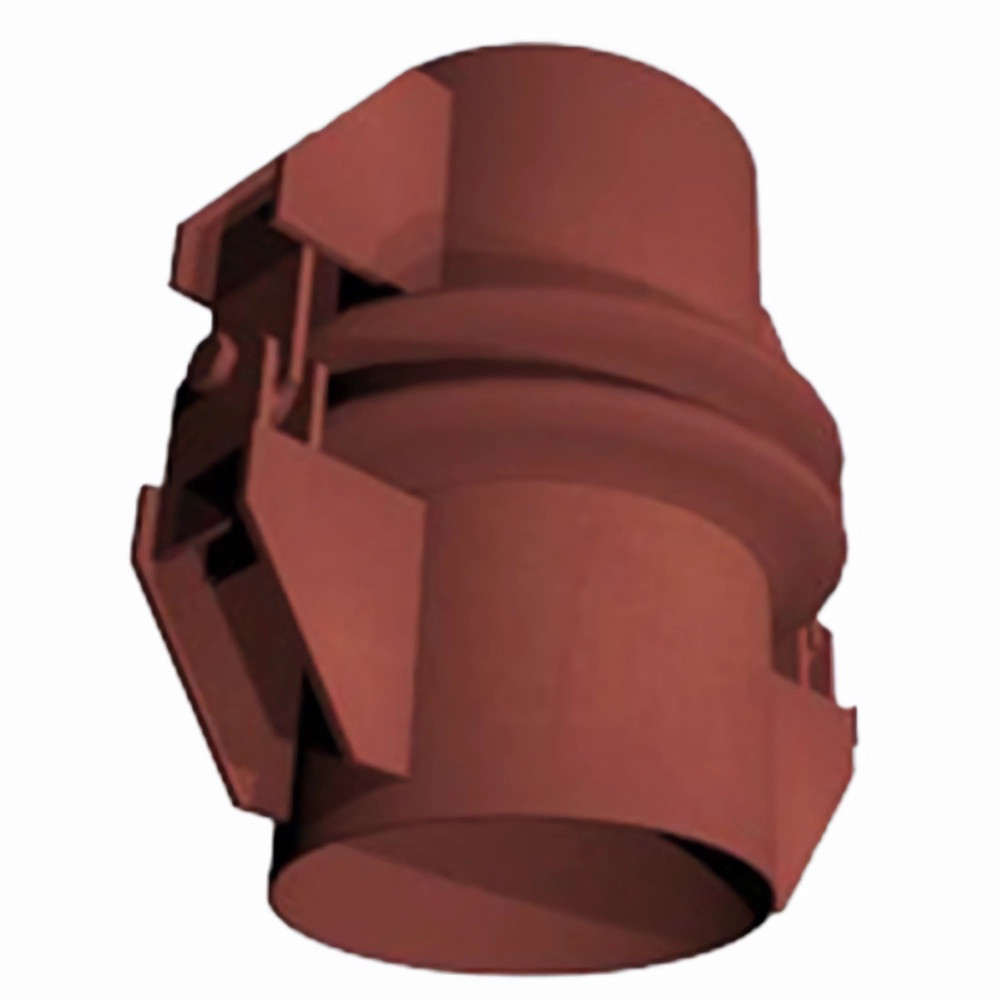

Компенсатор двухлинзовый угловой ОСТ 34-10-574-93

68 вариантов товара

Выбрать

Марка компенсатораОСТ 34-10-574-93

ТипЛинзовый

Количество линзДвухлинзовый

Нормативный документОСТ 34-10-574

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Самовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

Компенсатор двухлинзовый угловой ОСТ 34-10-574-93 – это надёжное решение для компенсации температурных изменений и угловых деформаций в трубопроводах. Благодаря двухлинзовой конструкции устройство эффективно работает в системах с Г-, П- и Z-образными схемами. Компенсатор предназначен для эксплуатации в средах с неагрессивными и малоагрессивными веществами, такими как вода и пар, обеспечивая стабильность и долговечность трубопроводной системы.

Технические характеристики:
- Тип компенсатора: угловой двухлинзовый.
- Диапазон диаметров (Dy): от 100 до 2200 мм.
- Рабочее давление: до 1,6 МПа (16 кгс/см²).
- Рабочая температура: до 425 °C.
- Материал: качественная углеродистая или нержавеющая сталь с высокой стойкостью к температурным и механическим нагрузкам.
- Применение: угловая компенсация в трубопроводах с шарнирными и сложными геометрическими схемами.
Преимущества:
- Эффективная угловая компенсация: двухлинзовая конструкция компенсатора позволяет снимать напряжения, возникающие в местах угловых деформаций трубопровода.
- Надёжность в эксплуатации: высокопрочные материалы и соответствие стандарту ОСТ 34-10-574-93 гарантируют долговечность даже при эксплуатации в сложных условиях.
- Универсальность: компенсатор подходит для различных систем трубопроводов, включая паропроводы, водопроводы и теплоэнергетические сети.
- Широкий температурный диапазон: устойчивость к высоким температурам делает изделие идеальным выбором для систем, работающих с горячей водой и паром.
Область применения:
- Промышленные паропроводы.
- Системы тепло- и водоснабжения.
- Трубопроводы сложных форм (Г-, П-, Z-образные схемы).
- Энергетические и нефтехимические предприятия.
Характеристики компенсатора ОСТ 34-10-574-93
Марка компенсатора: ОСТ 34-10-574-93
Тип: Линзовый
Форма сечения: Угловой
Количество линз: Двухлинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ОСТ 34-10-574
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращайтесь по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ОСТ 34-10-574-93
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

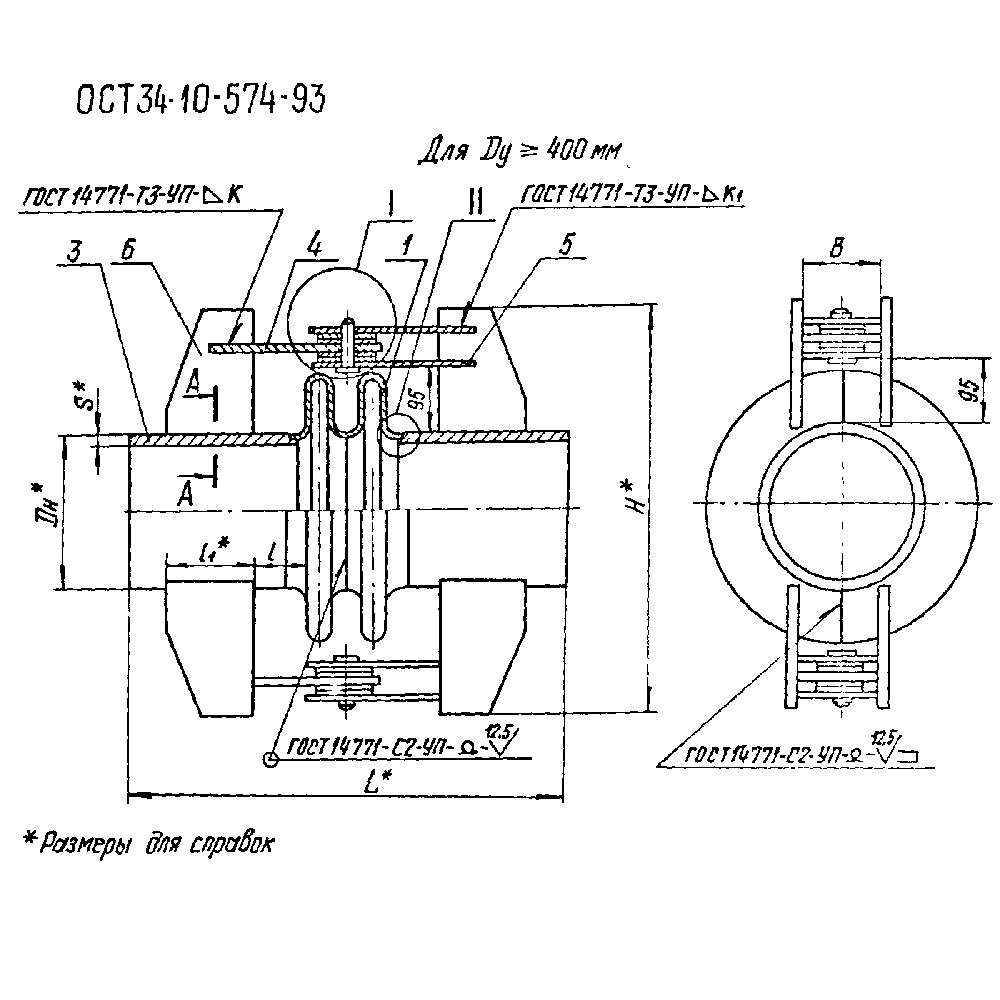

Доступные варианты изготовления компенсатора ОСТ 34-10-574-93

Обозначение компенсатора	Размеры, мм															Масса, кг
Обозначение компенсатора	Проход условный, Dу	Dн	L	H	В	l	l₁	l₂	l₃	l₄	S	S₁	к	к₁	к₂
01 ОСТ 34-10-574	100	108	468	360	40	45	100	20	-	-	4	2,5	4	4	4	11
02 ОСТ 34-10-574	125	133	468	385	40	45	100	20	-	-	4	2,5	4	4	4	12
03 ОСТ 34-10-574	150	159	468	415	40	45	100	20	-	-	5	2,5	4	4	5	14
04 ОСТ 34-10-574	200	219	528	515	40	45	150	20	-	-	7	2,5	4	4	7	27
05 ОСТ 34-10-574	250	273	528	565	60	45	150	30	-	-	8	2,5	4	4	9	36
06 ОСТ 34-10-574	300	325	528	620	60	45	150	30	-	-	8	2,5	4	4	9	44
07 ОСТ 34-10-574	350	377	628	670	60	45	200	30	-	-	9	2,5	6	4	9	67
08 ОСТ 34-10-574	400	426	628	720	80	45	200	40	-	-	9	2,5	6	6	9	76
09 ОСТ 34-10-574	450	478	728	810	80	45	250	40	-	-	7	2,5	6	6	8	88
10 ОСТ 34-10-574	500	530	728	865	80	45	250	40	-	-	8	2,5	8	6	8	104
11 ОСТ 34-10-574	600	630	848	1020	100	50	300	50	-	-	8	2,5	8	6	8	154
12 ОСТ 34-10-574	700	720	848	1110	120	50	300	60	-	-	10	2,5	10	8	8	204
13 ОСТ 34-10-574	800	820	848	1205	150	50	300	60	-	-	11	2,5	10	8	10	245
14 ОСТ 34-10-574	900	920	1008	1310	150	65	360	75	-	-	12	2,5	10	8	10	337
15 ОСТ 34-10-574	1000	1020	1008	1410	150	65	360	75	-	-	14	2,5	12	8	12	410
16 ОСТ 34-10-574	1200	1220	1128	1665	200	85	400	95	-	-	14	3	12	10	12	608
17 ОСТ 34-10-574	1400	1420	1368	1900	250	100	500	115	-	-	14	3	14	10	12	840
18 ОСТ 34-10-574	1600	1620	1368	2090	300	100	500	115	-	-	20	3	16	10	14	1269
19 ОСТ 34-10-574	1800	1820	1368	2295	300	100	500	115	-	-	25	3	16	10	18	1703
20 ОСТ 34-10-574	2000	2040	1576	2520	300	110	900	120	-	-	25	3	20	12	18	2200
21 ОСТ 34-10-574	2200	2240	1576	2710	350	110	900	120	-	-	25	3	20	12	18	2411
22 ОСТ 34-10-574	100	108	468	360	40	45	100	20	-	-	4	3	4	4	5	11
23 ОСТ 34-10-574	125	133	468	385	40	45	100	20	-	-	4	3	4	4	6	13
24 ОСТ 34-10-574	150	159	468	415	40	45	100	20	-	-	5	3	4	4	7	15
25 ОСТ 34-10-574	200	219	528	510	60	45	150	30	-	-	7	3	4	4	9	30
26 ОСТ 34-10-574	250	273	528	565	60	45	150	30	-	-	8	3	6	4	10	38
27 ОСТ 34-10-574	300	325	628	620	60	45	200	30	-	-	8	3	6	4	10	56
28 ОСТ 34-10-574	350	377	628	670	80	45	200	40	-	-	9	3	6	4	10	71
29 ОСТ 34-10-574	400	426	728	760	80	45	250	40	-	-	9	3	8	6	8	97
30 ОСТ 34-10-574	450	478	728	810	80	45	250	40	-	-	10	3	8	6	8	113
31 ОСТ 34-10-574	500	530	728	860	100	45	250	50	-	-	11	3	8	6	10	136
32 ОСТ 34-10-574	600	630	848	1020	120	50	300	60	-	-	12	3	10	10	10	221
33 ОСТ 34-10-574	700	720	848	1110	120	50	300	60	-	-	14	4	12	10	12	282
34 ОСТ 34-10-574	800	820	1028	1195	200	80	360	95	-	-	16	4	12	10	12	449
35 ОСТ 34-10-574	900	920	1028	1300	200	80	360	95	-	-	18	4	14	10	14	533
36 ОСТ 34-10-574	1000	1020	1028	1460	200	80	360	95	-	-	20	4	14	10	16	648
37 ОСТ 34-10-574	1200	1220	1228	1665	200	80	450	95	-	-	20	4	16	12	18	900
38 ОСТ 34-10-574	1400	1420	1408	1900	250	115	500	125	-	-	25	4	18	14	20	1444
39 ОСТ 34-10-574	100	108	468	360	40	45	100	20	-	-	4	4	4	4	6	13
40 ОСТ 34-10-574	125	133	468	385	40	45	100	20	-	-	4	4	4	4	6	15
41 ОСТ 34-10-574	150	159	528	445	60	45	150	30	-	-	5	4	6	4	7	26
42 ОСТ 34-10-574	200	219	528	510	60	45	150	30	-	-	7	4	6	4	8	33
43 ОСТ 34-10-574	250	273	628	560	80	45	200	40	-	-	8	4	6	6	10	54
44 ОСТ 34-10-574	300	325	628	615	80	45	200	40	-	-	8	4	6	6	10	65
45 ОСТ 34-10-574	350	377	628	665	100	45	2
