Компенсатор круглый трехлинзовый ПГВУ 244-86

34 варианта товара

Выбрать

Марка компенсатораПГВУ 244-86

ТипЛинзовый

Количество линзТрехлинзовый

Нормативный документГОСТ 30780-2002

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Самовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

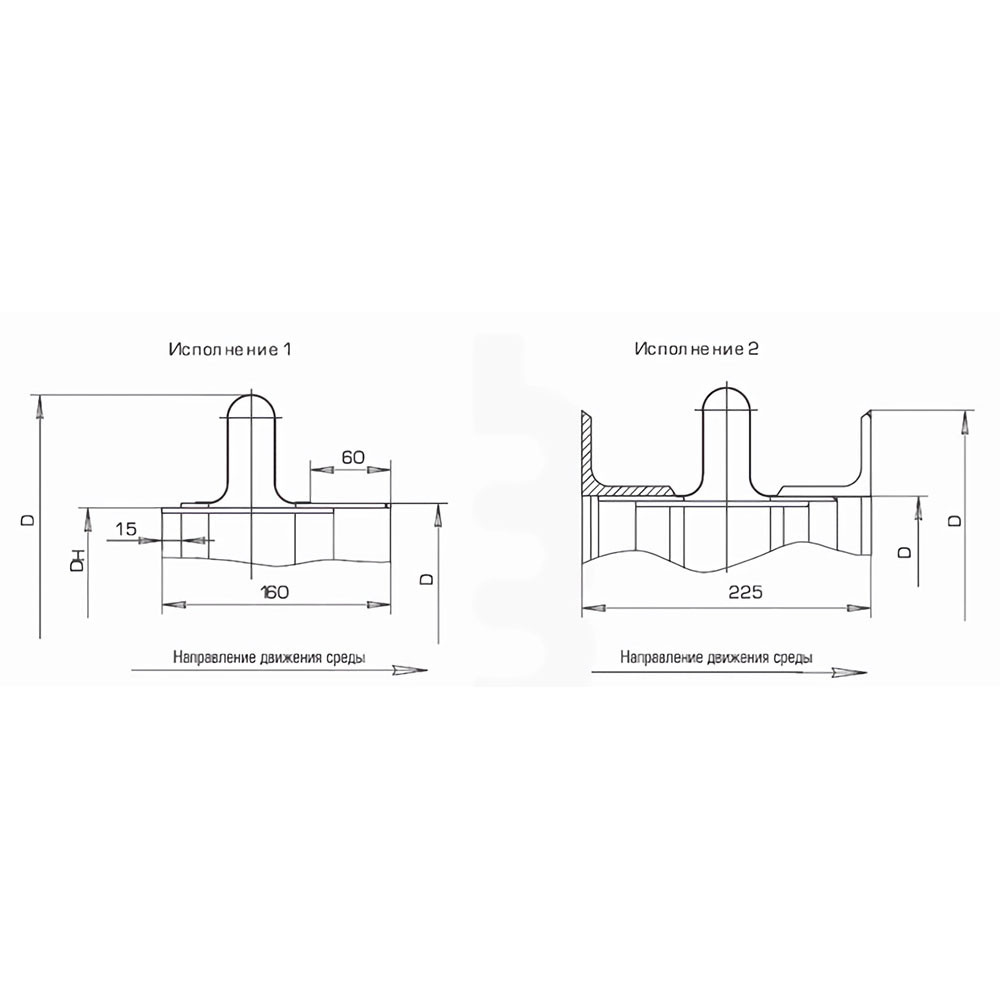

Трехлинзовый компенсатор ПГВУ 244-86 используется для устранения температурных деформаций газо- и воздухопроводов. Имеет два варианта исполнения:
- Исполнение 1 – снабжен присоединительными патрубками для сварки, что обеспечивает жесткое и герметичное соединение с трубопроводом путем приварки концов трубопровода к фланцам компенсатора.
- Исполнение 2 – оснащен присоединительными фланцами, что позволяет использовать разъемное соединение. Это упрощает замену компенсатора или его повторное использование после ремонта трубопровода.
Рабочее давление до 0,015 МПа, температурный диапазон от -10°C до +425°C. Максимальная компенсирующая способность составляет 18 мм. Применим как угловой компенсатор в шарнирных системах. Изготавливается из сталей: Ст3сп5, Ст20, 09Г2С и др.
Характеристики компенсатора ПГВУ 244-86
Марка компенсатора: ПГВУ 244-86
Тип: Линзовый
Форма сечения: Круглая
Количество линз: Трехлинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 20
Нормативный документ: ГОСТ 30780-2002
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращайтесь по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ГОСТ 30780-2002
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

Доступные варианты изготовления компенсатора ПГВУ 244-86

Обозначение компенсаторов	Размеры, мм					Компенсирующая способность, мм	Жесткость компенсатора, Rk, кгс	Масса, кг
Обозначение компенсаторов	Проход условный, Dy	D	Dy	Dt	Dф	Компенсирующая способность, мм	Жесткость компенсатора, Rk, кгс	Исполнение 1	Исполнение 2
06 ПГВУ 244-86	450*	644	478	489	-	54	27	32	-
07 ПГВУ 244-86	500*	696	530	541	-		30	35	-
08 ПГВУ 244-86	600*	795	630	641	-		35	42	-
09 ПГВУ 244-86	700	886	720	732	-		39	48	-
10 ПГВУ 244-86	800	986	820	832	-		44	55	-
11 ПГВУ 244-86	900	1086	920	932	-		49	61	-
12 ПГВУ 244-86	1000	1186	1020	1032	-		54	68	-
13 ПГВУ 244-86	1100	1286	1120	1132	1248		59	76	106
14 ПГВУ 244-86	1200	1386	1220	1232	1348		64	82	115
15 ПГВУ 244-86	1300	1486	1320	1332	1448		69	89	124
16 ПГВУ 244-86	1400	1586	1420	1432	1548		74	95	133
17 ПГВУ 244-86	1600	1786	1620	1632	1748	57	84	109	152
18 ПГВУ 244-86	1800	1986	1820	1832	1948		94	122	170
19 ПГВУ 244-86	2000	2186	2020	2032	2148		104	135	188
20 ПГВУ 244-86	2200	2386	2220	2232	2348		114	149	207
21 ПГВУ 244-86	2400	2586	2420	2432	2548		123	162	225
22 ПГВУ 244-86	2800	2986	2820	2832	2948		143	188	262
23 ПГВУ 244-86	3200	3386	3220	3232	3348		163	215	299
24 ПГВУ 244-86	3400	3586	3420	3432	3548		173	228	317
25 ПГВУ 244-86	3600	3786	3620	3632	3748		183	241	335
26 ПГВУ 244-86	3800	3986	3820	3832	3948		193	255	354
27 ПГВУ 244-86	3950	4136	3970	3982	4098		200	265	368
28 ПГВУ 244-86	4000	4186	4020	4032	4148		203	268	372
29 ПГВУ 244-86	4200	4386	4220	4232	4348		213	281	391
30 ПГВУ 244-86	4400	4586	4420	4432	4548		223	295	409
31 ПГВУ 244-86	4500	4686	4520	4532	4648		228	301	418
32 ПГВУ 244-86	4600	4786	4620	4632	4748		333	308	428
33 ПГВУ 244-86	4800	4986	4820	4832	4948		243	324	446
34 ПГВУ 244-86	5000	5186	5020	5032	5148		253	ЗЗ5	464
35 ПГВУ 244-86	5200	5386	5220	5232	5348		263	348	483
36 ПГВУ 244-86	5400	5586	5420	5432	5548		272	361	500
37 ПГВУ 244-86	5600	5786	5620	5632	5748		282	374	520
38 ПГВУ 244-86	5800	5986	5820	5832	5948		292	387	538
39 ПГВУ 244-86	6000	6186	6020	6032	6148		302	401	556
