Компенсатор трехлинзовый угловой ОСТ 34-10-575-93

68 вариантов товара

Выбрать

Марка компенсатораОСТ 34-10-575-93

ТипЛинзовый

Количество линзТрехлинзовый

Нормативный документОСТ 34-10-575

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Cамовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

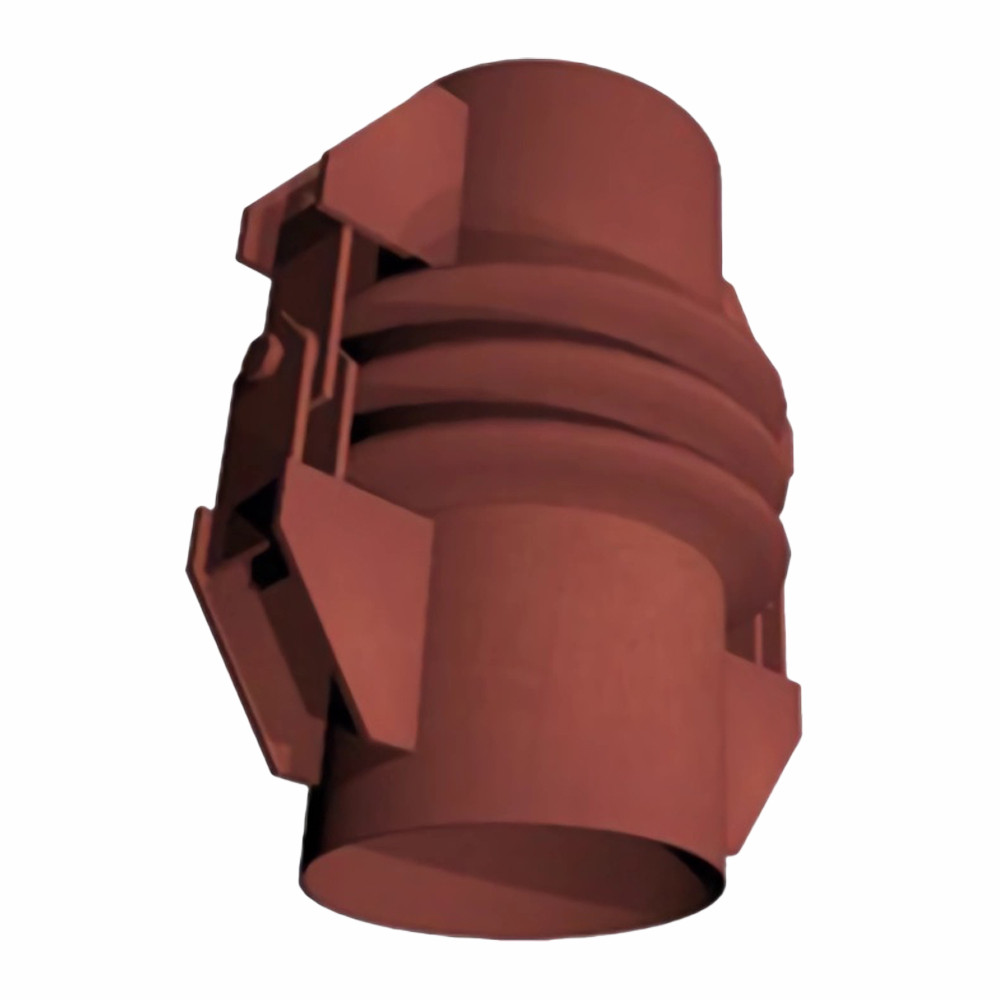

Компенсатор трёхлинзовый угловой ОСТ 34-10-575-93 – это высокоэффективное устройство, предназначенное для компенсации температурных расширений и угловых деформаций трубопроводов, работающих в условиях высоких температур и давления. Благодаря трёхлинзовой конструкции компенсатор обеспечивает максимальную гибкость и снижает механические нагрузки на трубопроводную систему.

Компенсатор используется в трубопроводах с Г-, П-, Z-образными схемами и другими шарнирными конструкциями. Он эффективно работает в водной и паровой среде, предотвращая деформацию трубопровода при изменениях температуры.

Технические характеристики:
- Тип компенсатора: угловой трёхлинзовый.
- Диапазон диаметров (Dy): от 100 до 2200 мм.
- Рабочее давление: до 1,6 МПа (16 кгс/см²).
- Рабочая температура:
  - Для Dy ≤ 400 мм – до 425 °C.
  - Для Dy > 400 мм – до 300 °C.
- Материал: высокопрочная углеродистая или нержавеющая сталь, устойчивая к механическим и температурным нагрузкам.
- Назначение: компенсация угловых и сдвиговых перемещений трубопровода.
Преимущества:
- Максимальная гибкость и надёжность: три линзы обеспечивают эффективное поглощение температурных изменений длины трубопровода, предотвращая повреждения и преждевременный износ.
- Высокая устойчивость к температурным воздействиям: подходит для эксплуатации в условиях до 425 °C, что делает его идеальным выбором для паровых и водных систем.
- Универсальность применения: используется в сложных схемах трубопроводов (Г-, П-, Z-образных), а также в шарнирных системах компенсации.
- Снижение нагрузок на систему: защищает трубопровод от деформаций, продлевая срок службы всей инженерной конструкции.
- Соответствие стандарту ОСТ 34-10-575-93: гарантирует соответствие отраслевым требованиям, обеспечивая надёжность и безопасность эксплуатации.
Область применения:
- Системы теплоснабжения и паропроводы.
- Промышленные трубопроводные системы.
- Энергетические объекты.
- Нефтехимическая и газовая отрасли.
Характеристики компенсатора ОСТ 34-10-575-93
Марка компенсатора: ОСТ 34-10-575-93
Тип: Линзовый
Форма сечения: Угловой
Количество линз: Трехлинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ОСТ 34-10-575
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращаться по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ОСТ 34-10-575-93
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

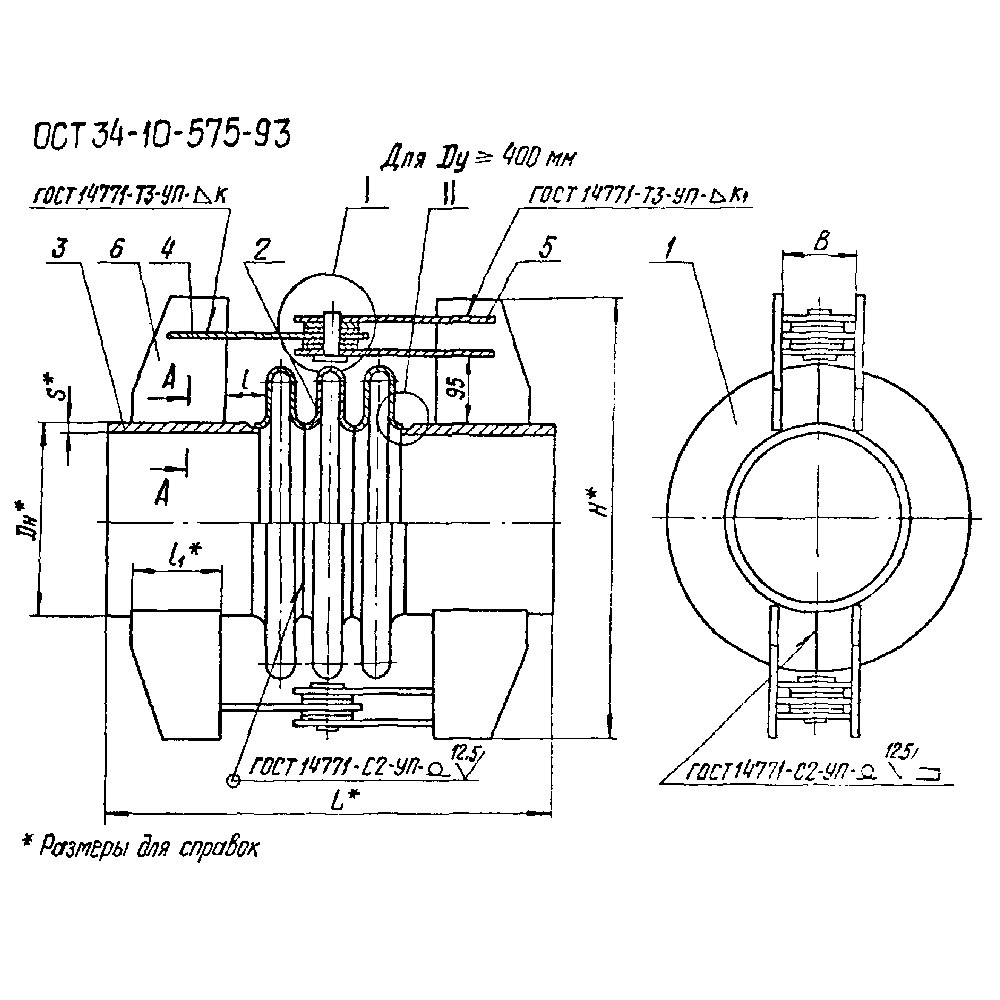

Доступные варианты изготовления компенсатора ОСТ 34-10-575-93

Обозначение компенсатора	Размеры, мм													Масса, кг
Обозначение компенсатора	Проход условный, Dу	Dн	L	H	В	l	l₁	l₂	S	S₁	к	к₁	к₂
01 ОСТ 34-10-575	100	108	532	360	40	45	100	20	4	2,5	4	4	4	13
02 ОСТ 34-10-575	125	133	532	385	40	45	100	20	4	2,5	4	4	4	15
03 ОСТ 34-10-575	150	159	532	415	40	45	100	20	5	2,5	4	4	5	17
04 ОСТ 34-10-575	200	219	592	515	40	45	150	20	7	2,5	4	4	7	30
05 ОСТ 34-10-575	250	273	592	565	50	45	150	30	8	2,5	4	4	9	40
06 ОСТ 34-10-575	300	325	592	620	50	45	150	30	8	2,5	4	4	9	49
07 ОСТ 34-10-575	350	377	692	670	50	45	200	30	9	2,5	6	4	9	72
08 ОСТ 34-10-575	400	426	692	720	80	45	200	40	9	2,5	6	6	9	83
09 ОСТ 34-10-575	450	478	792	810		45	250	40	7	2,5	6	6	8	96
10 ОСТ 34-10-575	500	530	792	865		45	250	40	8	2,5	8	6	8	113
11 ОСТ 34-10-575	600	630	912	1020	100	50	300	50	8	2,5	8	6	8	164
12 ОСТ 34-10-575	700	720	912	1110	120	50	300	60	10	2,5	10	8	8	214
13 ОСТ 34-10-575	800	820	912	1205	150	50	300	60	11	2,5	10	8	10	257
14 ОСТ 34-10-575	900	920	1072	1310	150	65	350	75	12	2,5	10	8	10	351
15 ОСТ 34-10-575	1000	1020	1072	1410	150	65	350	75	14	2,5	12	8	12	425
16 ОСТ 34-10-575	1200	1220	1192	1665	200	85	400	95	14	3	12	10	12	629
17 ОСТ 34-10-575	1400	1420	1432	1900	250	100	500	115	14	3	14	10	12	865
18 ОСТ 34-10-575	1600	1620	1432	2090	300	100	500	115	20	3	16	10	14	1298
19 ОСТ 34-10-575	1800	1820	1432	2295	300	100	500	115	25	3	16	10	18	1736
20 ОСТ 34-10-575	2000	2040	1642	2520	300	110	900	120	25	3	20	12	18	2236
21 ОСТ 34-10-575	2200	2240	1642	2710	350	110	900	120	25	3	20	12	18	2451
22 ОСТ 34-10-575	100	108	532	360	40	45	100	20	4	3	4	4	5	15
23 ОСТ 34-10-575	125	133	532	385	40	45	100	20	4	3	4	4	6	16
24 ОСТ 34-10-575	150	159	532	415	40	45	100	20	5	3	4	4	7	19
25 ОСТ 34-10-575	200	219	592	515	60	45	150	30	7	3	4	4	9	35
26 ОСТ 34-10-575	250	273	592	565	60	45	150	30	8	3	6	4	10	44
27 ОСТ 34-10-575	300	325	692	620	60	45	200	30	8	3	6	4	10	62
28 ОСТ 34-10-575	350	377	692	670	80	45	200	40	9	3	6	4	10	78
29 ОСТ 34-10-575	400	426	792	720	80	45	250	40	9	3	8	6	8	104
30 ОСТ 34-10-575	450	478	792	810	80	45	250	40	10	3	8	6	8	122
31 ОСТ 34-10-575	500	530	792	860	100	45	750	50	11	3	8	6	10	146
32 ОСТ 34-10-575	600	630	912	1020	120	50	300	60	12	3	10	10	10	231
33 ОСТ 34-10-575	700	720	912	1112	120	50	300	60	14	4	12	10	12	298
34 ОСТ 34-10-575	800	820	1092	1195	200	80	360	95	16	4	12	10	12	468
35 ОСТ 34-10-575	900	920	1092	1300	200	80	360	95	18	4	14	10	14	555
36 ОСТ 34-10-575	1000	1020	1092	1460	200	80	360	95	20	4	14	10	16	671
37 ОСТ 34-10-575	1200	1220	1292	1665	200	80	450	95	20	4	16	12	18	928
38 ОСТ 34-10-575	1400	1420	1472	1900	250	115	500	125	25	4	18	14	20	1478
39 ОСТ 34-10-575	100	108	532	360	40	45	100	20	4	4	4	4	6	17
40 ОСТ 34-10-575	125	133	532	385	40	45	100	20	4	4	4	4	6	19
41 ОСТ 34-10-575	150	159	592	445	60	45	150	30	5	4	6	4	7	30
42 ОСТ 34-10-575	200	219	592	510	60	45	150	30	7	4	6	4	8	39
43 ОСТ 34-10-575	250	273	692	560	80	45	200	40	8	4	6	6	10	61
44 ОСТ 34-10-575	300	325	692	615	80	45	200	40	8	4	6	6	10	73
45 ОСТ 34-10-575	350	377	692	665	100	45	200	50	9	4	8	6	10	89
46 ОСТ 34-10-575	400	426	912	815	100	45	300	50	9	4	8	6	8	130
47 ОСТ 34-10-575	450	478	912	865	100	45	300	50	10	4	10	8	8	162
48 ОСТ 34-10-575	500	530	1032	915	120	50	360	60	11	4	10	10	10	223
49 ОСТ 34-10-575	600	630	1032	1020	120	50	360	60	14	4	12	10	10	291
50 ОСТ 34-10-575	700	720	1092	1090	200	80	360	95	16	4	12	10	12	434
