Компенсатор круглый четырехлинзовый ПГВУ 245-92

40 вариантов товара

Выбрать

МаркаПГВУ 245-92

ТипЛинзовый

Количество линзЧетырехлинзовый

Нормативный документГОСТ 30780-2002

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Самовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

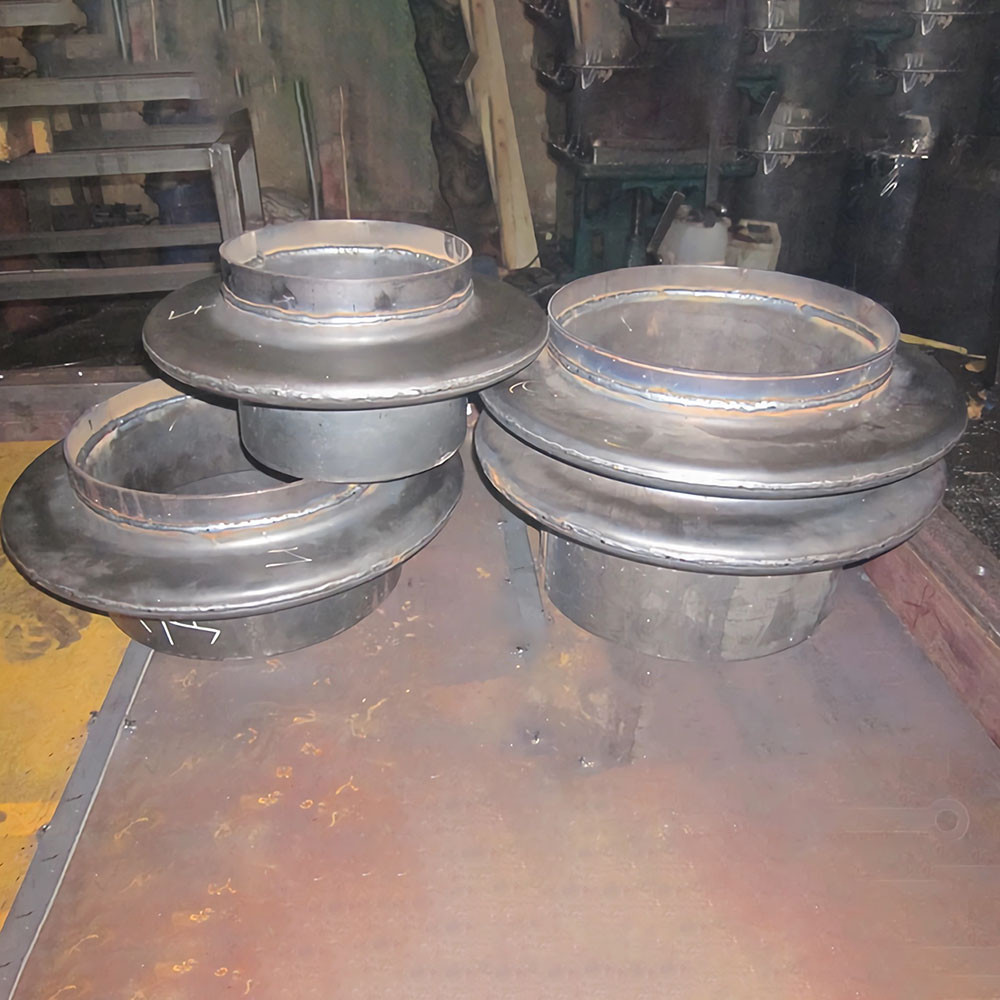

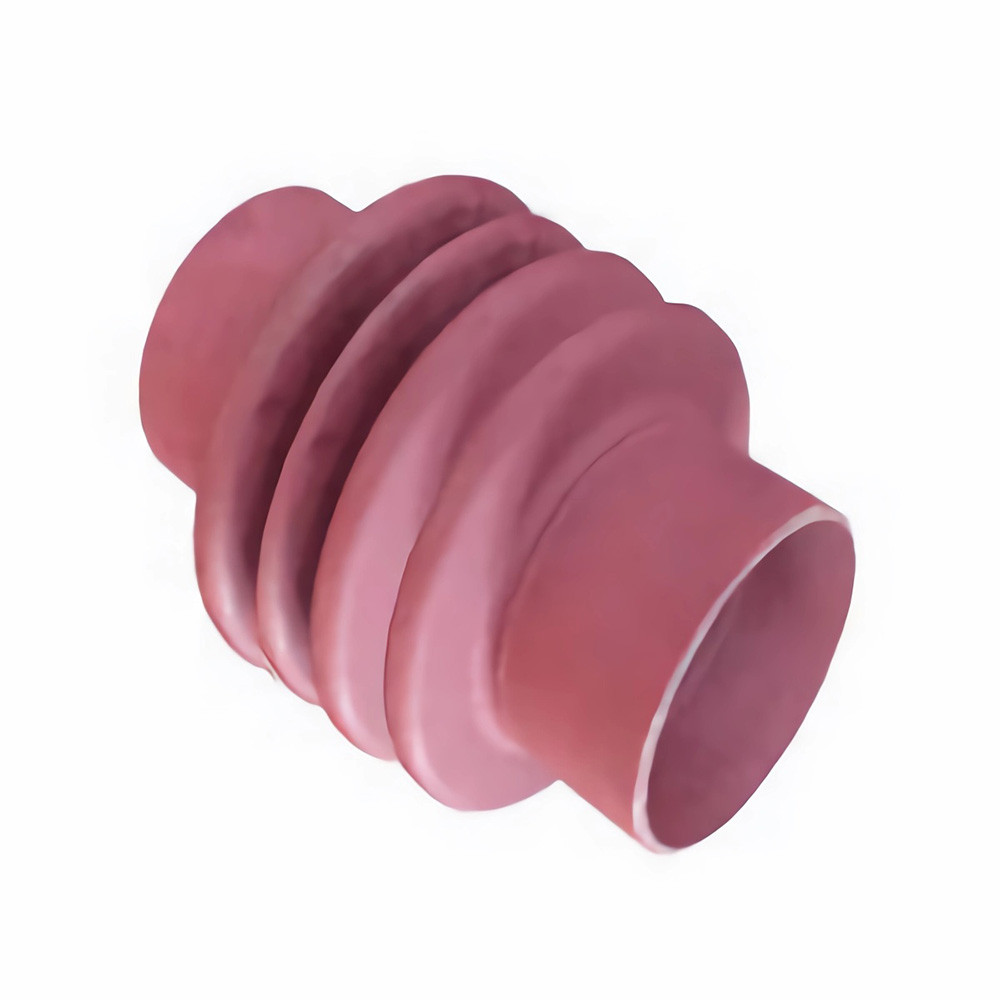

Четырехлинзовый компенсатор ПГВУ 245-92 предназначен для компенсации температурных удлинений газопроводов и воздухопроводов круглого сечения. Устройство широко применяется в нефтеперерабатывающей, химической и газовой промышленности, а также для систем вентиляции и транспортировки пыли, газа или воздуха. Конструкция компенсатора учитывает рекомендации и требования эксплуатирующих организаций, что делает его надежным выбором для эксплуатации в промышленных и общественных помещениях.

Назначение и применение:
- Компенсация температурных изменений газопроводов и воздуховодов в осевом направлении.
- Использование в шарнирных схемах сложных технологических трубопроводов для компенсации угловых перемещений.
- Защита систем газоснабжения и вентиляции от температурных деформаций.
- Компенсация температурных удлинений корпусов газотурбинных установок и теплообменного оборудования.
- Применение в производственных и складских помещениях, а также на объектах нефтепереработки, химической и газовой промышленности.
Особенности конструкции:
- Оснащен четырьмя линзами, обеспечивающими максимальную компенсирующую способность до 72 мм при работе на сжатие. При предварительном холодном растяжении эта способность увеличивается до 144 мм.
- Конструкция рассчитана на работу в осевом направлении и может выдерживать напор до 1500 мм в. ст. в шарнирных схемах.
- Угол поворота для шарнирных схем рассчитывается по специальной формуле, указанной в технических условиях.

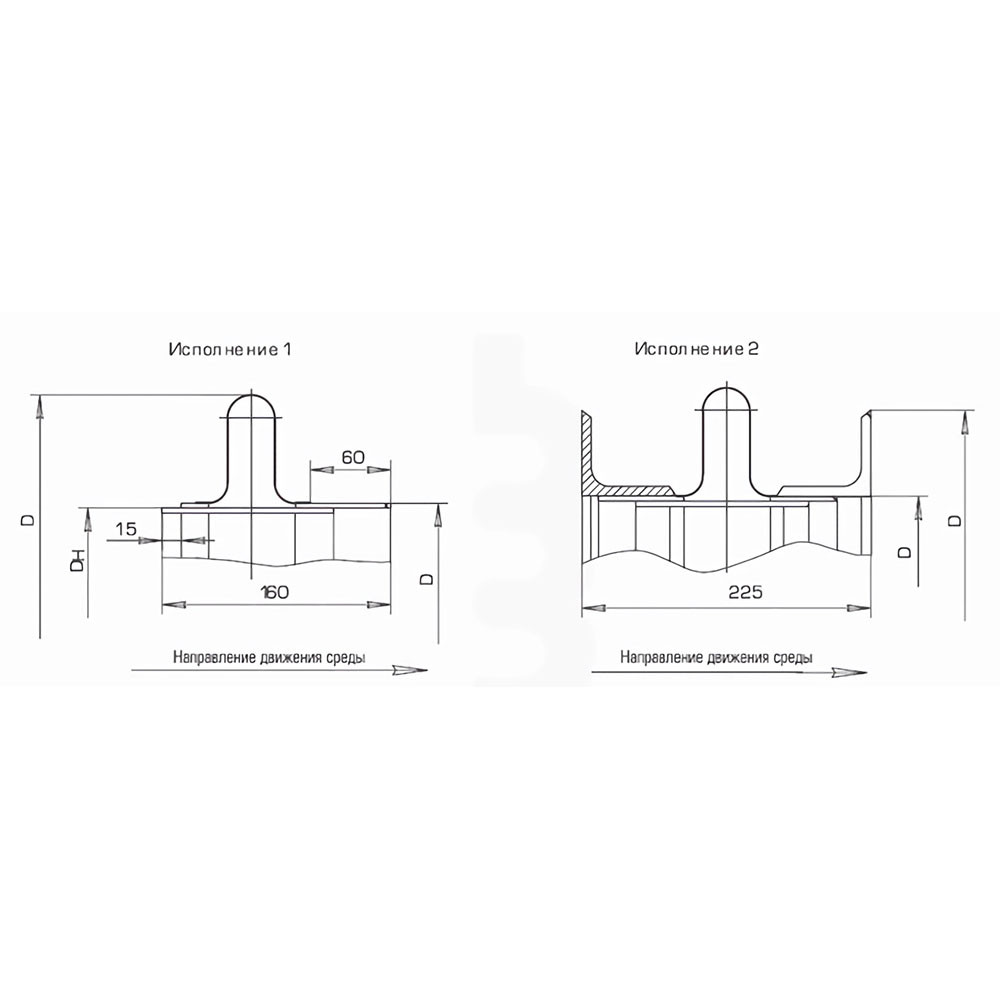

Исполнения:
- Исполнение 1 – без фланца, с патрубками под приварку.
- Исполнение 2 – с фланцем из равнобоких уголков (доступно для диаметров от 1100 мм).
Характеристики компенсатора ПГВУ 245-92
Марка: ПГВУ 245-92
Тип: Линзовый
Форма сечения: Круглая
Количество линз: Четырехлинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ГОСТ 30780-2002
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращайтесь по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ГОСТ 30780-2002
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

Доступные варианты изготовления компенсатора ПГВУ 245-92

Обозначение компенсаторов	Размеры, мм					Жесткость компенсатора, Rk, кгс	Масса, кг
Обозначение компенсаторов	Проход условный, Dy	D	Dh	Dt	Dф	Жесткость компенсатора, Rk, кгс	Исполнение 1	Исполнение 2
01 ПГВУ 245-92	200	384	219	232	-	14	22,6	-
02 ПГВУ 245-92	250	438	273	286	-	16	32,1	-
03 ПГВУ 245-92	300	490	325	338	-	19	37,6	-
04 ПГВУ 245-92	350	542	377	390	-	21	43,2	-
05 ПГВУ 245-92	400	590	426	436	-	24	48,6	-
06 ПГВУ 245-92	450	644	480	492	-	27	54,1	-
07 ПГВУ 245-92	500	694	530	542	-	30	59,6	-
08 ПГВУ 245-92	600	794	630	642	-	35	70,2	-
09 ПГВУ 245-92	700	884	720	732	-	39	79,6	-
10 ПГВУ 245-92	800	984	820	832	-	44	90,2	-
11 ПГВУ 245-92	900	1084	920	932	-	49	100,8	-
12 ПГВУ 245-92	1000	1184	1020	1032	-	54	111,3	-
13 ПГВУ 245-92	1100	1284	1120	1132	1258	59	121,9	164,2
14 ПГВУ 245-92	1200	1384	1220	1232	1358	64	132,6	178,1
15 ПГВУ 245-92	1300	1484	1320	1332	1458	69	143,2	191,9
16 ПГВУ 245-92	1400	1584	1420	1432	1558	74	153,8	205,7
17 ПГВУ 245-92	1500	1684	1520	1532	1658	77	164,4	219,6
18 ПГВУ 245-92	1600	1784	1620	1632	1758	84	175	235,6
19 ПГВУ 245-92	1800	1984	1820	1832	1958	94	196,2	261,2
20 ПГВУ 245-92	2000	2184	2020	2032	2158	104	215,4	288,9
21 ПГВУ 245-92	2200	2384	2220	2232	2358	114	238,6	318
22 ПГВУ 245-92	2400	2584	2420	2432	2558	123	259,9	344,1
23 ПГВУ 245-92	2500	2684	2520	2532	2658	127	269,8	358,1
24 ПГВУ 245-92	2600	2784	2620	2632	2758	132	281	372,7
25 ПГВУ 245-92	2800	2984	2820	2832	2958	143	302,3	399,6
26 ПГВУ 245-92	3000	3184	3020	3032	3158	152	323,5	427,3
27 ПГВУ 245-92	3200	3384	3220	3232	3358	163	344,7	455
28 ПГВУ 245-92	3400	3584	3420	3432	3558	173	365,9	482,8
29 ПГВУ 245-92	3600	3784	3620	3632	3758	183	387,1	510,4
30 ПГВУ 245-92	3800	3984	3820	3832	3958	193	407,3	538
31 ПГВУ 245-92	4000	4184	4020	4032	4158	203	429,5	565,8
32 ПГВУ 245-92	4200	4384	4220	4232	4358	213	450,3	593,6
33 ПГВУ 245-92	4400	4584	4420	4432	4558	223	471,9	621,9
34 ПГВУ 245-92	4600	4784	4620	4632	4758	233	493,2	648,9
35 ПГВУ 245-92	4800	4984	4820	4832	4958	243	514,4	676,6
36 ПГВУ 245-92	5000	5184	5020	5032	5158	253	535,6	704,3
37 ПГВУ 245-92	5200	5384	5220	5232	5358	263	560,8	736
38 ПГВУ 245-92	5600	5784	5620	5632	5758	282	602,8	791
39 ПГВУ 245-92	5800	5984	5820	5832	5958	292	620	815,6
40 ПГВУ 245-92	6000	6184	6020	6032	6158	302	642,1	843,2
