Компенсатор прямоугольный трехлинзовый ПГВУ 248-92

46 вариантов товара

Выбрать

Марка компенсатораПГВУ 248-92

ТипЛинзовый

Количество линзТрехлинзовый

Нормативный документГОСТ 30780-2002

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Cамовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

Компенсатор прямоугольный трехлинзовый ПГВУ 248-92 предназначен для компенсации температурных удлинений прямоугольных газо- и воздухопроводов. Он компенсирует осевые, угловые и сдвиговые перемещения, устраняет вибрации и деформации, продлевая срок службы трубопроводов.

Устройство используется в газоотводящих и пылевоздушных трактах, воздухопроводах энергокотлов и промышленных установках. Применение компенсаторов минимизирует тепловые и механические нагрузки, обеспечивая надежную работу системы.

Основные характеристики:
- Рабочее давление: до 0,015 МПа (1500 мм вод. столба).
- Температурный диапазон: от -10 °С до +425 °С.
- Компенсирующая способность: 30 мм без предварительной растяжки, до 60 мм при монтаже с растяжением.

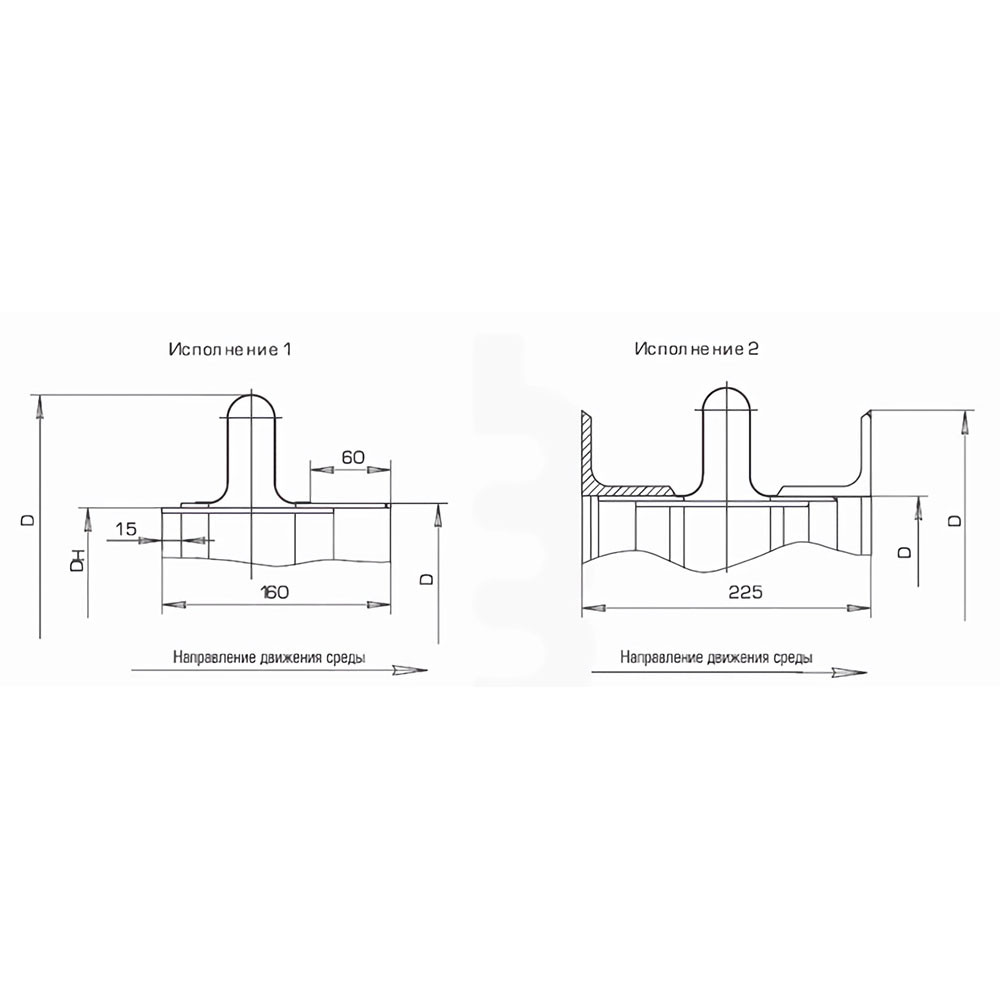

- Исполнения:
  - Исполнение 1 — без фланца.
  - Исполнение 2 — с фланцем из равнобоких уголков.
Преимущества:
- Устранение вибраций, деформаций и напряжений в металлоконструкциях.
- Подходит для работы в малоагрессивных и неагрессивных средах.
- Возможность использования в широком диапазоне температур и давлений.
- Адаптация к индивидуальным требованиям заказчика.
Сферы применения:
- Энергетика.
- Нефтегазовая и химическая промышленность.
- Металлургия.
- Строительство и жилищно-коммунальное хозяйство.
Компенсаторы ПГВУ 248-92 могут быть изготовлены в нестандартных размерах, а также дополнены футеровкой, направляющими экранами или защитными кожухами для работы в сложных эксплуатационных условиях.
Характеристики компенсатора ПГВУ 248-92
Марка компенсатора: ПГВУ 248-92
Тип: Линзовый
Форма сечения: Прямоугольная
Количество линз: Трехлинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ГОСТ 30780-2002
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращаться по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ГОСТ 30780-2002
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

Доступные варианты изготовления компенсатора ПГВУ 248-92

Обозначение компенсаторов	Размеры, мм					Жесткость компенсатора, Rk, кгс	Масса, кг
Обозначение компенсаторов	Проход условный, ВхL	B	B1	L	L1	Жесткость компенсатора, Rk, кгс	Исполнение 1	Исполнение 2
01 ПГВУ 248-92	300х400	310	475	410	575	26	31,2	44,4
02 ПГВУ 248-92	300х500	310	475	510	675	30	35,4	50
03 ПГВУ 248-92	300х600	310	475	610	775	34	40	56,2
04 ПГВУ 248-92	400х500	410	575	510	675	34	39,6	55,8
05 ПГВУ 248-92	400х600	410	575	610	775	37	44,2	62
06 ПГВУ 248-92	400х800	410	575	810	975	45	52,4	73,2
07 ПГВУ 248-92	500х600	510	675	610	775	40	48,2	67,4
08 ПГВУ 248-92	500х800	510	675	810	975	48	56,4	78,6
09 ПГВУ 248-92	500х1000	510	675	1010	1175	55	64,8	90,4
10 ПГВУ 248-92	600х800	610	775	810	975	52	61	84,8
11 ПГВУ 248-92	600х1000	610	775	1010	1175	59	69,4	96,6
12 ПГВУ 248-92	600х1200	610	775	1210	1375	66	77,8	108
13 ПГВУ 248-92	800х1000	810	975	1010	1175	66	77,6	107,8
14 ПГВУ 248-92	800х1200	810	975	1210	1375	74	86	119,8
15 ПГВУ 248-92	800х1600	810	975	1610	1775	88	103,2	142,8
16 ПГВУ 248-92	1000х1200	1010	1175	1210	1375	80	94,4	131
17 ПГВУ 248-92	1000х1400	1010	1175	1410	1575	88	104,4	144,2
18 ПГВУ 248-92	1000х1600	1010	1175	1610	1775	95	111,6	154,6
19 ПГВУ 248-92	1000х2000	1010	1175	2010	2175	110	128	177,4
20 ПГВУ 248-92	1200х1600	1210	1375	1610	1775	100	120	166
21 ПГВУ 248-92	1200х2000	1210	1375	2010	2175	120	136,4	188,8
22 ПГВУ 248-92	1200х2400	1210	1375	2410	2575	132	153	211,8
23 ПГВУ 248-92	1400х2000	1410	1575	2010	2175	150	145,4	200,4
24 ПГВУ 248-92	1600х2000	1610	1775	2010	2175	132	153,6	206
25 ПГВУ 248-92	1600х2400	1610	1775	2410	2575	146	170,2	235,4
26 ПГВУ 248-92	1600х3200	1610	1775	3210	3375	175	204	282
27 ПГВУ 248-92	2000х2400	2010	2175	2410	2575	160	186,2	258,4
28 ПГВУ 248-92	2000х3200	2010	2175	3210	3375	190	220,6	305
29 ПГВУ 248-92	2000х4000	2010	2175	4010	4175	210	253,2	349,6
30 ПГВУ 248-92	2400х3200	2410	2575	3210	3375	205	233,8	321,8
31 ПГВУ 248-92	2400х4000	2410	2575	4010	4175	230	269,6	372,4
32 ПГВУ 248-92	2500х4300	2510	2675	4310	4475	250	257,4	396,8
33 ПГВУ 248-92	2500х5000	2510	2675	5010	5175	270	316,2	436,6
34 ПГВУ 248-92	2500х5500	2510	2675	5510	5675	290	345,2	473,6
35 ПГВУ 248-92	2500х6800	2510	2675	6810	6975	340	401	550,2
36 ПГВУ 248-92	2500х7500	2510	2675	7510	7675	365	430,4	580,4
37 ПГВУ 248-92	2800х4000	2810	2975	4010	4175	320	287	396
38 ПГВУ 248-92	2800х5200	2810	2975	5210	5375	250	348,6	465,4
39 ПГВУ 248-92	3000х4300	3010	3175	4310	4475	265	309,4	426,8
40 ПГВУ 248-92	3000х6000	3010	3175	6010	6175	325	391,8	536
41 ПГВУ 248-92	3500х7000	3510	3675	7010	7175	380	432	625,4
42 ПГВУ 248-92	4000х5200	4010	4175	5210	5375	400	402,2	549,4
43 ПГВУ 248-92	4000х7600	4010	4175	7610	7775	500	512,2	697,6
44 ПГВУ 248-92	4600х9800	4610	4775	9810	9975	520	623,8	853,6
45 ПГВУ 248-92	5000х7500	5010	5175	7510	7675	365	546	745,4
46 ПГВУ 248-92	5000х10000	5010	5175	10010	10175	455	652,4	891,8
