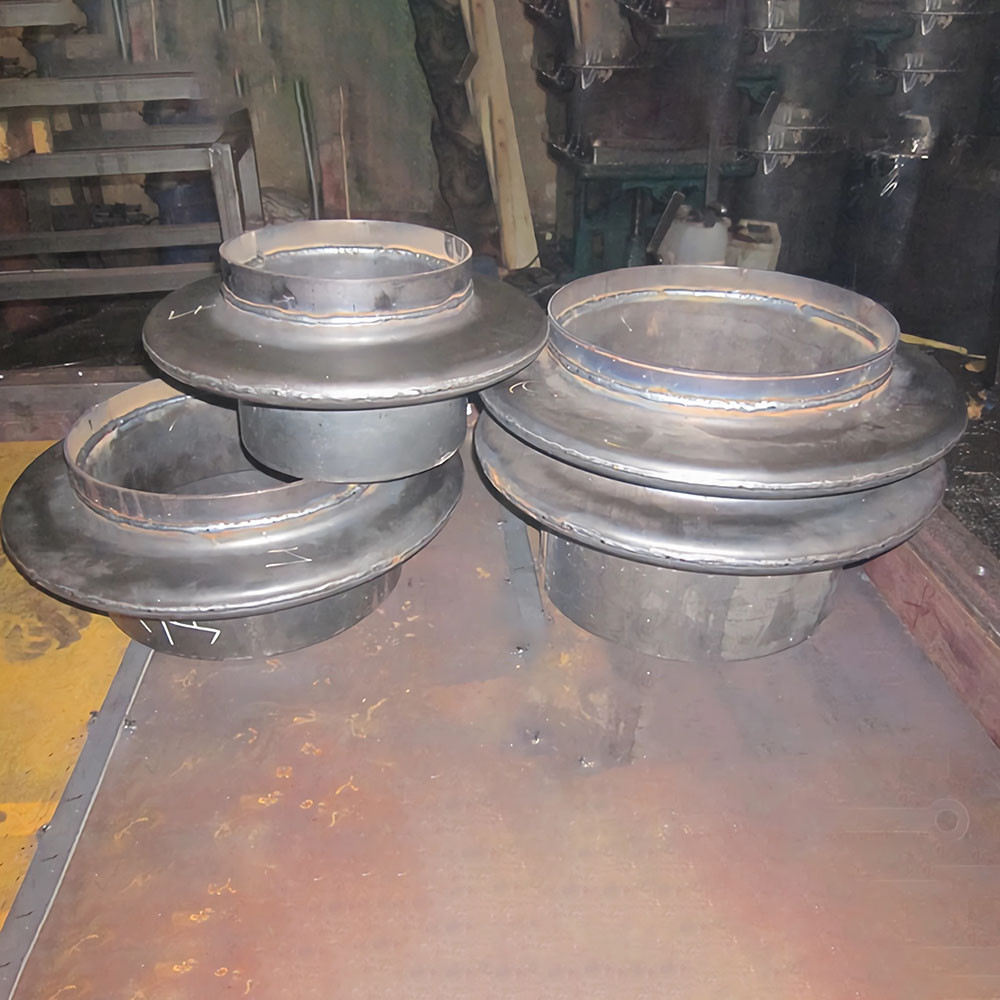

Компенсатор круглый трехлинзовый ПГВУ 244-92

40 вариантов товара

Выбрать

Марка компенсатораПГВУ 244-92

ТипЛинзовый

Количество линзТрехлинзовый

Нормативный документГОСТ 30780-2002

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Cамовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

Компенсатор ПГВУ 244-92 предназначен для работы в неагрессивных и малоагрессивных средах при избыточном давлении до 1500 мм вод. ст. (0,015 МПа) и температуре от -10 °С до +425 °С. Применяется для компенсации температурных изменений газо- и воздухопроводов, систем вентиляции, теплообменного и газотурбинного оборудования.

Особенности и преимущества:
- Рабочие параметры: компенсирует удлинения трубопроводов при давлении до 1500 мм вод. ст.
- Высокая компенсирующая способность:
  - 54 мм без предварительной растяжки.
  - До 108 мм при монтаже с растяжкой.
- Универсальность: подходит для осевых и угловых компенсаций.
- Простота в эксплуатации: не требует обслуживания.
- Два варианта исполнения:
  - Исполнение 1 — с патрубками под приварку.
  - Исполнение 2 — с фланцем (для диаметра от 1100 мм).
Применение:

Используется в нефтеперерабатывающей, химической и газовой промышленности, системах вентиляции и теплообменного оборудования.

Компенсатор ПГВУ 244-92 — это надежное и экономичное решение для устойчивости и долговечности трубопроводных систем.
Характеристики компенсатора ПГВУ 244-92
Марка компенсатора: ПГВУ 244-92
Тип: Линзовый
Форма сечения: Круглая
Количество линз: Трехлинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ГОСТ 30780-2002
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращаться по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ГОСТ 30780-2002
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

Доступные варианты изготовления компенсатора ПГВУ 244-92

Обозначение компенсаторов	Размеры, мм					Жесткость линз компенсатора, Rk, кгс	Масса, кг
Обозначение компенсаторов	Проход условный, Dy	D	Dh	Dt	Dф	Жесткость линз компенсатора, Rk, кгс	Исполнение 1	Исполнение 2
01 ПГВУ 244-92	200	384	219	232	-	14	19.7	-
02 ПГВУ 244-92	250	438	273	286	-	16	23.8	-
03 ПГВУ 244-92	300	490	325	338	-	19	27.9	-
04 ПГВУ 244-92	350	542	377	390	-	21	32.2	-
05 ПГВУ 244-92	400	590	426	436	-	24	36.2	-
06 ПГВУ 244-92	450	644	480	492	-	27	40.3	-
07 ПГВУ 244-92	500	694	530	542	-	30	44.3	-
08 ПГВУ 244-92	600	794	630	642	-	35	52.2	-
09 ПГВУ 244-92	700	884	720	732	-	39	59.2	-
10 ПГВУ 244-92	800	984	820	832	-	44	67.1	-
11 ПГВУ 244-92	900	1084	920	932	-	49	74.9	-
12 ПГВУ 244-92	1000	1184	1020	1032	-	54	82.8	-
13 ПГВУ 244-92	1100	1284	1120	1132	1258	59	90.6	133
14 ПГВУ 244-92	1200	1384	1220	1232	1358	64	98.7	145.2
15 ПГВУ 244-92	1300	1484	1320	1332	1458	69	106.5	155.2
16 ПГВУ 244-92	1400	1584	1420	1432	1558	74	114.4	166.3
17 ПГВУ 244-92	1500	1684	1520	1532	1658	77	122.3	177.4
18 ПГВУ 244-92	1600	1784	1620	1632	1758	84	130.1	184.8
19 ПГВУ 244-92	1800	1984	1820	1832	1958	94	145.9	210.9
20 ПГВУ 244-92	2000	2184	2020	2032	2158	104	161.7	233.2
21 ПГВУ 244-92	2200	2384	2220	2232	2358	114	177.5	254.8
22 ПГВУ 244-92	2400	2584	2420	2432	2558	123	197.3	277.5
23 ПГВУ 244-92	2500	2684	2520	2532	2658	127	201.1	288.9
24 ПГВУ 244-92	2600	2784	2620	2632	2758	132	209	300.6
25 ПГВУ 244-92	2800	2984	2820	2832	2958	143	224.8	322.2
26 ПГВУ 244-92	3000	3184	3020	3032	3158	152	240.6	344.4
27 ПГВУ 244-92	3200	3384	3220	3232	3358	163	256.9	367.3
28 ПГВУ 244-92	3400	3584	3420	3432	3558	173	272.1	388.9
29 ПГВУ 244-92	3600	3784	3620	3632	3758	183	287.9	411.2
30 ПГВУ 244-92	3800	3984	3820	3832	3958	193	303.6	433.4
31 ПГВУ 244-92	4000	4184	4020	4032	4158	203	319.4	455.7
32 ПГВУ 244-92	4200	4384	4220	4232	4358	213	335.2	478
33 ПГВУ 244-92	4400	4584	4420	4432	4558	223	351	500.1
34 ПГВУ 244-92	4600	4784	4620	4632	4758	233	366.7	522.4
35 ПГВУ 244-92	4800	4984	4820	4832	4958	243	382.5	544.8
36 ПГВУ 244-92	5000	5184	5020	5032	5158	253	398.3	566.9
37 ПГВУ 244-92	5200	5384	5220	5232	5358	263	417.1	592.3
38 ПГВУ 244-92	5600	5784	5620	5632	5758	282	448.3	635.9
39 ПГВУ 244-92	5800	5984	5820	5832	5958	292	461.7	656.4
40 ПГВУ 244-92	6000	6184	6020	6032	6158	302	477.6	678.6
