Компенсатор круглый четырехлинзовый ПГВУ 245-86

34 варианта товара

Выбрать

Марка компенсатораПГВУ 245-86

ТипЛинзовый

Количество линзЧетырехлинзовый

Нормативный документГОСТ 30780-2002

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Cамовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

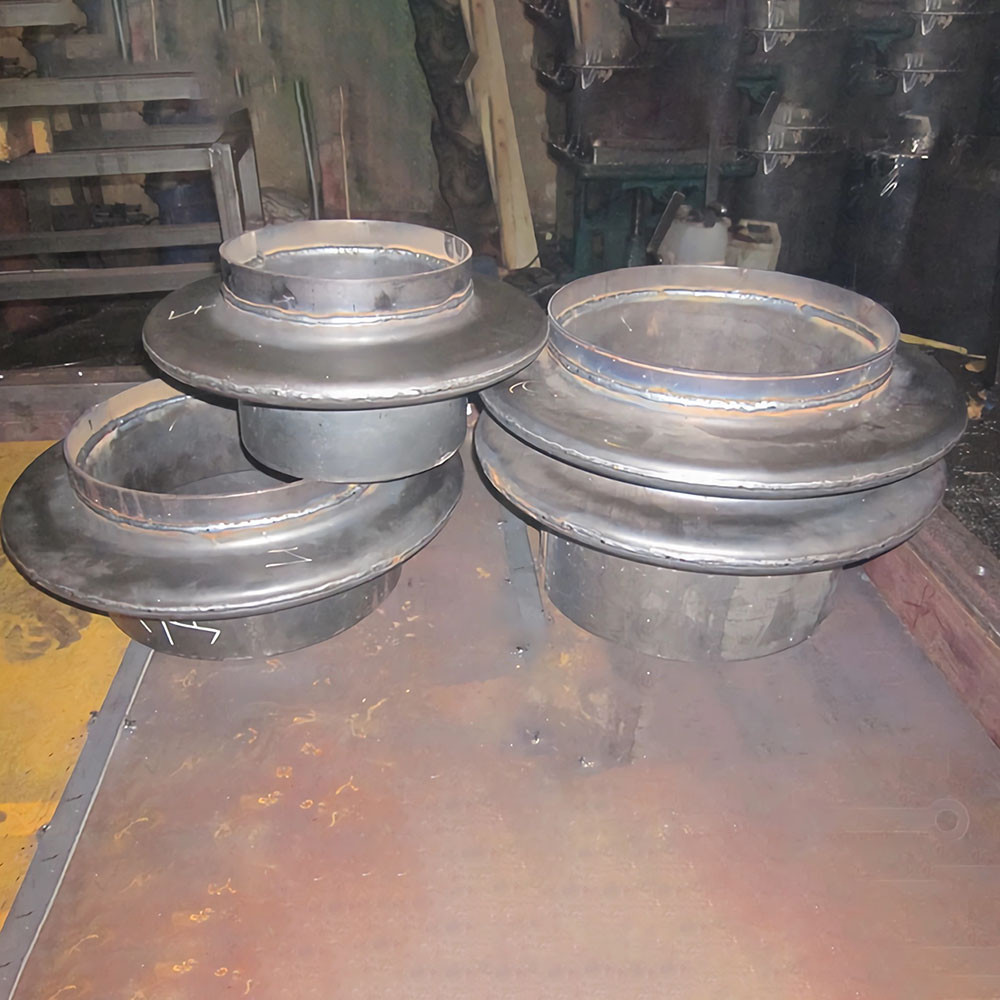

Линзовый компенсатор ПГВУ 245-86 оснащен четырьмя линзами и предназначен для круглых трубопроводов. Устройство компенсирует температурные изменения в газо- и воздухопроводах, рассчитано на осевую работу, но при напоре до 1500 мм вод. ст. может использоваться в шарнирных схемах как угловой компенсатор. Угол поворота определяется по формуле из технической документации.

Максимальная компенсирующая способность составляет 72 мм при сжатии. При предварительной холодной растяжке компенсатора она удваивается до 144 мм.

Компенсаторы широко применяются в нефтеперерабатывающей, химической и газовой промышленности для компенсации температурного удлинения теплообменного и газотурбинного оборудования, а также в пыле-, газо- и воздуховодах. При разработке учтены требования и рекомендации различных эксплуатирующих организаций.

Продуманная конструкция и оптимизированное производство с использованием тщательно подобранных материалов позволили минимизировать количество элементов и операций, что повысило надежность изделия и снизило его стоимость.
Характеристики компенсатора ПГВУ 245-86
Марка компенсатора: ПГВУ 245-86
Тип: Линзовый
Форма сечения: Круглая
Количество линз: Четырехлинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ГОСТ 30780-2002
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращаться по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ГОСТ 30780-2002
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

Доступные варианты изготовления компенсатора ПГВУ 245-86

Обозначение компенсаторов	Размеры, мм					Жесткость компенсатора, Rk, кгс	Масса, кг
Обозначение компенсаторов	Проход условный, Dy	D	Dh	Dt	Dф	Жесткость компенсатора, Rk, кгс	Исполнение 1	Исполнение 2
06 ПГВУ245-86	450*	644	478	480	-	27	44	-
07 ПГВУ245-86	500*	696	530	542	-	30	48	-
08 ПГВУ245-86	600*	795	630	642	-	35	57	-
09 ПГВУ245-86	700	886	720	732	-	39	65	-
10 ПГВУ245-86	800	986	820	832	-	44	74	-
11 ПГВУ245-86	900	1086	920	932	-	49	82	-
12 ПГВУ245-86	1000	1186	1020	1032	-	54	91	-
13 ПГВУ245-86	1100	1286	1120	1132	1248	59	102	133
14 ПГВУ245-86	1200	1386	1220	1232	1348	64	111	145
15 ПГВУ245-86	1300	1486	1320	1332	1448	69	120	156
16 ПГВУ245-86	1400	1586	1420	1432	1548	74	129	168
17 ПГВУ245-86	1600	1786	1620	1632	1748	84	±76	146
18 ПГВУ245-86	1800	1986	1820	1832	1948	94	165	214
19 ПГВУ245-86	2000	2186	2020	2032	2148	104	182	238
20 ПГВУ245-86	2200	2386	2220	2232	2348	114	200	261
21 ПГВУ245-86	2400	2586	2420	2432	2548	123	218	284
22 ПГВУ245-86	2800	2986	2820	2832	2948	143	254	330
23 ПГВУ245-86	3200	3386	3220	3232	3348	163	290	377
24 ПГВУ245-86	3400	3586	3420	3432	3548	173	308	400
25 ПГВУ245-86	3600	3786	3620	3632	3748	183	325	423
26 ПГВУ245-86	3800	3986	3820	3832	3948	193	343	446
27 ПГВУ245-86	3950	4136	3970	3982	4098	200	357	464
28 ПГВУ245-86	4000	4186	4020	4032	4148	203	361	470
29 ПГВУ245-86	4200	4386	4220	4232	4348	213	379	493
30 ПГВУ245-86	4400	4586	4420	4432	4548	223	398	517
31 ПГВУ245-86	4500	4686	4520	4532	4648	228	406	528
32 ПГВУ245-86	4600	4786	4620	4632	4748	333	415	540
33 ПГВУ245-86	4800	4986	4820	4832	4948	243	433	563
34 ПГВУ245-86	5000	5186	5020	5032	5148	253	451	586
35 ПГВУ245-86	5200	5386	5220	5232	5348	263	469	609
36 ПГВУ245-86	5400	5586	5420	5432	5548	272	487	632
37 ПГВУ245-86	5600	5786	5620	5632	5748	282	505	655
38 ПГВУ245-86	5800	5986	5820	5832	5948	292	523	679
39 ПГВУ245-86	6000	6186	6020	6032	6148	302	540	701
