Компенсатор прямоугольный четырехлинзовый ПГВУ 249-76

49 вариантов товара

Выбрать

Марка компенсатораПГВУ 249-76

ТипЛинзовый

Количество линзЧетырехлинзовый

Нормативный документГОСТ 30780-2002

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Cамовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

Компенсатор прямоугольный четырехлинзовый ПГВУ 249-76 предназначен для компенсации температурных удлинений газо- и воздухопроводов прямоугольного сечения в системах тепловых электростанций и других промышленных объектах. Устройство устраняет вибрации, деформации и смещения конструкций, возникающие в результате изменений температуры, давления и других эксплуатационных факторов.

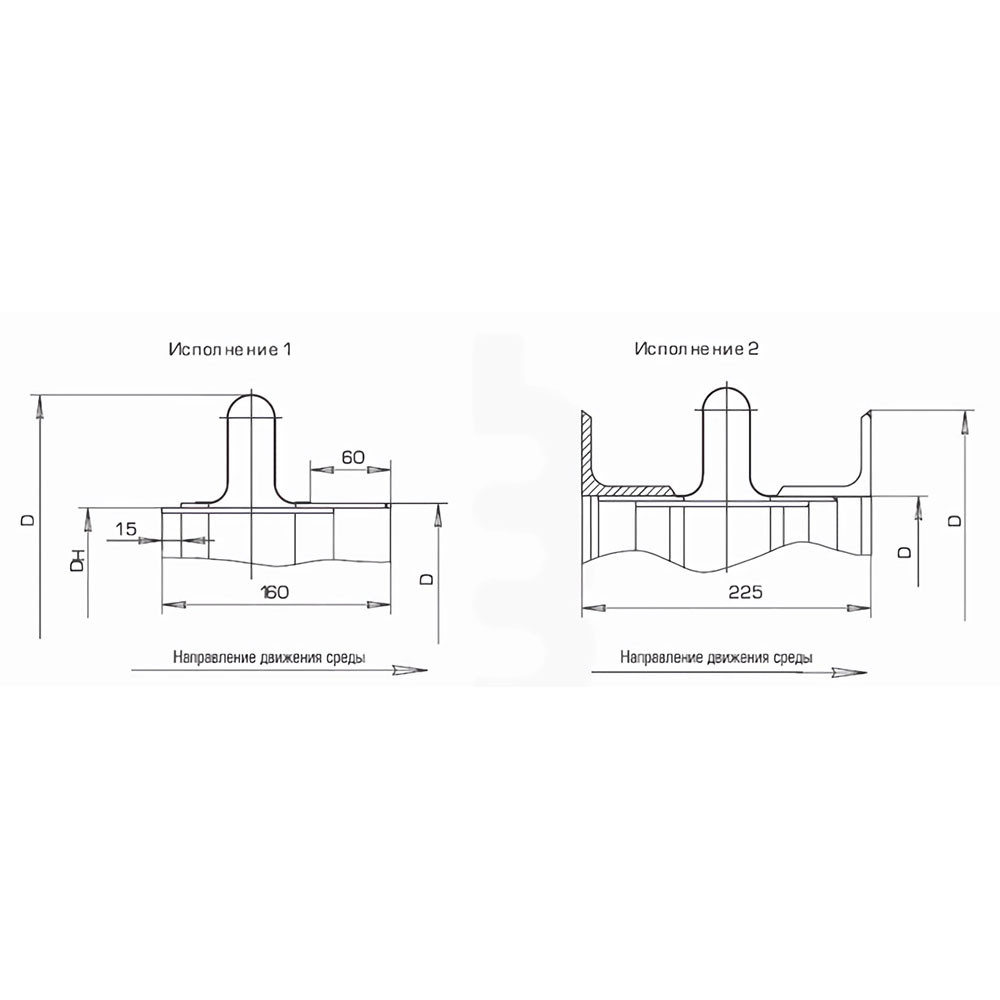

Исполнения:
- Исполнение 1 — без фланца.
- Исполнение 2 — с фланцем из равнобоких уголков.
Основные характеристики:
- Рабочее давление: до 0,02 МПа (2000 мм вод. столба).
- Температурный диапазон: от -10 °С до +425 °С.
- Компенсирующая способность: 40 мм без предварительной растяжки, до 80 мм при монтаже с растяжением.
Преимущества:
- Эффективная компенсация осевых, сдвиговых и угловых перемещений.
- Устранение напряжений, вызванных температурными и механическими воздействиями.
- Надежная работа в малоагрессивных и неагрессивных средах.
- Увеличение срока эксплуатации трубопроводов.
Применение:
- Системы газоотводящих и пылевоздушных трактов.
- Воздухопроводы энергокотлов.
- Промышленные установки в энергетике, металлургии, нефтегазовой и химической промышленности.
- Объекты жилищно-коммунального хозяйства, строительство, а также военно-промышленный и авиационно-космический комплексы.
Компенсатор ПГВУ 249-76 разработан с учетом предложений заводов-изготовителей и актуализированных государственных стандартов. Возможно изготовление транспортабельных блоков для облегчения монтажа. Сборка осуществляется с применением ручной дуговой сварки или сварки в углекислом газе.
Характеристики компенсатора ПГВУ 249-76
Марка компенсатора: ПГВУ 249-76
Тип: Линзовый
Форма сечения: Прямоугольная
Количество линз: Четырехлинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ГОСТ 30780-2002
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращаться по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ГОСТ 30780-2002
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

Доступные варианты изготовления компенсатора ПГВУ 249-76

Обозначение компенсаторов	Размеры, мм					Жесткость компенсатора, Rk, кгс	Масса, кг
Обозначение компенсаторов	Проход условный, ВхL	B	B1	L	L1	Жесткость компенсатора, Rk, кгс	Исполнение 1	Исполнение 2
01 ПГВУ 249-76	300х400	308	475	408	575	26	35	50
02 ПГВУ 249-76	300х500	308	475	508	675	30	39	56
03 ПГВУ 249-76	300х600	308	475	608	775	34	44	62
04 ПГВУ 249-76	400х500	408	575	508	675	34	45	63
05 ПГВУ 249-76	400х600	408	575	608	775	37	49	68
06 ПГВУ 249-76	400х800	408	575	808	975	45	58	81
07 ПГВУ 249-76	500х600	508	675	608	775	40	56	76
08 ПГВУ 249-76	500х800	508	675	808	975	48	65	87
09 ПГВУ 249-76	500х1000	508	675	1008	1175	55	72	100
10 ПГВУ 249-76	600х800	608	775	808	975	52	71	96
11 ПГВУ 249-76	600х1000	608	775	1058	1175	59	77	105
12 ПГВУ 249-76	600х1200	608	775	1208	1375	66	88	119
13 ПГВУ 249-76	800х1000	808	975	1008	1175	66	90	122
14 ПГВУ 249-76	800х1200	808	975	1208	1375	74	95	131
15 ПГВУ 249-76	800х1600	808	975	1608	1775	88	113	157
16 ПГВУ 249-76	1000х1200	1008	1175	1208	1375	80	111	147
17 ПГВУ 249-76	1050х1350	1058	1225	1358	1525	88	119	161
18 ПГВУ 249-76	1000х1600	1008	1175	1608	1775	95	128	174
19 ПГВУ 249-76	1000х2000	1008	1175	2008	2175	110	140	195
20 ПГВУ 249-76	1200х1600	1208	1375	1608	1775	100	138	187
21 ПГВУ 249-76	1200х2000	1208	1375	2008	2175	120	-	208
22 ПГВУ 249-76	1200х2400	1208	1375	2408	2575	132	-	233
23 ПГВУ 249-76	1500х2750	1508	1675	2758	2925	150	-	280
24 ПГВУ 249-76	1600х2000	1608	1775	2008	2175	132	-	238
25 ПГВУ 249-76	1600х2400	1608	1775	2408	2575	146	-	259
26 ПГВУ 249-76	1600х3200	1608	1775	3208	3375	175	-	310
27 ПГВУ 249-76	2000х2400	2008	2175	2408	2575	160	-	291
28 ПГВУ 249-76	2000х3200	2008	2175	3208	3375	190	-	335
29 ПГВУ 249-76	2000х4000	2008	2175	4008	4175	210	-	386
30 ПГВУ 249-76	2400х3200	2408	2575	3208	3375	205	-	369
31 ПГВУ 249-76	2400х4000	2408	2575	4008	4175	230	-	412
32 ПГВУ 246-86	2500х4300	2508	2675	4308	4475	250	-	449
33 ПГВУ 246-86	2500х5000	2508	2675	5008	5175	270	-	482
34 ПГВУ 246-86	2500х5500	2508	2675	5508	5675	290	-	514
35 ПГВУ 246-86	2500х6800	2508	2675	6808	6975	340	-	597
36 ПГВУ 246-86	2500х7500	2508	2675	7508	7675	365	-	642
37 ПГВУ 246-86	2700х6000	2708	2875	6008	6175	320	-	571
38 ПГВУ 246-86	2800х4000	2808	2975	4008	4175	250	-	447
39 ПГВУ 246-86	3000х4300	3008	3175	4308	4475	265	-	480
40 ПГВУ 246-86	3000х6000	3008	3175	6008	6175	325	-	579
41 ПГВУ 246-86	3500х7000	3508	3675	7008	7175	380	-	687
42 ПГВУ 246-86	4000х7000	4008	4175	7008	7175	400	-	723
43 ПГВУ 246-86	4000х10000	4008	4175	10008	10175	500	-	896
44 ПГВУ 246-86	4600х9800	4608	4775	9808	9975	520	-	940
45 ПГВУ 246-86	5000х5000	5008	5175	5008	5175	365	-	653
46 ПГВУ 246-86	5000х7500	5008	5175	7508	7675	455	-	800
47 ПГВУ 246-86	5000х10000	5008	5175	10008	10175	555	-	959
48 ПГВУ 246-86	7500х10000	7508	7675	10008	10175	640	-	1143
49 ПГВУ 246-86	7850х8000	7858	8025	8008	8175	520	-	1038
