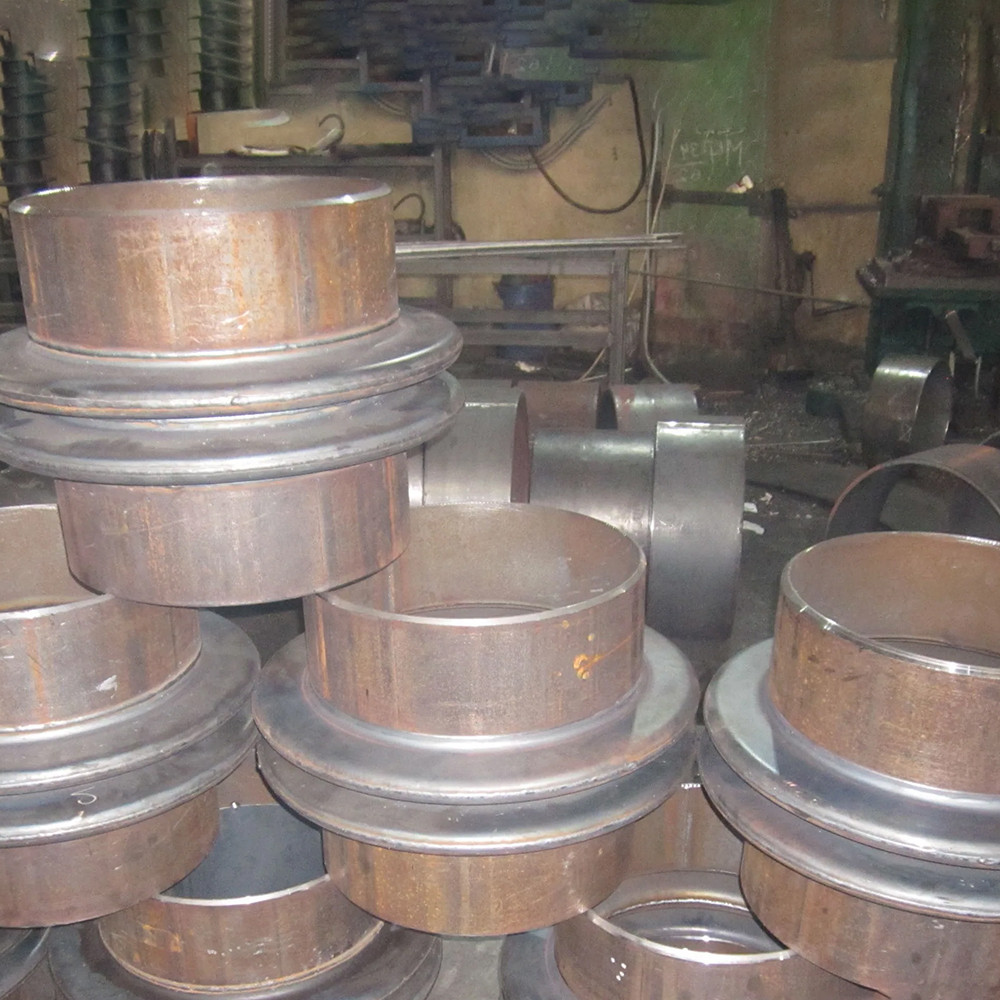

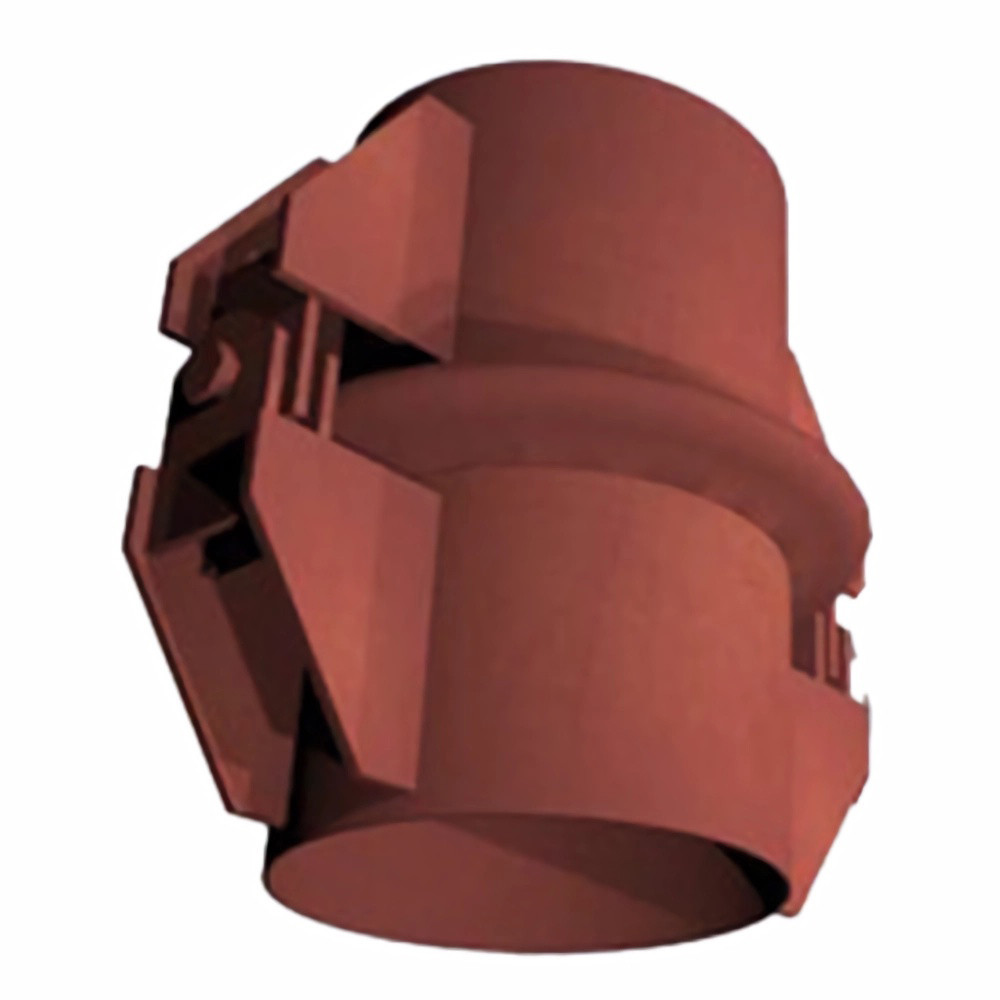

Компенсатор однолинзовый угловой ОСТ 34-10-573-93

68 вариантов товара

Выбрать

Марка компенсатораОСТ 34-10-573-93

ТипЛинзовый

Количество линзОднолинзовый

Нормативный документОСТ 34-10-573

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Самовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

Компенсатор однолинзовый осевой ОСТ 34-10-573-93 – это устройство для компенсации температурных деформаций в трубопроводных системах. Конструкция с одной линзой обеспечивает надежное устранение осевых деформаций и снижение механических напряжений. Этот компенсатор разработан для работы с трубопроводами, транспортирующими воду или пар.

Технические характеристики:
- Тип компенсатора: осевой однолинзовый.
- Диапазон диаметров (Dy): от 100 до 2200 мм.
- Рабочее давление: до 1,6 МПа (16 кгс/см²).
- Рабочая температура: до 425 °C.
- Области применения: трубопроводы с линейными схемами, работающие в условиях осевых температурных расширений.
Преимущества:
- Эффективная компенсация: одна линза обеспечивает надежное поглощение температурных расширений, предотвращая деформации трубопроводов.
- Универсальность: компенсатор подходит для линейных трубопроводов, работающих с водой или паром.
- Надёжность и долговечность: высококачественные материалы и соответствие стандарту ОСТ 34-10-573-93 гарантируют длительный срок службы.
- Простота установки: минимальные требования к монтажу обеспечивают удобство эксплуатации.
Область применения:
- Системы теплоснабжения и водоснабжения.
- Паропроводы.
- Линейные трубопроводные системы с осевыми перемещениями.
Характеристики компенсатора ОСТ 34-10-573-93
Марка компенсатора: ОСТ 34-10-573-93
Тип: Линзовый
Форма сечения: Угловой
Количество линз: Однолинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ОСТ 34-10-573
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращайтесь по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ОСТ 34-10-573-93
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

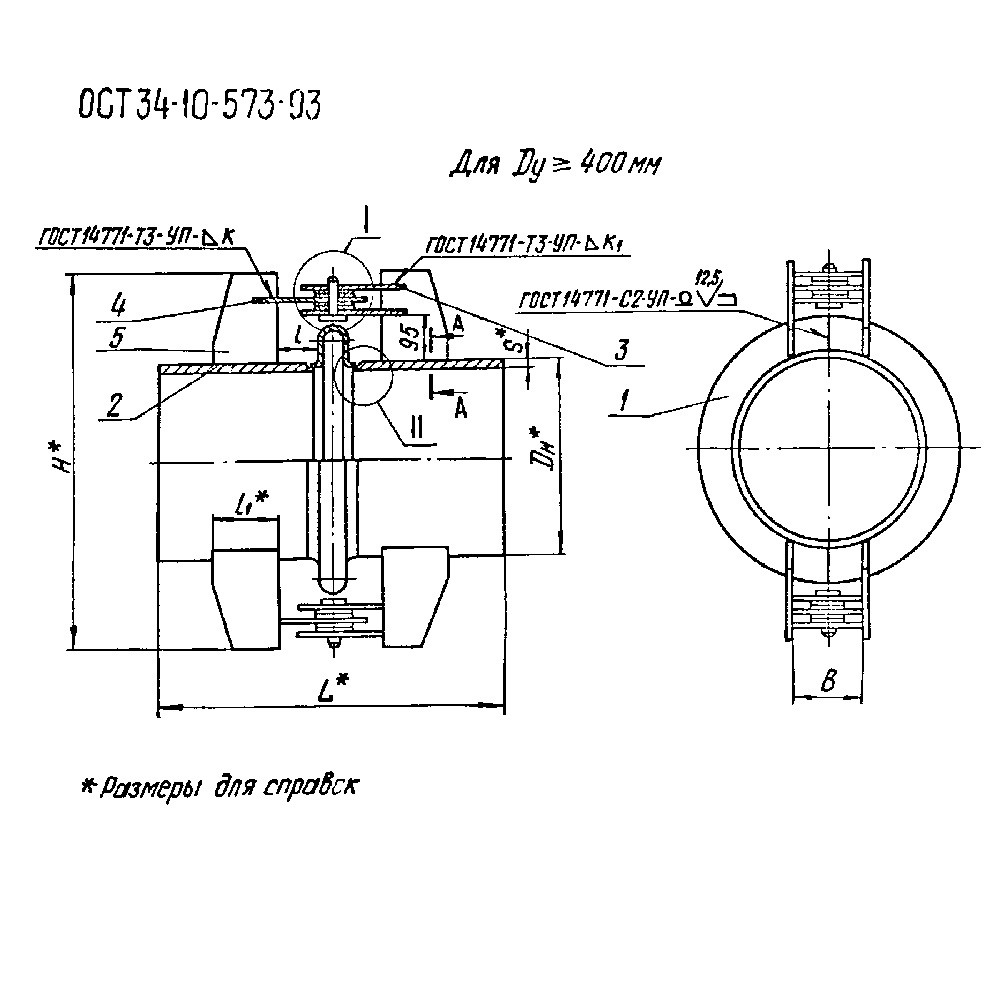

Доступные варианты изготовления компенсатора ОСТ 34-10-573-93

Обозначение компенсатора	Размеры, мм															Масса, кг
Обозначение компенсатора	Проход условный, Dу	Dн	L	H	В	l	l₁	l₂	l₃	l₄	S	S₁	к	к₁	к₂
01 ОСТ 34-10-573	100	108	404	360	40	45	100	20	-	-	4	2,5	4	4	4	9
2 ОСТ 34-10-573	125	133	404	385	40	45	100	20	-	-	4	2,5	4	4	4	10
3 ОСТ 34-10-573	150	159	404	415	40	45	100	20	-	-	5	2,5	4	4	5	11
4 ОСТ 34-10-573	200	219	464	515	40	45	150	20	-	-	7	2,5	4	4	7	23
5 ОСТ 34-10-573	250	273	464	565	60	45	150	30	-	-	8	2,5	4	4	9	31
6 ОСТ 34-10-573	300	325	464	620	60	45	150	30	-	-	8	2,5	4	4	9	39
7 ОСТ 34-10-573	350	377	564	670	60	45	200	30	-	-	9	2,5	6	4	9	61
8 ОСТ 34-10-573	400	426	564	720	80	45	200	40	-	-	9	2,5	6	6	9	70
9 ОСТ 34-10-573	450	478	664	810	80	45	250	40	-	-	7	2,5	6	6	8	81
10 ОСТ 34-10-573	500	530	664	865	80	45	250	40	-	-	8	2,5	8	6	8	97
11 ОСТ 34-10-573	600	630	784	1020	100	50	300	50	-	-	8	2,5	8	6	8	145
12 ОСТ 34-10-573	700	720	784	1110	120	50	300	60	-	-	10	2,5	10	8	8	193
13 ОСТ 34-10-573	800	820	784	1205	150	50	300	60	-	-	11	2,5	10	8	10	232
14 ОСТ 34-10-573	900	920	944	1310	150	65	360	75	-	-	12	2,5	10	8	10	324
15 ОСТ 34-10-573	1000	1020	944	1410	150	65	360	75	-	-	14	2,5	12	8	12	395
16 ОСТ 34-10-573	1200	1220	1064	1665	200	85	400	95	-	-	14	3	12	10	12	586
17 ОСТ 34-10-573	1400	1420	1304	1900	250	100	500	115	-	-	14	3	14	10	12	815
18 ОСТ 34-10-573	1600	1620	1304	2090	300	100	500	115	-	-	20	3	16	10	14	1239
19 ОСТ 34-10-573	1800	1820	1304	2295	300	100	500	115	-	-	25	3	16	10	18	1669
20 ОСТ 34-10-573	2000	2040	1514	2520	300	110	900	120	-	-	25	3	20	12	18	2163
21 ОСТ 34-10-573	2200	2240	1514	2710	350	110	900	120	-	-	25	3	20	12	18	2371
22 ОСТ 34-10-573	100	108	404	360	40	45	100	20	-	-	4	3	4	4	5	9
23 ОСТ 34-10-573	125	133	404	385	40	45	100	20	-	-	4	3	4	4	6	10
24 ОСТ 34-10-573	150	159	404	415	40	45	100	20	-	-	5	3	4	4	7	12
25 ОСТ 34-10-573	200	219	464	510	60	45	150	30	-	-	7	3	4	4	9	26
26 ОСТ 34-10-573	250	273	464	565	60	45	150	30	-	-	8	3	6	4	10	33
27 ОСТ 34-10-573	300	325	564	620	60	45	200	30	-	-	8	3	6	4	10	50
28 ОСТ 34-10-573	350	377	564	670	80	45	200	40	-	-	9	3	6	4	10	64
29 ОСТ 34-10-573	400	426	664	760	80	45	250	40	-	-	9	3	8	6	8	89
30 ОСТ 34-10-573	450	478	664	810	80	45	250	40	-	-	10	3	8	6	8	105
31 ОСТ 34-10-573	500	530	664	860	100	45	250	50	-	-	11	3	8	6	10	126
32 ОСТ 34-10-573	600	630	784	1020	120	50	300	60	-	-	12	3	10	10		209
33 ОСТ 34-10-573	700	720	784	1110	120	50	300	60	-	-	14	4	12	10	12	265
34 ОСТ 34-10-573	800	820	964	1195	200	80	360	95	-	-	16	4	12	10	12	428
35 ОСТ 34-10-573	900	920	964	1300	200	80	360	95	-	-	18	4	14	10	14	511
36 ОСТ 34-10-573	1000	1020	964	1460	200	80	360	95	-	-	20	4	14	10	16	624
37 ОСТ 34-10-573	1200	1220	1164	1665	200	80	450	95	-	-	20	4	16	12	18	873
38 ОСТ 34-10-573	1400	1420	1344	1900	250	115	500	125	-	-	25	4	18	14	20	1411
39 ОСТ 34-10-573	100	108	404	360	40	45	100	20	-	-	4	4	4	4	6	10
40 ОСТ 34-10-573	125	133	404	385	40	45	100	20	-	-	4	4	4	4	6	11
41 ОСТ 34-10-573	150	159	464	445	60	45	150	30	-	-	5	4	6	4	7	21
42 ОСТ 34-10-573	200	219	464	510	60	45	150	30	-	-	7	4	6	4	8	28
43 ОСТ 34-10-573	250	273	564	560	80	45	200	40	-	-	8	4	6	6	10	47
44 ОСТ 34-10-573	300	325	564	615	80	45	200	40	-	-	8	4	6	6	10	57
45 ОСТ 34-10-573	350	377	564	665	100	45	200
