Компенсатор прямоугольный двухлинзовый ПГВУ 247-86

31 вариант товара

Выбрать

Марка компенсатораПГВУ 247-86

ТипЛинзовый

Количество линзДвухлинзовый

Нормативный документГОСТ 30780-2002

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Самовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

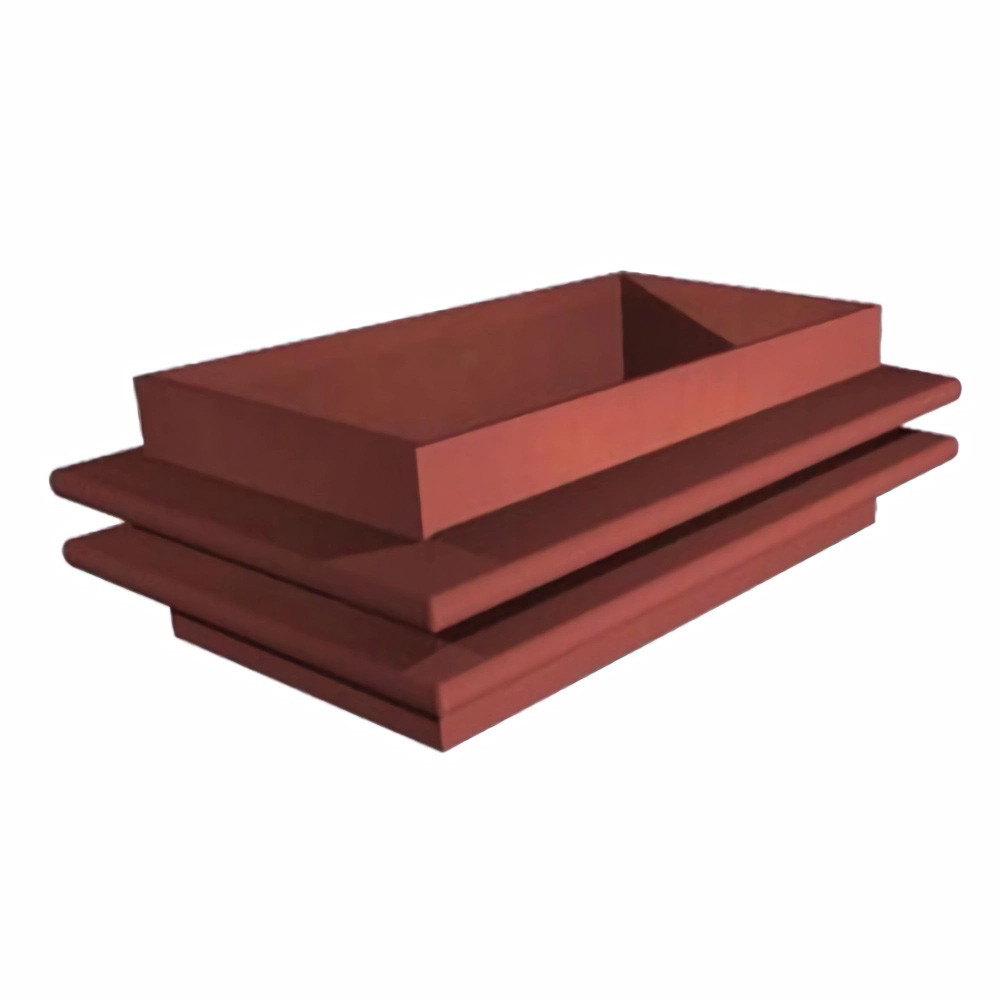

Компенсатор ПГВУ 247-86 — это линзовый прямоугольный компенсатор, предназначенный для компенсации температурных удлинений прямоугольных газовоздуховодов тепловых электростанций. Устройство эффективно устраняет вибрации, деформации и смещения, вызванные изменениями давления, температуры и другими факторами, что значительно увеличивает срок эксплуатации трубопроводов.

Особенности и преимущества:
- Назначение:
  - Используется в газовоздуховодах, функционирующих в условиях малоагрессивных сред.
  - Работает при избыточном давлении до 0,02 МПа (2000 мм.в.ст.) и температуре от -10 до +425 °C.

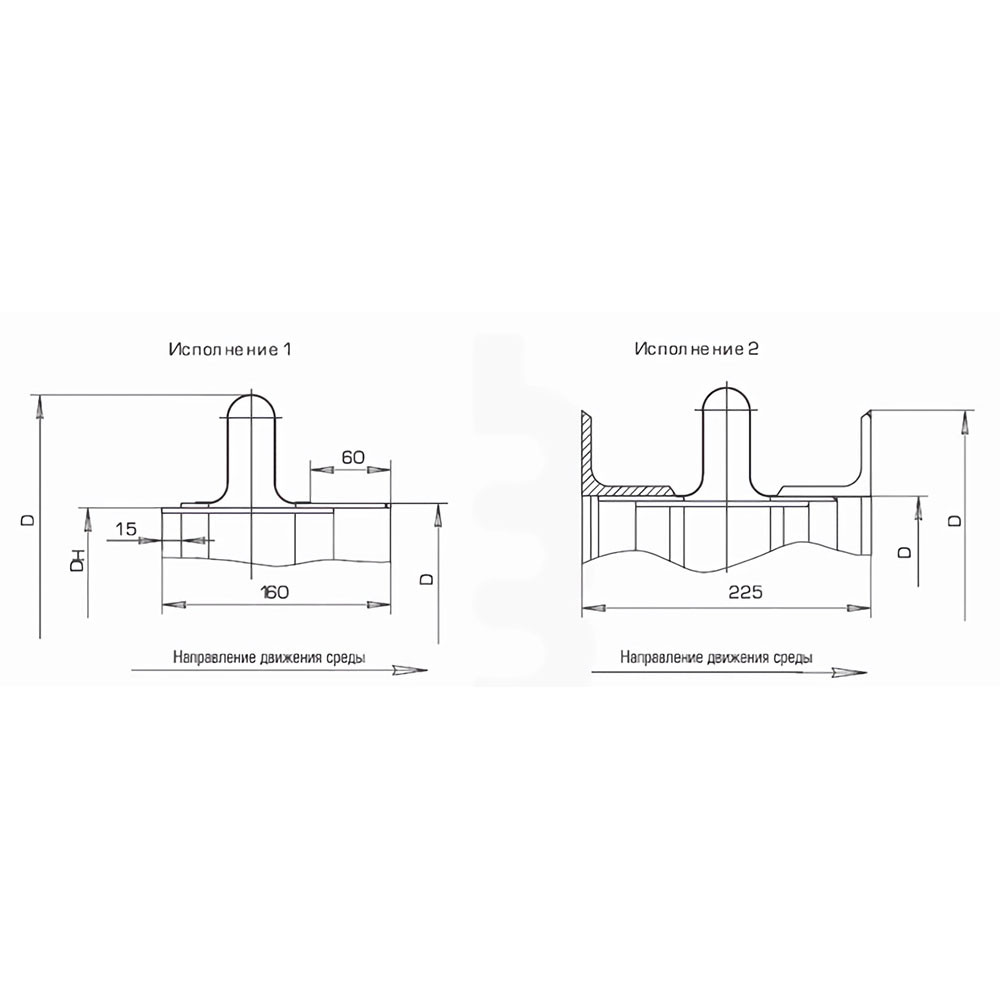

- Исполнения:
  - Исполнение 1: без фланца.
  - Исполнение 2: с фланцем, изготовленным из равнобоких уголков.
- Компенсирующая способность:
  - Однолинзовый компенсатор компенсирует удлинения до 10 мм.
  - При предварительном растяжении во время монтажа компенсирующая способность увеличивается до 20 мм.
Области применения:
- Жилищно-коммунальное хозяйство.
- Строительство.
- Нефтегазовая, химическая, металлургическая и энергетическая промышленности.
- Военно-промышленные и авиационно-космические комплексы.
Функциональные преимущества:
- Эффективно устраняет вибрации и деформации, обеспечивая стабильность конструкции.
- Предотвращает нежелательные смещения, вызванные изменениями температуры и давления.
- Устойчив к воздействию внешней среды и эксплуатационных нагрузок.
Характеристики компенсатора ПГВУ 247-86
Марка компенсатора: ПГВУ 247-86
Тип: Линзовый
Форма сечения: Прямоугольная
Количество линз: Двухлинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ГОСТ 30780-2002
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращайтесь по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ГОСТ 30780-2002
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

Доступные варианты изготовления компенсатора ПГВУ 247-86

Обозначение компенсаторов	Размеры, мм					Жесткость компенсатора, Rk, кгс	Масса, кг
Обозначение компенсаторов	Проход условный, ВхL	B	B1	L	L1	Жесткость компенсатора, Rk, кгс	Исполнение 1	Исполнение 2
01 ПГВУ 247-86	300×400	308	475	408	575	26	19,9	32
02 ПГВУ 247-86	300×500			508	675	30	23,2	36
03 ПГВУ 247-86	300×600			608	775	34	25,4	41
04 ПГВУ 247-86	400×500	408	575	508	675	34	25,4	41
05 ПГВУ 247-86	400×600			608	775	37	28,2	45
06 ПГВУ 247-86	400×800			808	975	45	33,7	53
07 ПГВУ 247-86	500×600	508	675	608	775	40	31	49
08 ПГВУ 247-86	500×800			808	975	48	36,4	57
09 ПГВУ 247-86	500×1000			1008	1175	55	41,9	68
10 ПГВУ 247-86	600×800	608	775	808	975	52	39,3	61
11 ПГВУ 247-86	600×1000			1008	1175	59	44,8	72
12 ПГВУ 247-86	600×1200			1208	1375	66	50	79
13 ПГВУ 247-86	800×1000	808	975	1008	1175	66	50	79
14 ПГВУ 247-86	800×1200			1208	1375	74	55,5	86
15 ПГВУ 247-86	800×1600			1608	1775	88	66,6	103
16 ПГВУ 247-86	1000×1200	1008	1175	1208	1375	80	61,1	95
17 ПГВУ 247-86	1050×1350	1058	1225	1358	1525	88	66,6	103
18 ПГВУ 247-86	1000×1600	1008	1175	1608	1775	95	72,1	111
19 ПГВУ 247-86	1000×2000	1008	1175	2008	2175	110	83,1	128
20 ПГВУ 247-86	1200×1600	1208	1375	1608	1775	100	76,6	120
21 ПГВУ 247-86	1200×2000			2008	2175	120	-	137
22 ПГВУ 247-86	1200×2400			2408	2575	132	-	154
23 ПГВУ 247-86	1500×2750	1508	1675	2758	2925	150	-	181
24 ПГВУ 247-86	1600×2000	1608	1775	2008	2175	132	-	154
25 ПГВУ 247-86	1600×2400			2408	2575	146	-	170
26 ПГВУ 247-86	1600×3200			3208	3375	175	-	204
27 ПГВУ 247-86	2000×2400	2008	2175	2408	2575	160	-	187
28 ПГВУ 247-86	2000×3200			3208	3375	190	-	220
29 ПГВУ 247-86	2000×4000			4008	4175	210	-	256
30 ПГВУ 247-86	2400×3200	2408	2575	3208	3375	205	-	238
31 ПГВУ 247-86	2400×4000	2408	2575	4008	4175	230	-	270
