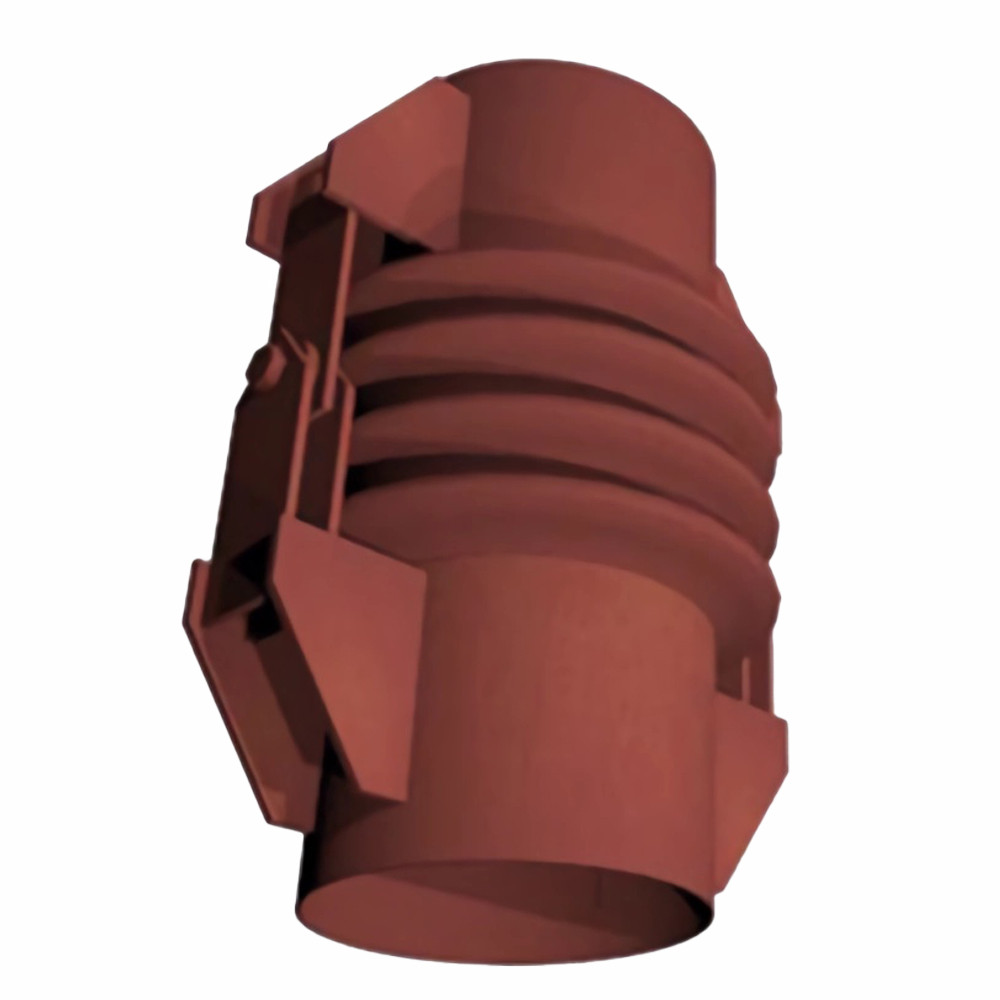

Компенсатор четырехлинзовый угловой ОСТ 34-10-576-93

68 вариантов товара

Выбрать

Марка компенсатораОСТ 34-10-576-93

ТипЛинзовый

Количество линзЧетырехлинзовый

Нормативный документОСТ 34-10-576

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Самовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

Компенсатор трёхлинзовый угловой ОСТ 34-10-575-93 – это высокоэффективное устройство, предназначенное для компенсации температурных расширений и угловых деформаций трубопроводов, работающих в условиях высоких температур и давления. Благодаря трёхлинзовой конструкции компенсатор обеспечивает максимальную гибкость и снижает механические нагрузки на трубопроводную систему.

Компенсатор используется в трубопроводах с Г-, П-, Z-образными схемами и другими шарнирными конструкциями. Он эффективно работает в водной и паровой среде, предотвращая деформацию трубопровода при изменениях температуры.

Технические характеристики:
- Тип компенсатора: угловой трёхлинзовый.
- Диапазон диаметров (Dy): от 100 до 2200 мм.
- Рабочее давление: до 1,6 МПа (16 кгс/см²).
- Рабочая температура:
  - Для Dy ≤ 400 мм – до 425 °C.
  - Для Dy > 400 мм – до 300 °C.
- Материал: высокопрочная углеродистая или нержавеющая сталь, устойчивая к механическим и температурным нагрузкам.
- Назначение: компенсация угловых и сдвиговых перемещений трубопровода.
Преимущества:
- Максимальная гибкость и надёжность: три линзы обеспечивают эффективное поглощение температурных изменений длины трубопровода, предотвращая повреждения и преждевременный износ.
- Высокая устойчивость к температурным воздействиям: подходит для эксплуатации в условиях до 425 °C, что делает его идеальным выбором для паровых и водных систем.
- Универсальность применения: используется в сложных схемах трубопроводов (Г-, П-, Z-образных), а также в шарнирных системах компенсации.
- Снижение нагрузок на систему: защищает трубопровод от деформаций, продлевая срок службы всей инженерной конструкции.
- Соответствие стандарту ОСТ 34-10-575-93: гарантирует соответствие отраслевым требованиям, обеспечивая надёжность и безопасность эксплуатации.
Область применения:
- Системы теплоснабжения и паропроводы.
- Промышленные трубопроводные системы.
- Энергетические объекты.
- Нефтехимическая и газовая отрасли.
Характеристики компенсатора ОСТ 34-10-576-93
Марка компенсатора: ОСТ 34-10-576-93
Тип: Линзовый
Форма сечения: Угловой
Количество линз: Четырехлинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ОСТ 34-10-576
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращайтесь по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ОСТ 34-10-576-93
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

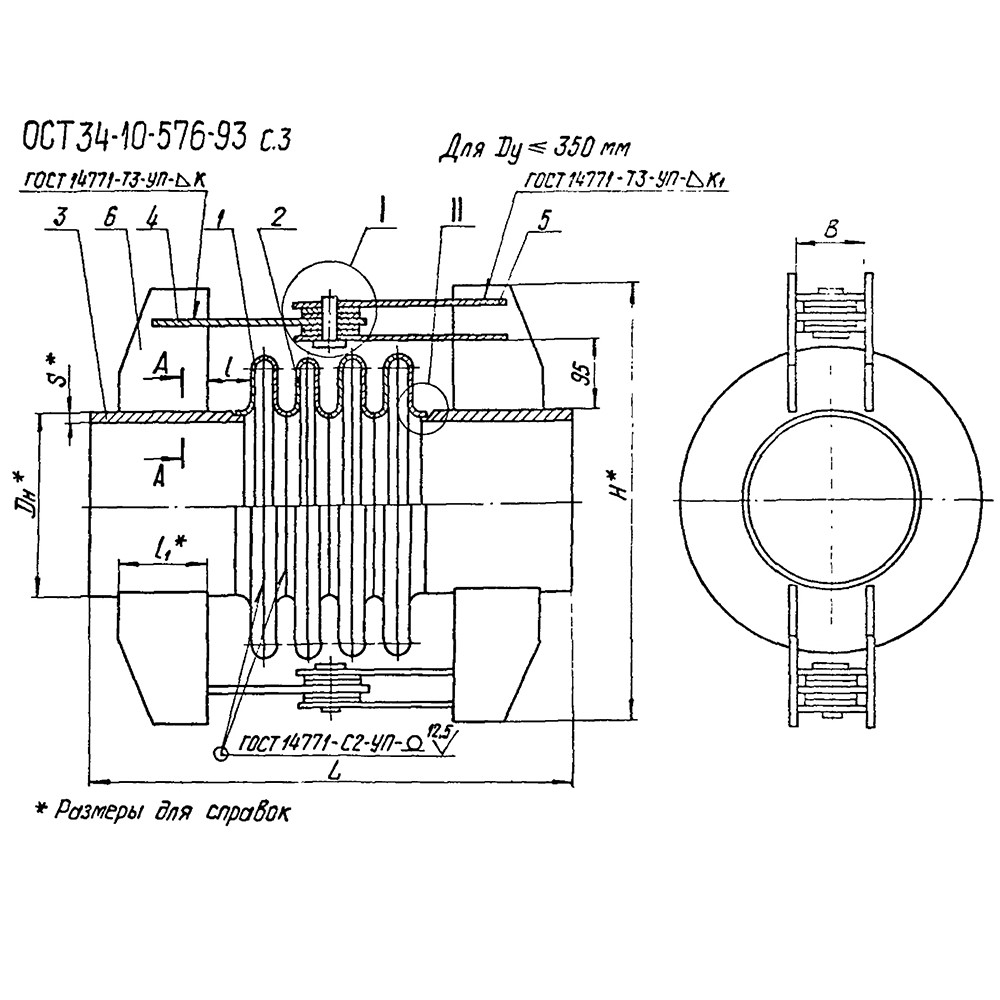

Доступные варианты изготовления компенсатора ОСТ 34-10-576-93

Обозначение компенсатора	Размеры, мм												Масса, кг
Обозначение компенсатора	Проход условный, Dу	Dн	L	H	В	l₁	l₂	S	S₁	к	к₁	к₂
01 ОСТ 34-10-576	100	108	596	360	40	100	20	4	2,5	4	4	4	16
02 ОСТ 34-10-576	125	133	596	385	40	100	20	4	2,5	4	4	4	18
03 ОСТ 34-10-576	150	159	596	415	40	100	20	5	2,5	4	4	5	20
04 ОСТ 34-10-576	200	219	656	515	40	150	20	7	2,5	4	4	7	34
05 ОСТ 34-10-576	250	273	656	565	60	150	30	8	2,5	4	4	9	44
06 ОСТ 34-10-576	300	325	656	620	60	150	30	8	2,5	4	4	9	54
07 ОСТ 34-10-576	350	377	756	670	60	200	30	9	2,5	6	4	9	78
08 ОСТ 34-10-576	400	426	756	720	80	200	40	9	2,5	6	6	9	89
09 ОСТ 34-10-576	450	478	856	810	80	250	40	7	2,5	6	6	8	102
10 ОСТ 34-10-576	500	530	856	865	80	250	40	8	2,5	8	6	8	120
11 ОСТ 34-10-576	600	630	976	1020	100	300	50	8	2,5	8	6	8	173
12 ОСТ 34-10-576	700	720	976	1110	120	300	60	10	2,5	10	8	8	226
13 ОСТ 34-10-576	800	820	976	1205	150	300	60	11	2,5	10	8	10	270
14 ОСТ 34-10-576	900	920	1136	1310	150	360	75	12	2,5	10	8	10	365
15 ОСТ 34-10-576	1000	1020	1136	1410	150	360	75	14	2,5	12	8	12	439
16 ОСТ 34-10-576	1200	1220	1256	1665	200	400	95	14	3	12	10	12	651
17 ОСТ 34-10-576	1400	1420	1496	1900	250	500	115	14	3	14	10	12	892
18 ОСТ 34-10-576	1600	1620	1496	2090	300	500	115	20	3	16	10	14	1327
19 ОСТ 34-10-576	1800	1820	1496	2295	300	500	115	25	3	16	10	18	1768
20 ОСТ 34-10-576	2000	2040	1706	2520	300	900	120	25	3	20	12	18	2272
21 ОСТ 34-10-576	2200	2240	1706	2710	350	900	120	25	3	20	12	18	2490
22 ОСТ 34-10-576	100	108	596	360	40	100	20	4	3	4	4	5	17
23 ОСТ 34-10-576	125	133	596	385	40	100	20	4	3	4	4	6	19
24 ОСТ 34-10-576	150	159	596	415	40	100	20	5	3	4	4	7	22
25 ОСТ 34-10-576	200	219	656	510	60	150	30	7	3	4	4	9	39
26 ОСТ 34-10-576	250	273	656	565	60	150	30	8	3	6	4	10	49
27 ОСТ 34-10-576	300	325	756	620	60	200	30	8	3	6	4	10	68
28 ОСТ 34-10-576	350	377	756	670	80	200	40	9	3	6	4	10	85
29 ОСТ 34-10-576	400	426	856	760	80	250	40	9	3	8	6	8	112
30 ОСТ 34-10-576	450	478	856	810	80	250	40	10	3	8	6	8	130
31 ОСТ 34-10-576	500	530	856	860	100	250	50	11	3	8	6	10	157
32 ОСТ 34-10-576	600	630	976	1020	120	300	60	12	3	10	10	10	237
33 ОСТ 34-10-576	700	720	976	1110	120	300	60	14	4	12	10	12	316
34 ОСТ 34-10-576	800	820	1156	1195	200	360	95	16	4	12	10	12	488
35 ОСТ 34-10-576	900	920	1156	1300	200	360	95	18	4	14	10	14	578
36 ОСТ 34-10-576	1000	1020	1156	1460	200	360	95	20	4	14	10	16	695
37 ОСТ 34-10-576	1200	1220	1356	1665	200	450	95	20	4	16	12	18	957
38 ОСТ 34-10-576	1400	1420	1536	1900	250	500	125	25	4	18	14	20	1512
39 ОСТ 34-10-576	100	108	596	360	40	100	20	4	4	4	4	6	20
40 ОСТ 34-10-576	125	133	596	385	40	100	20	4	4	4	4	6	23
41 ОСТ 34-10-576	150	159	656	445	60	150	30	5	4	6	4	7	35
42 ОСТ 34-10-576	200	219	656	510	60	150	30	7	4	6	4	8	45
43 ОСТ 34-10-576	250	273	756	560	80	200	40	8	4	6	6	10	68
44 ОСТ 34-10-576	300	325	756	615	80	200	40	8	4	6	6	10	80
45 ОСТ 34-10-576	350	377	756	665	100	200	50	9	4	8	6	10	98
46 ОСТ 34-10-576	400	426	976	815	100	300	50	9	4	8	6	8	149
47 ОСТ 34-10-576	450	478	976	865	100	300	50	10	4	10	8	8	174
48 ОСТ 34-10-576	500	530	1096	915	120	360	60	11	4	10	10	10	236
49 ОСТ 34-10-576	600	630	1096	1020	120	360	60	14	4	12	10	10	307
50 ОСТ 34-10-576	700	720	1156	1090	200	360	95	16	4	12	10	12	453
51 ОСТ 34-10-576	800	820	1156	1255	200	360	95	18	4	16	12	16	563
52 ОСТ 34-10-576	900	920	1256	1360	200	400	95	20	4	16	12	16	714
53 ОСТ 34-10-576	1000	1020	1456	1500	200	500	95	20	4	16	12	16	905
54 ОСТ 34-10-576	1200	1220	1736	1700
