Компенсатор двухлинзовый сдвоенный угловой ОСТ 34-10-578-93

55 вариантов товара

Выбрать

Марка компенсатораОСТ 34-10-578-93

ТипЛинзовый

Количество линзДвухлинзовый

Нормативный документОСТ 34-10-578

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Cамовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

Компенсатор двухлинзовый сдвоенный угловой ОСТ 34-10-578-93 – это надёжное устройство, предназначенное для компенсации температурных расширений и угловых перемещений в трубопроводных системах сложных пространственных схем, таких как Г-, П-, Z-образные конструкции. Благодаря сдвоенной конструкции и двухлинзовому исполнению, компенсатор обеспечивает повышенную компенсирующую способность и долговечность эксплуатации.

Данное устройство защищает трубопроводы от тепловых расширений, механических нагрузок и смещений, предотвращая их повреждение и продлевая срок службы всей системы. Широко применяется в теплоэнергетике, нефтехимической и газовой промышленности, а также на промышленных объектах с высокотемпературными средами.

Технические характеристики:
- Тип компенсатора: двухлинзовый сдвоенный угловой.
- Диапазон диаметров (Dy): от 100 до 2200 мм.
- Рабочее давление:
  - Ру 0,6 МПа (6 кгс/см²)
  - Ру 1,0 МПа (10 кгс/см²)
  - Ру 1,6 МПа (16 кгс/см²)
- Рабочая температура:
  - До 300 °C для Dy > 400 мм.
  - До 425 °C для Dy ≤ 400 мм.
Конструкция:
- Полностью сварное соединение.
- Шарнирная схема позволяет компенсатору двигаться в угловой плоскости.
- Дополнительная термическая обработка для снятия остаточных напряжений.
Преимущества:
- Увеличенная компенсирующая способность: Две линзы в конструкции обеспечивают высокую гибкость и эффективность в условиях значительных температурных колебаний.
- Надёжность и долговечность: Использование качественных материалов и термическая обработка после сварки гарантируют прочность и герметичность изделия.
- Широкий диапазон применения: Идеально подходит для промышленных объектов, включая теплоэнергетику, нефтехимию, металлургию и газовую отрасль.
- Снижение механических нагрузок: Компенсатор защищает трубопровод от деформаций и продлевает срок службы всей системы.
- Соответствие отраслевым стандартам: Изготовлен в соответствии с ОСТ 34-10-578-93, что гарантирует безопасность и надёжность эксплуатации.
Область применения:
- Паропроводы и системы горячего водоснабжения.
- Трубопроводные сети сложных пространственных схем.
- Теплоэнергетические установки и промышленные предприятия.
- Нефтеперерабатывающие заводы и химическая промышленность.
Характеристики компенсатора ОСТ 34-10-578-93
Марка компенсатора: ОСТ 34-10-578-93
Тип: Линзовый
Форма сечения: Угловой сдвоенный
Количество линз: Двухлинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ОСТ 34-10-578
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращаться по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ОСТ 34-10-578-93
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

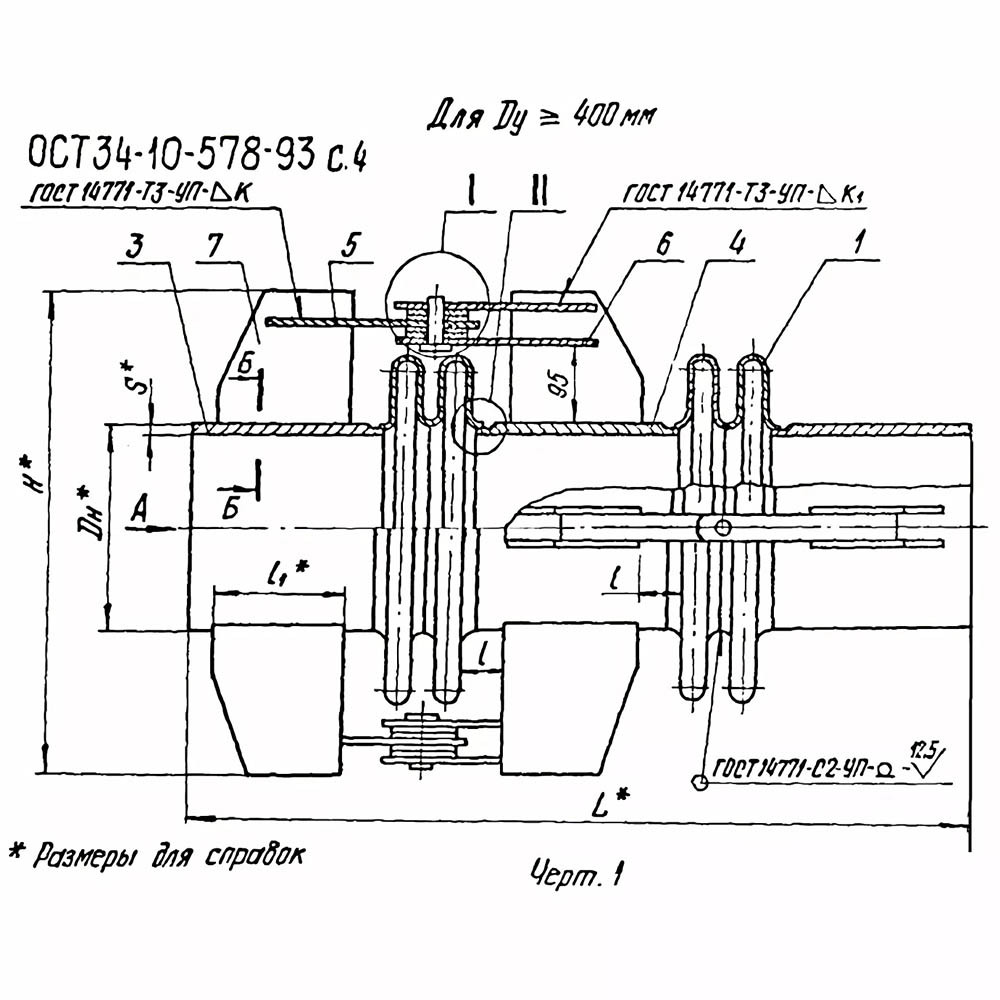

Доступные варианты изготовления компенсатора ОСТ 34-10-578-93

Обозначение компенсатора	Размеры, мм													Масса, кг
Обозначение компенсатора	Проход условный, Dy	Dн	L	H	B	l	l1	l2	S	S1	k	k1	k2	Масса, кг
01 ОСТ 34-10-578	100	108	766	360	40	45	100	20	4	2,5	4	4	4	21
02 ОСТ 34-10-578	125	133	766	385	40	45	100	20	4	2,5	4	4	4	23
03 ОСТ 34-10-578	150	159	766	415	40	45	100	20	5	2,5	4	4	5	26
04 ОСТ 34-10-578	200	219	856	515	40	45	150	20	7	2,5	4	4	7	47
05 ОСТ 34-10-578	250	273	856	565	60	45	150	30	8	2,5	4	4	9	62
06 ОСТ 34-10-578	300	325	856	620	60	45	150	30	8	2,5	4	4	9	75
07 ОСТ 34-10-578	350	377	1006	670	60	45	200	30	9	2,5	6	4	9	113
08 ОСТ 34-10-578	400	426	1006	720	80	45	200	40	9	2,5	6	6	8	130
09 ОСТ 34-10-578	450	478	1156	810	80	45	250	40	7	2,5	6	6	8	153
10 ОСТ 34-10-578	500	530	1156	865	80	45	250	40	8	2,5	8	6	8	181
11 ОСТ 34-10-578	600	630	1356	1020	100	50	300	50	8	2,5	8	6	8	267
12 ОСТ 34-10-578	700	720	1356	1110	120	50	300	60	10	2,5	10	10	8	350
13 ОСТ 34-10-578	800	820	1356	1205	150	50	300	60	11	2,5	10	10	10	415
14 ОСТ 34-10-578	900	920	1576	1310	150	65	360	75	12	2,5	10	10	10	556
15 ОСТ 34-10-578	1000	1020	1576	1410	150	65	360	75	14	2,5	12	10	12	665
16 ОСТ 34-10-578	1200	1220	1756	1665	200	85	400	95	14	2,5	12	10	12	1008
17 ОСТ 34-10-578	1400	1420	2136	1900	250	100	500	115	14	2,5	14	10	12	1391
18 ОСТ 34-10-578	1600	1620	2136	2090	300	100	500	115	20	3	16	10	14	2064
19 ОСТ 34-10-578	1800	1820	2136	2295	300	100	500	115	25	3	16	10	18	2744
20 ОСТ 34-10-578	2000	2040	2436	2520	300	110	600	120	25	3	20	12	18	3507
21 ОСТ 34-10-578	2200	2240	2436	2710	350	110	600	120	25	3	20	12	18	3838
22 ОСТ 34-10-578	100	108	766	360	40	45	100	20	4	3	4	4	5	22
23 ОСТ 34-10-578	125	133	766	385	40	45	100	20	4	3	4	4	6	24
24 ОСТ 34-10-578	150	159	766	415	40	45	100	20	5	3	4	4	7	28
25 ОСТ 34-10-578	200	219	856	510	60	45	150	30	7	3	4	4	9	54
26 ОСТ 34-10-578	250	273	856	565	60	45	150	30	8	3	6	4	10	67
27 ОСТ 34-10-578	300	325	1006	620	60	45	200	30	8	3	6	4	10	95
28 ОСТ 34-10-578	350	377	1006	670	80	45	200	40	9	3	6	4	10	122
29 ОСТ 34-10-578	400	426	1156	760	80	45	250	40	9	3	8	6	8	167
30 ОСТ 34-10-578	450	478	1156	810	80	45	250	40	10	3	8	6	8	191
31 ОСТ 34-10-578	500	530	1156	860	100	45	250	50	11	3	8	6	10	231
32 ОСТ 34-10-578	600	630	1356	1020	120	50	300	60	12	3	10	10	10	362
33 ОСТ 34-10-578	700	720	1356	1110	120	50	300	60	14	4	12	10	12	484
34 ОСТ 34-10-578	800	820	1626	1195	200	80	360	95	16	4	12	10	12	762
35 ОСТ 34-10-578	900	920	1626	1300	200	80	360	95	18	4	14	10	14	894
36 ОСТ 34-10-578	1000	1020	1626	1460	200	80	360	95	20	4	14	10	16	1085
37 ОСТ 34-10-578	1200	1220	1906	1665	200	80	450	95	20	4	16	12	18	1476
38 ОСТ 34-10-578	1400	1420	2176	1900	250	115	500	125	25	4	18	14	20	2337
39 ОСТ 34-10-578	100	108	766	360	40	45	100	20	4	4	4	4	6	26
40 ОСТ 34-10-578	125	133	766	385	40	45	100	20	4	4	4	4	6	28
41 ОСТ 34-10-578	150	159	856	445	60	45	150	30	5	4	6	4	7	48
42 ОСТ 34-10-578	200	219	856	510	60	45	150	30	7	4	6	4	8	61
43 ОСТ 34-10-578	250	273	1006	560	80	45	200	40	8	4	6	6	10	96
44 ОСТ 34-10-578	300	325	1006	615	80	45	200	40	8	4	6	6	10	114
45 ОСТ 34-10-578	350	377	1006	665	100	45	200	50	9	4	8	6	10	139
46 ОСТ 34-10-578	400	426	1336	815	100	45	300	50	9	4	8	6	8	223
47 ОСТ 34-10-578	450	478	1336	865	100	45	300	50	10	4	10	8	8	259
48 ОСТ 34-10-578	500	530	1536	915	120	50	360	60	11	4	10	10	10	365
49 ОСТ 34-10-578	600	630	1536	1020	120	50	360	60	14	4	12	10	10	467
50 ОСТ 34-10-578	700	720	1626	1090	200	80	360	95	16	4	12	10	12	714
51 ОСТ 34-10-578	800	820	1626	1255	200	80	360	95	18	4	16	12	16	890
52 ОСТ 34-10-578	900	920	1756	1360	200	80	400	95	20	4	16	12	16	1117
53 ОСТ 34-10-578	1000	1020	2056	1500	200	80	500	95	20	4	16	12	16	1419
54 ОСТ 34-10-578	1200	1220	2476	1700	220	115	600	110	25	4	20	14	20	2431
55 ОСТ 34-10-578	1400	1420	2476	1940	250	115	700	125	25	4	20	14	20	3161
