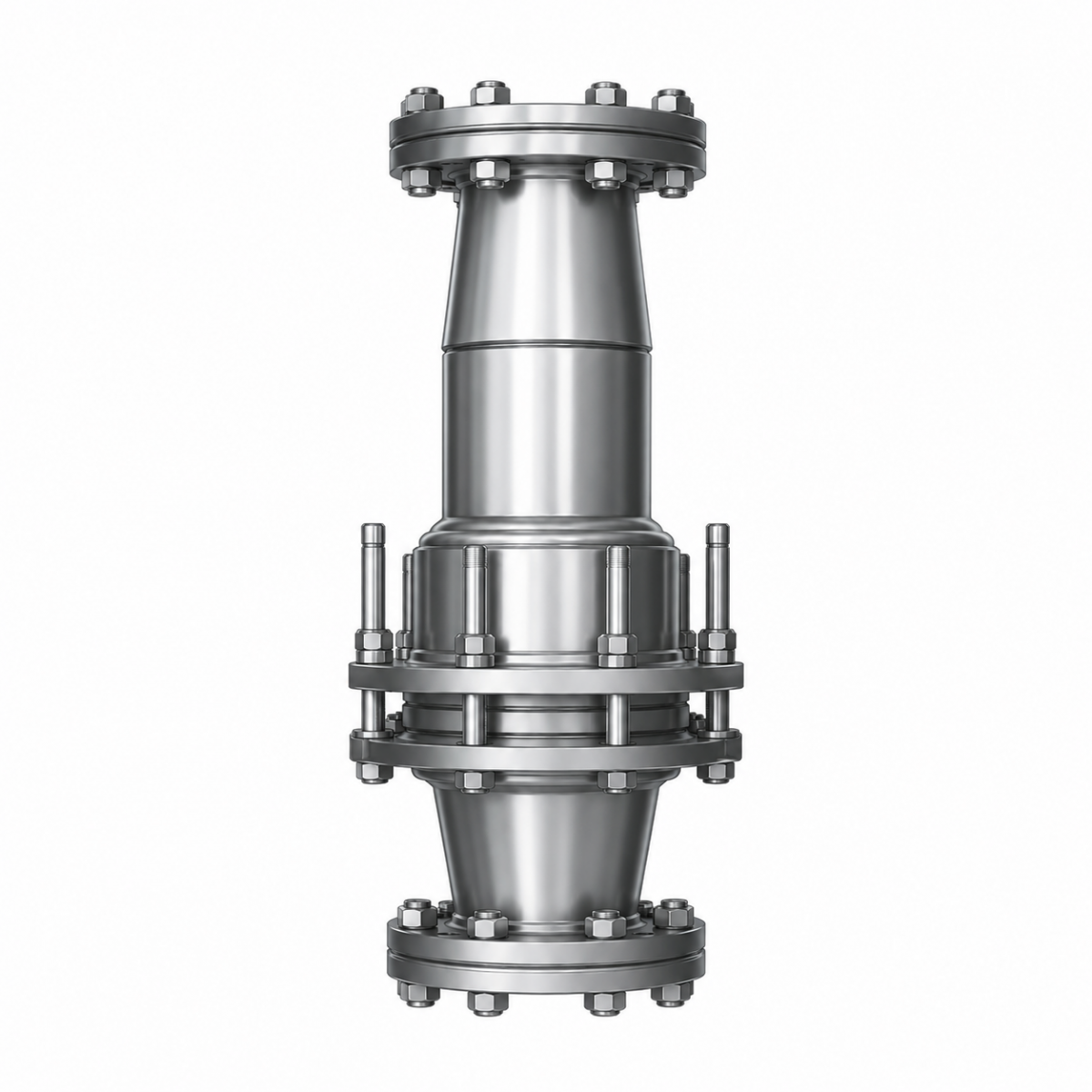

Компенсатор сальниковый серия 7.401-2 3К250-000-01 (К250-16.0) Ду 250

Компенсатор сальниковый серия 7.401-2 3К250-000-01 (К250-16.0) Ду 250 — это изделие для трубопроводов высокого давления, позволяющее компенсировать линейные перемещения и сохранять работоспособность соединения при изменении температуры рабочей среды.

Модель 3К250-000-01 с шифром К250-16.0 рассчитана на условный проход Ду 250 и давление Ру 16,0 МПа. Изделие относится к серии 7.401-2 выпуск 4 и применяется в составе трубопроводов, где необходимо компенсировать перемещения без нарушения герметичности узла.

Технические характеристики компенсатора Ду 250 Ру 16,0

• Серия: 7.401-2
• Выпуск: 4
• Обозначение: 3К250-000-01
• Шифр: К250-16.0
• Тип: сальниковый компенсатор высокого давления
• Условный проход: Ду 250
• Условное давление: Ру 16,0 МПа (160 кгс/см?)
• Наружный присоединительный размер D: 500 мм
• Размер D1: 430 мм
• Размер b2: 108 мм
• Размер d: 39 мм
• Масса: 1000 кг

Особенности конструкции сальникового компенсатора К250-16.0

• Компенсация температурных расширений. Устройство воспринимает осевые перемещения трубопровода и снижает риск появления избыточных напряжений в линии.
• Сальниковое уплотнение. Уплотнительный узел обеспечивает герметичность при рабочем перемещении подвижных элементов компенсатора.
• Работа при высоком давлении. Конструкция рассчитана на эксплуатацию в нагруженных промышленных системах с контролируемыми параметрами среды.
• Разъёмное обслуживание. Сальниковый узел можно обслуживать в составе трубопроводной системы с учётом требований проекта и регламента эксплуатации.
• Соответствие серии 7.401-2. Габаритные и присоединительные размеры подобраны для совместимости с типовыми узлами крепления трубопроводов.

Конструкция и монтаж компенсатора серии 7.401-2

Сальниковый компенсатор устанавливается в трубопроводную линию на участке, где требуется восприятие осевых перемещений. При монтаже важно соблюдать проектное положение изделия, контролировать соосность трубопровода и не допускать перекосов, которые могут повлиять на работу уплотнительного узла.

Для типоразмера Ду 250 учитываются присоединительные размеры D и D1, масса изделия, рабочее давление и требования серии 7.401-2. После установки рекомендуется проверить герметичность соединений, состояние сальникового уплотнения и корректность закрепления трубопровода на опорах.

Производство и контроль качества компенсаторов высокого давления

Компенсаторы сальниковые 3К250-000-01 изготавливаются по документации серии 7.401-2 выпуск 4. При изготовлении контролируются присоединительные размеры, качество сварных соединений, геометрия корпуса, состояние уплотнительных поверхностей и соответствие изделия проектной документации.

Готовая продукция может поставляться с необходимой сопроводительной документацией. Это важно для монтажных организаций, промышленных предприятий и объектов, где требуется подтверждение параметров трубопроводных деталей.

Область применения компенсатора Ду 250 Ру 16,0

• трубопроводы нефтедобывающей и горнорудной промышленности
• вертикальные и наклонные шахтные стволы
• протяжённые трубопроводные линии в горных выработках
• системы транспортировки воды, нефтепродуктов и технологических сред
• узлы крепления и участки трубопроводов с температурными перемещениями
• промышленные объекты, где требуется компенсация осевых перемещений труб

Компенсатор сальниковый серия 7.401-2 3К250-000-01 (К250-16.0) Ду 250 Ру 16,0 — решение для трубопроводов, где требуется компенсация осевых перемещений и сохранение герметичности при работе под давлением. Заказать сальниковый компенсатор можно у производителя МашЭнергоАтом с доставкой по России и странам СНГ.
