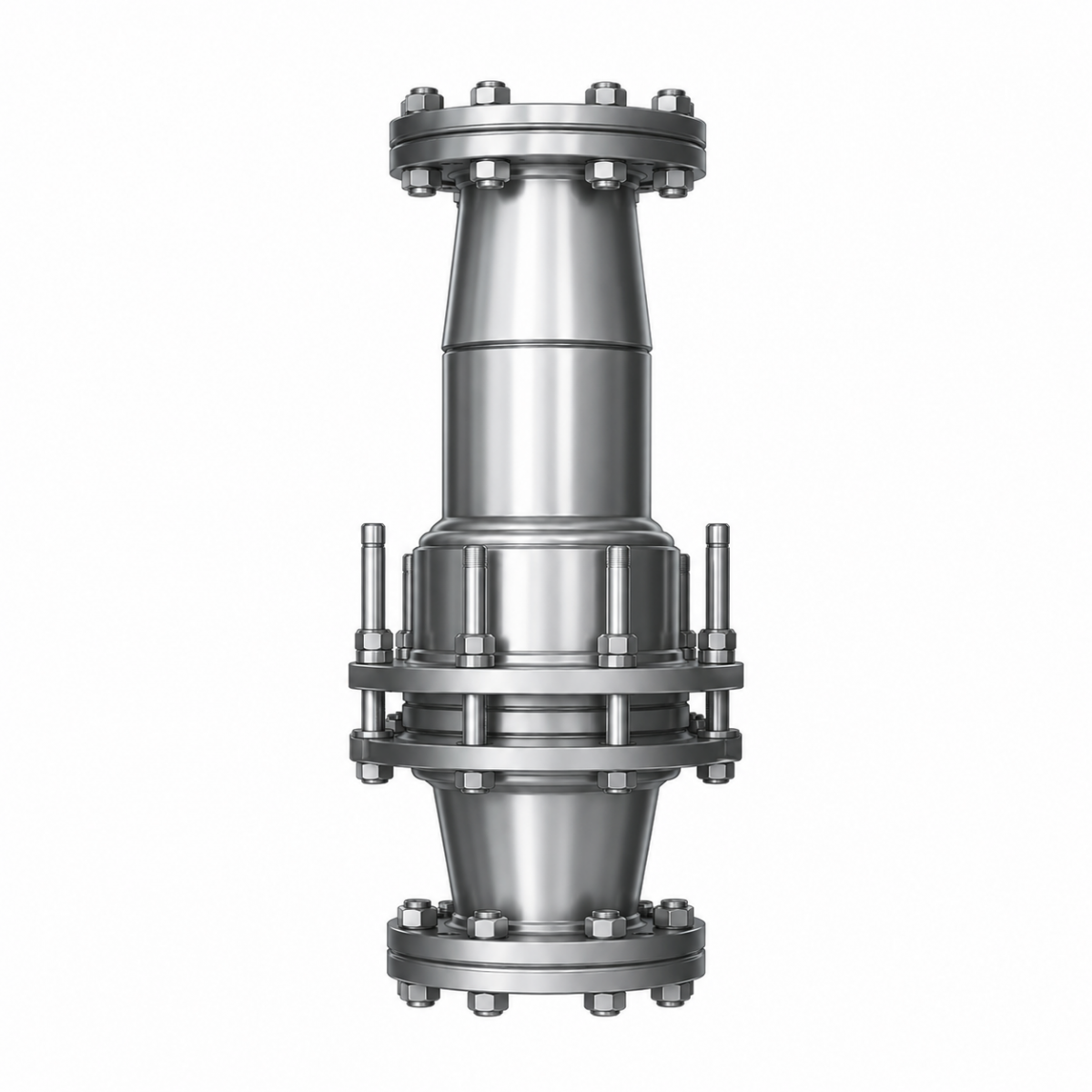

Компенсатор сальниковый серия 7.401-2 3К400-000 (К400-10.0) Ду 400

Компенсатор сальниковый серия 7.401-2 3К400-000 (К400-10.0) Ду 400 — это изделие для трубопроводов высокого давления, позволяющее компенсировать линейные перемещения и сохранять работоспособность соединения при изменении температуры рабочей среды.

Компенсатор К400-10.0 подбирается по диаметру Ду 400, рабочему давлению Ру 10,0 МПа и обозначению по серии 7.401-2 выпуск 7. Такая маркировка помогает быстро сопоставить изделие с проектом трубопровода и требованиями к узлу компенсации.

Технические характеристики компенсатора Ду 400 Ру 10,0

• Серия: 7.401-2
• Выпуск: 7
• Обозначение: 3К400-000
• Шифр: К400-10.0
• Тип: сальниковый компенсатор высокого давления
• Условный проход: Ду 400
• Условное давление: Ру 10,0 МПа (100 кгс/см?)
• Наружный присоединительный размер D: 715 мм
• Размер D1: 620 мм
• Размер b2: 62 мм
• Размер d: 52 мм
• Масса: 1778 кг

Особенности конструкции сальникового компенсатора К400-10.0

• Надёжность в составе трубопровода. Компенсатор помогает уменьшить механическое воздействие на опоры, фланцевые соединения и сопряжённое оборудование.
• Компенсация линейных перемещений. Изделие применяется там, где необходимо учесть удлинение или сокращение труб при изменении температуры.
• Промышленное исполнение. Модель рассчитана на использование в системах с повышенными требованиями к прочности и герметичности.
• Удобство подбора. Обозначение изделия сразу отражает условный проход и рабочее давление, что упрощает проверку по проектной документации.
• Типовая документация. Изготовление по серии 7.401-2 позволяет применять компенсатор в составе стандартных проектных решений.

Конструкция и монтаж компенсатора серии 7.401-2

Сальниковый компенсатор устанавливается в трубопроводную линию на участке, где требуется восприятие осевых перемещений. При монтаже важно соблюдать проектное положение изделия, контролировать соосность трубопровода и не допускать перекосов, которые могут повлиять на работу уплотнительного узла.

Для типоразмера Ду 400 учитываются присоединительные размеры D и D1, масса изделия, рабочее давление и требования серии 7.401-2. После установки рекомендуется проверить герметичность соединений, состояние сальникового уплотнения и корректность закрепления трубопровода на опорах.

Производство и контроль качества компенсаторов высокого давления

Компенсаторы сальниковые 3К400-000 изготавливаются по документации серии 7.401-2 выпуск 7. На производстве проверяются основные размеры D, D1, b2 и d, качество обработки элементов, сборка сальникового узла и готовность изделия к поставке на промышленный объект.

Готовая продукция может поставляться с необходимой сопроводительной документацией. Это важно для монтажных организаций, промышленных предприятий и объектов, где требуется подтверждение параметров трубопроводных деталей.

Область применения компенсатора Ду 400 Ру 10,0

• трубопроводы нефтедобывающей и горнорудной промышленности
• вертикальные и наклонные шахтные стволы
• протяжённые трубопроводные линии в горных выработках
• системы транспортировки воды, нефтепродуктов и технологических сред
• узлы крепления и участки трубопроводов с температурными перемещениями
• промышленные объекты, где требуется компенсация осевых перемещений труб

Компенсатор сальниковый серия 7.401-2 3К400-000 (К400-10.0) Ду 400 Ру 10,0 — решение для трубопроводов, где требуется компенсация осевых перемещений и сохранение герметичности при работе под давлением. Заказать сальниковый компенсатор можно у производителя МашЭнергоАтом с доставкой по России и странам СНГ.
