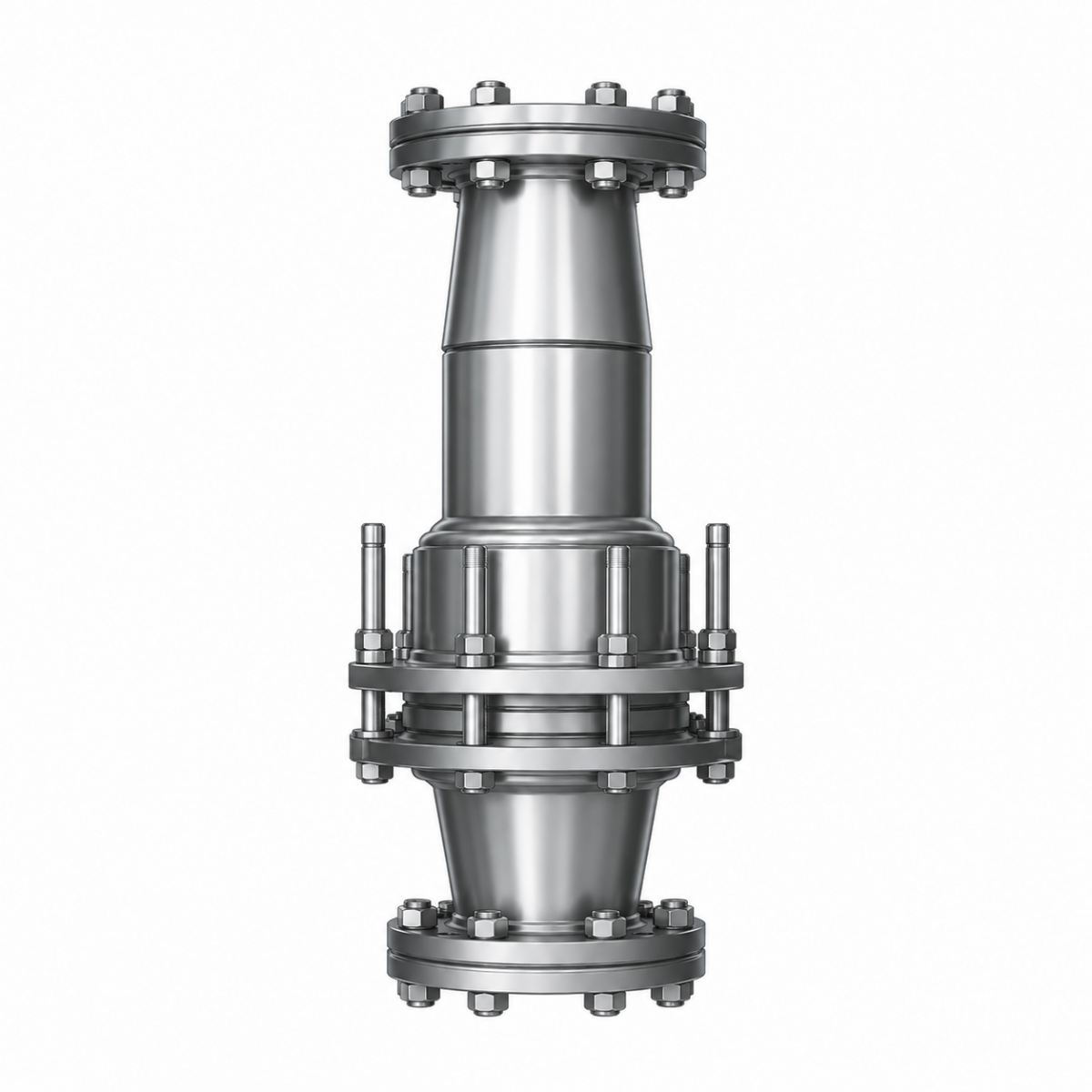

Компенсатор сальниковый серия 7.401-2 1К300-000-02(К300-2.5) Ду 300

Компенсатор сальниковый серия 7.401-2 1К300-000-02(К300-2.5) Ду 300 — это элемент трубопроводной системы, применяемый для компенсации температурных расширений, перепадов нагрузок и перемещений труб при эксплуатации магистралей.

Исполнение 1К300-000-02 предназначено для трубопроводов Ду 300 с условным давлением Ру 2,5 МПа. По серии 7.401-2 выпуск 5 для изделия заданы присоединительные размеры, масса и конструктивные параметры.

Технические характеристики компенсатора Ду 300 Ру 2,5

• Серия: 7.401-2
• Выпуск: 5
• Обозначение: 1К300-000-02
• Шифр: К300-2.5
• Тип: сальниковый компенсатор высокого давления
• Условный проход: Ду 300
• Условное давление: Ру 2,5 МПа (25 кгс/см?)
• Наружный присоединительный размер D: 485 мм
• Размер D1: 430 мм
• Размер b2: 60 мм
• Размер d: 30 мм
• Масса: 940 кг

Особенности конструкции сальникового компенсатора К300-2.5

• Снижение нагрузок на линию. Компенсатор принимает часть перемещений трубопровода и помогает поддерживать стабильную работу протяжённых участков.
• Герметичный сальниковый узел. Уплотнение предназначено для сохранения герметичности при осевом перемещении рабочей части изделия.
• Прочность конструкции. Габариты, присоединительные размеры и масса изделия соответствуют выбранному типоразмеру и давлению.
• Применение в тяжёлых условиях. Компенсаторы серии 7.401-2 востребованы на промышленных и горно-шахтных объектах.
• Совместимость с проектами. Наличие типовой серии упрощает согласование, подбор и замену оборудования на объекте.

Конструкция и монтаж компенсатора серии 7.401-2

Сальниковый компенсатор устанавливается в трубопроводную линию на участке, где требуется восприятие осевых перемещений. При монтаже важно соблюдать проектное положение изделия, контролировать соосность трубопровода и не допускать перекосов, которые могут повлиять на работу уплотнительного узла.

Для типоразмера Ду 300 учитываются присоединительные размеры D и D1, масса изделия, рабочее давление и требования серии 7.401-2. После установки рекомендуется проверить герметичность соединений, состояние сальникового уплотнения и корректность закрепления трубопровода на опорах.

Производство и контроль качества компенсаторов высокого давления

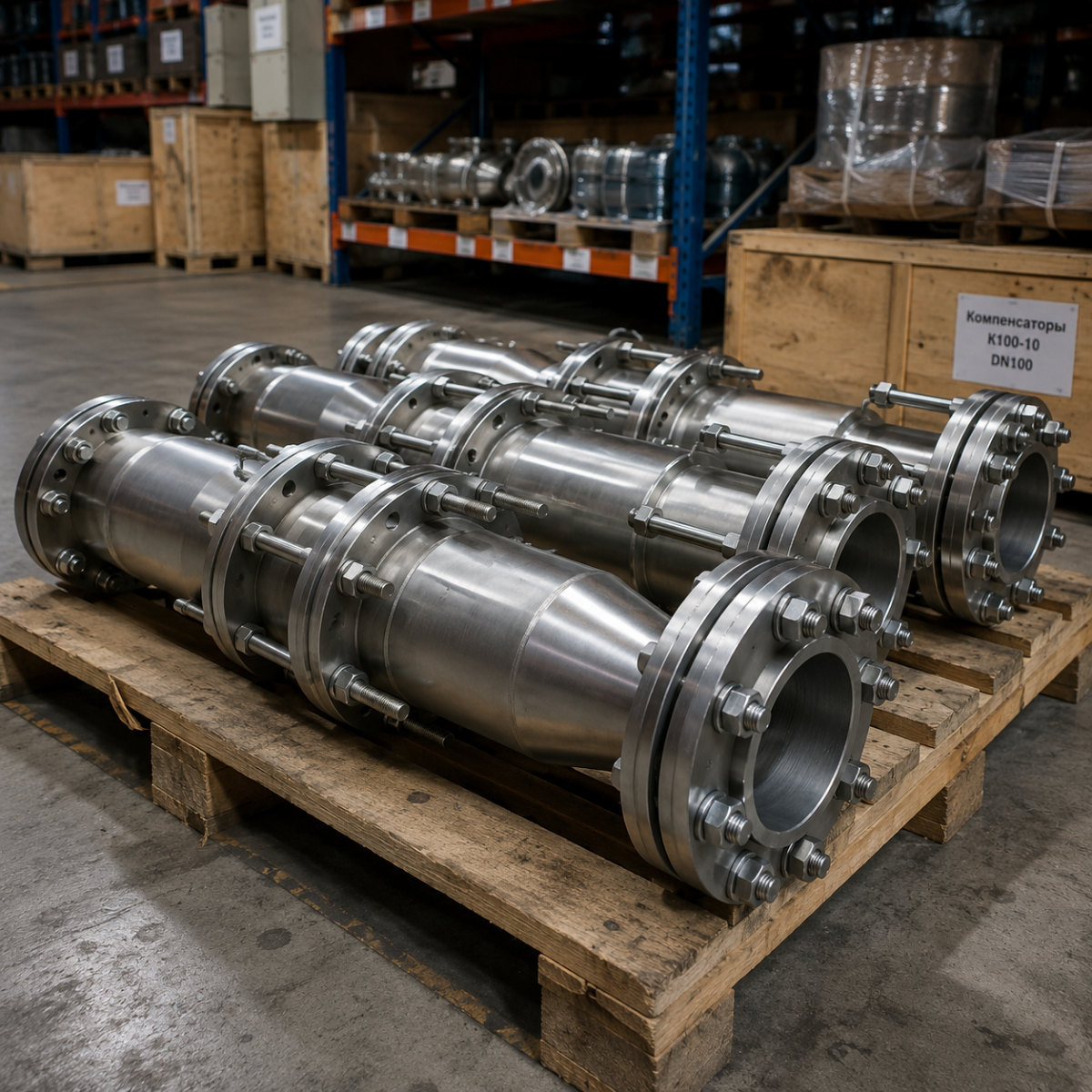

Компенсаторы сальниковые 1К300-000-02 изготавливаются по документации серии 7.401-2 выпуск 5. Контроль качества включает проверку геометрии, комплектности, маркировки, соответствия типоразмеру и готовности компенсатора к дальнейшему монтажу в трубопроводную систему.

Готовая продукция может поставляться с необходимой сопроводительной документацией. Это важно для монтажных организаций, промышленных предприятий и объектов, где требуется подтверждение параметров трубопроводных деталей.

Область применения компенсатора Ду 300 Ру 2,5

• трубопроводы нефтедобывающей и горнорудной промышленности
• вертикальные и наклонные шахтные стволы
• протяжённые трубопроводные линии в горных выработках
• системы транспортировки воды, нефтепродуктов и технологических сред
• узлы крепления и участки трубопроводов с температурными перемещениями
• промышленные объекты, где требуется компенсация осевых перемещений труб

Компенсатор сальниковый серия 7.401-2 1К300-000-02 (К300-2.5) Ду 300 Ру 2,5 — решение для трубопроводов, где требуется компенсация осевых перемещений и сохранение герметичности при работе под давлением. Заказать сальниковый компенсатор можно у производителя МашЭнергоАтом с доставкой по России и странам СНГ.
