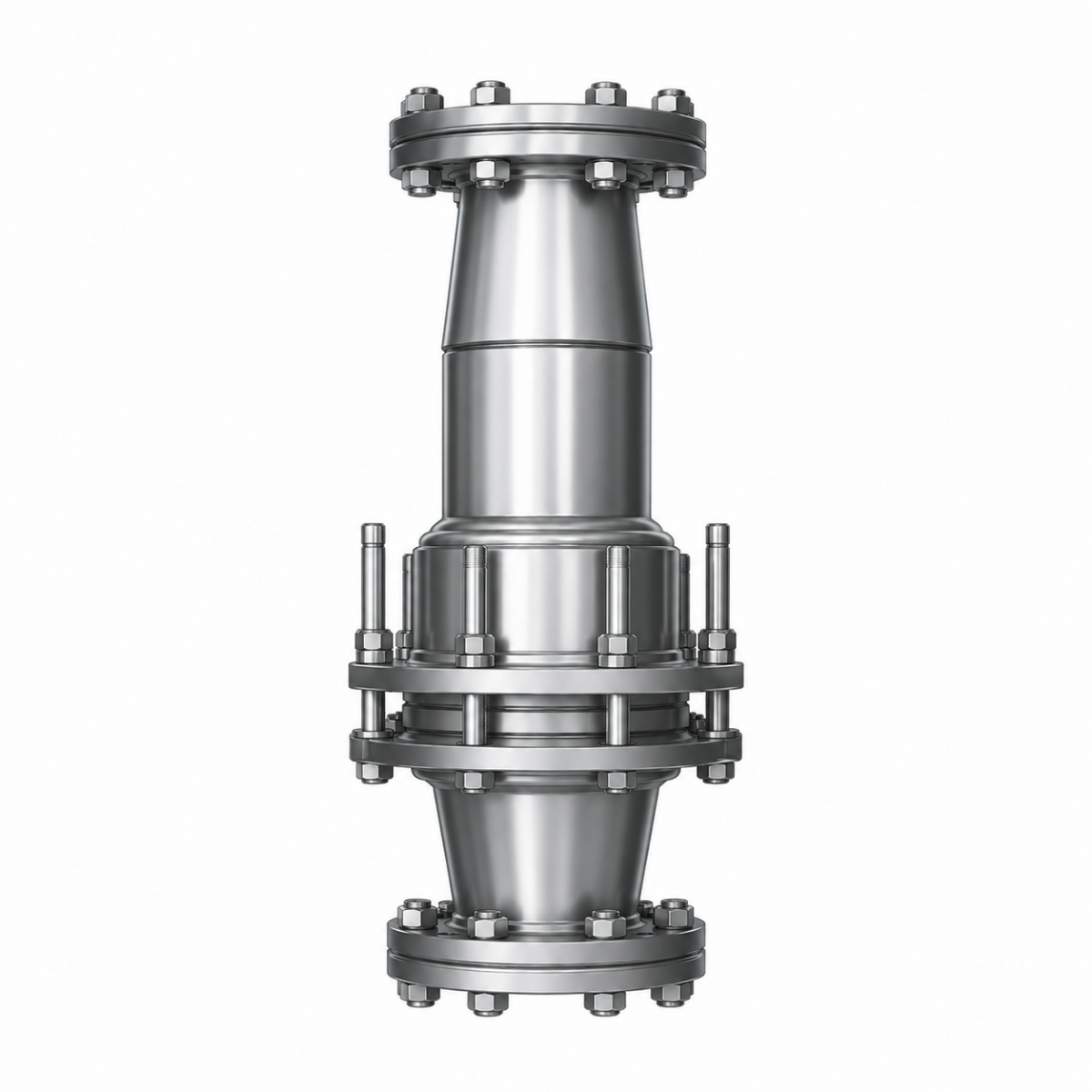

Компенсатор сальниковый серия 7.401-2 3К350-000 (К350-10.0) Ду 350

Компенсатор сальниковый серия 7.401-2 3К350-000 (К350-10.0) Ду 350 — это элемент трубопроводной системы, применяемый для компенсации температурных расширений, перепадов нагрузок и перемещений труб при эксплуатации магистралей.

Модель 3К350-000 с шифром К350-10.0 рассчитана на условный проход Ду 350 и давление Ру 10,0 МПа. Изделие относится к серии 7.401-2 выпуск 6 и применяется в составе трубопроводов, где необходимо компенсировать перемещения без нарушения герметичности узла.

Технические характеристики компенсатора Ду 350 Ру 10,0

• Серия: 7.401-2
• Выпуск: 6
• Обозначение: 3К350-000
• Шифр: К350-10.0
• Тип: сальниковый компенсатор высокого давления
• Условный проход: Ду 350
• Условное давление: Ру 10,0 МПа (100 кгс/см?)
• Наружный присоединительный размер D: 655 мм
• Размер D1: 560 мм
• Размер b2: 130 мм
• Размер d: 52 мм
• Масса: 1468 кг

Особенности конструкции сальникового компенсатора К350-10.0

• Компенсация температурных расширений. Устройство воспринимает осевые перемещения трубопровода и снижает риск появления избыточных напряжений в линии.
• Сальниковое уплотнение. Уплотнительный узел обеспечивает герметичность при рабочем перемещении подвижных элементов компенсатора.
• Работа при высоком давлении. Конструкция рассчитана на эксплуатацию в нагруженных промышленных системах с контролируемыми параметрами среды.
• Разъёмное обслуживание. Сальниковый узел можно обслуживать в составе трубопроводной системы с учётом требований проекта и регламента эксплуатации.
• Соответствие серии 7.401-2. Габаритные и присоединительные размеры подобраны для совместимости с типовыми узлами крепления трубопроводов.

Конструкция и монтаж компенсатора серии 7.401-2

Сальниковый компенсатор устанавливается в трубопроводную линию на участке, где требуется восприятие осевых перемещений. При монтаже важно соблюдать проектное положение изделия, контролировать соосность трубопровода и не допускать перекосов, которые могут повлиять на работу уплотнительного узла.

Для типоразмера Ду 350 учитываются присоединительные размеры D и D1, масса изделия, рабочее давление и требования серии 7.401-2. После установки рекомендуется проверить герметичность соединений, состояние сальникового уплотнения и корректность закрепления трубопровода на опорах.

Производство и контроль качества компенсаторов высокого давления

Компенсаторы сальниковые 3К350-000 изготавливаются по документации серии 7.401-2 выпуск 6. При изготовлении контролируются присоединительные размеры, качество сварных соединений, геометрия корпуса, состояние уплотнительных поверхностей и соответствие изделия проектной документации.

Готовая продукция может поставляться с необходимой сопроводительной документацией. Это важно для монтажных организаций, промышленных предприятий и объектов, где требуется подтверждение параметров трубопроводных деталей.

Область применения компенсатора Ду 350 Ру 10,0

• трубопроводы нефтедобывающей и горнорудной промышленности
• вертикальные и наклонные шахтные стволы
• протяжённые трубопроводные линии в горных выработках
• системы транспортировки воды, нефтепродуктов и технологических сред
• узлы крепления и участки трубопроводов с температурными перемещениями
• промышленные объекты, где требуется компенсация осевых перемещений труб

Компенсатор сальниковый серия 7.401-2 3К350-000 (К350-10.0) Ду 350 Ру 10,0 — решение для трубопроводов, где требуется компенсация осевых перемещений и сохранение герметичности при работе под давлением. Заказать сальниковый компенсатор можно у производителя МашЭнергоАтом с доставкой по России и странам СНГ.
