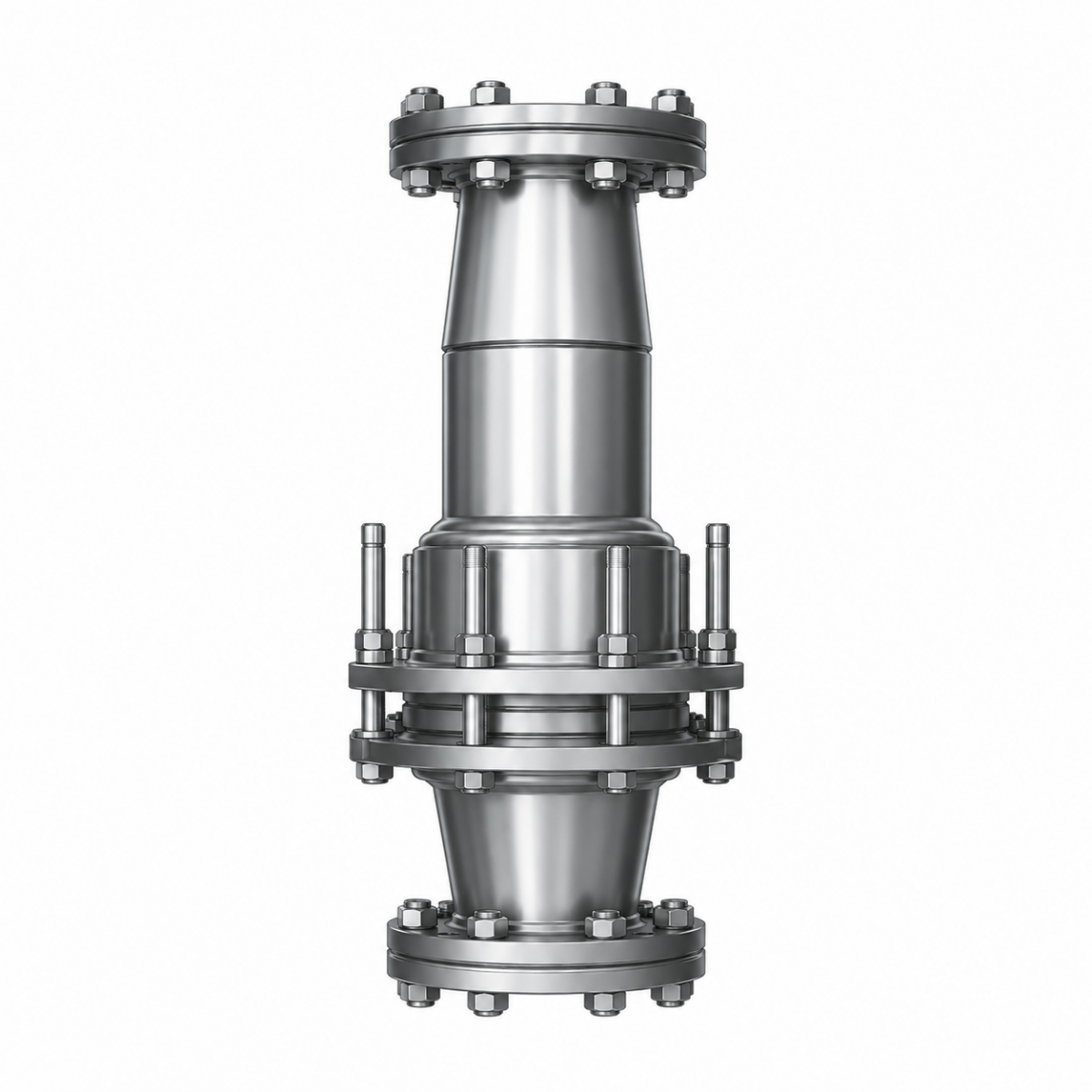

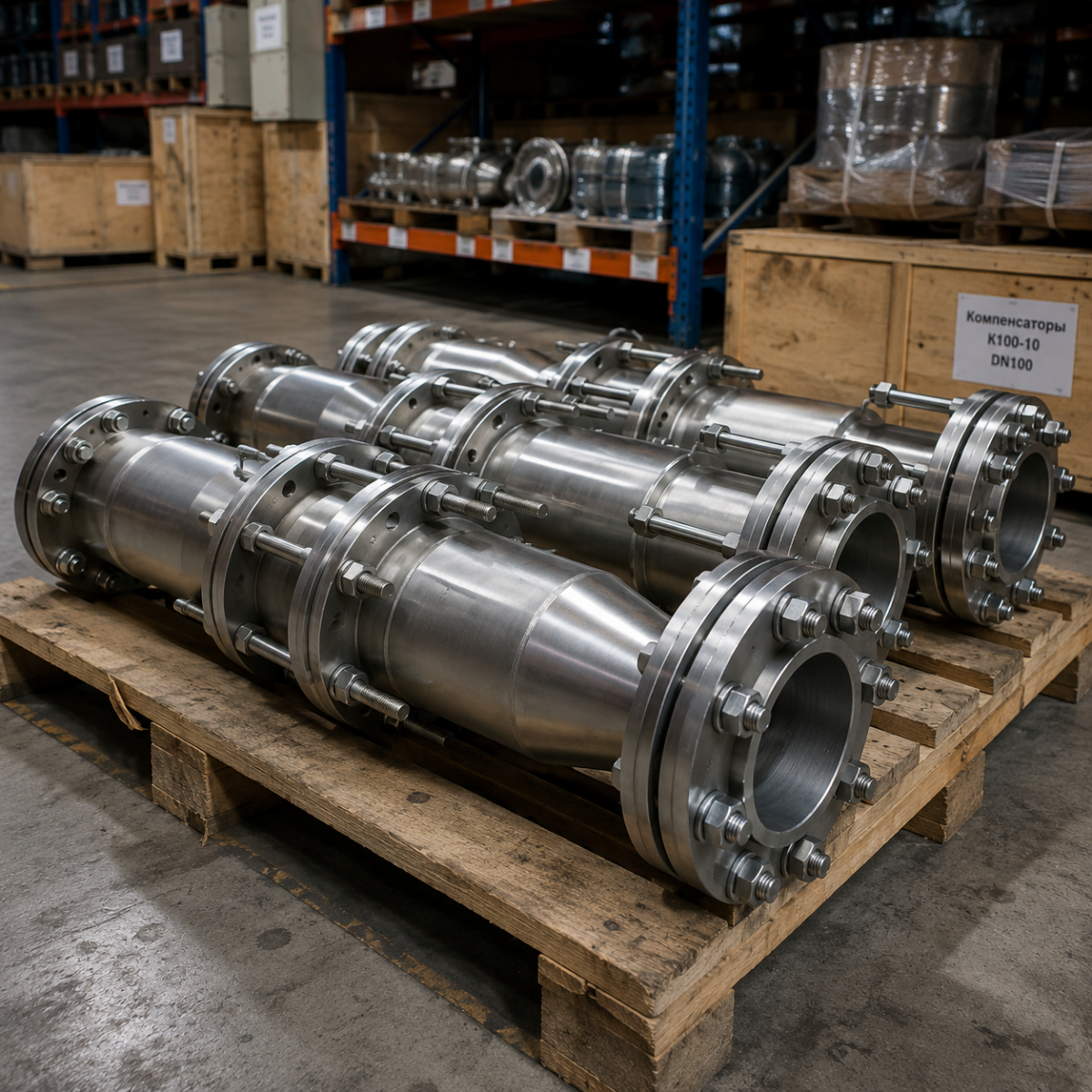

Компенсатор сальниковый серия 7.401-2 2К300-000-01 (К300-6.3) Ду 300

Компенсатор сальниковый серия 7.401-2 2К300-000-01 (К300-6.3) Ду 300 — это элемент трубопроводной системы, применяемый для компенсации температурных расширений, перепадов нагрузок и перемещений труб при эксплуатации магистралей.

Модель 2К300-000-01 с шифром К300-6.3 рассчитана на условный проход Ду 300 и давление Ру 6,3 МПа. Изделие относится к серии 7.401-2 выпуск 5 и применяется в составе трубопроводов, где необходимо компенсировать перемещения без нарушения герметичности узла.

Технические характеристики компенсатора Ду 300 Ру 6,3

• Серия: 7.401-2
• Выпуск: 5
• Обозначение: 2К300-000-01
• Шифр: К300-6.3
• Тип: сальниковый компенсатор высокого давления
• Условный проход: Ду 300
• Условное давление: Ру 6,3 МПа (63 кгс/см?)
• Наружный присоединительный размер D: 530 мм
• Размер D1: 460 мм
• Размер b2: 118 мм
• Размер d: 41 мм
• Масса: 218 кг

Особенности конструкции сальникового компенсатора К300-6.3

• Компенсация температурных расширений. Устройство воспринимает осевые перемещения трубопровода и снижает риск появления избыточных напряжений в линии.
• Сальниковое уплотнение. Уплотнительный узел обеспечивает герметичность при рабочем перемещении подвижных элементов компенсатора.
• Работа при высоком давлении. Конструкция рассчитана на эксплуатацию в нагруженных промышленных системах с контролируемыми параметрами среды.
• Разъёмное обслуживание. Сальниковый узел можно обслуживать в составе трубопроводной системы с учётом требований проекта и регламента эксплуатации.
• Соответствие серии 7.401-2. Габаритные и присоединительные размеры подобраны для совместимости с типовыми узлами крепления трубопроводов.

Конструкция и монтаж компенсатора серии 7.401-2

Сальниковый компенсатор устанавливается в трубопроводную линию на участке, где требуется восприятие осевых перемещений. При монтаже важно соблюдать проектное положение изделия, контролировать соосность трубопровода и не допускать перекосов, которые могут повлиять на работу уплотнительного узла.

Для типоразмера Ду 300 учитываются присоединительные размеры D и D1, масса изделия, рабочее давление и требования серии 7.401-2. После установки рекомендуется проверить герметичность соединений, состояние сальникового уплотнения и корректность закрепления трубопровода на опорах.

Производство и контроль качества компенсаторов высокого давления

Компенсаторы сальниковые 2К300-000-01 изготавливаются по документации серии 7.401-2 выпуск 5. При изготовлении контролируются присоединительные размеры, качество сварных соединений, геометрия корпуса, состояние уплотнительных поверхностей и соответствие изделия проектной документации.

Готовая продукция может поставляться с необходимой сопроводительной документацией. Это важно для монтажных организаций, промышленных предприятий и объектов, где требуется подтверждение параметров трубопроводных деталей.

Область применения компенсатора Ду 300 Ру 6,3

• трубопроводы нефтедобывающей и горнорудной промышленности
• вертикальные и наклонные шахтные стволы
• протяжённые трубопроводные линии в горных выработках
• системы транспортировки воды, нефтепродуктов и технологических сред
• узлы крепления и участки трубопроводов с температурными перемещениями
• промышленные объекты, где требуется компенсация осевых перемещений труб

Компенсатор сальниковый серия 7.401-2 2К300-000-01 (К300-6.3) Ду 300 Ру 6,3 — решение для трубопроводов, где требуется компенсация осевых перемещений и сохранение герметичности при работе под давлением. Заказать сальниковый компенсатор можно у производителя МашЭнергоАтом с доставкой по России и странам СНГ.
