Компенсатор трехлинзовый сдвоенный угловой ОСТ 34-10-579-93

55 вариантов товара

Выбрать

Марка компенсатораОСТ 34-10-579-93

ТипЛинзовый

Количество линзТрехлинзовый

Нормативный документОСТ 34-10-579

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Самовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

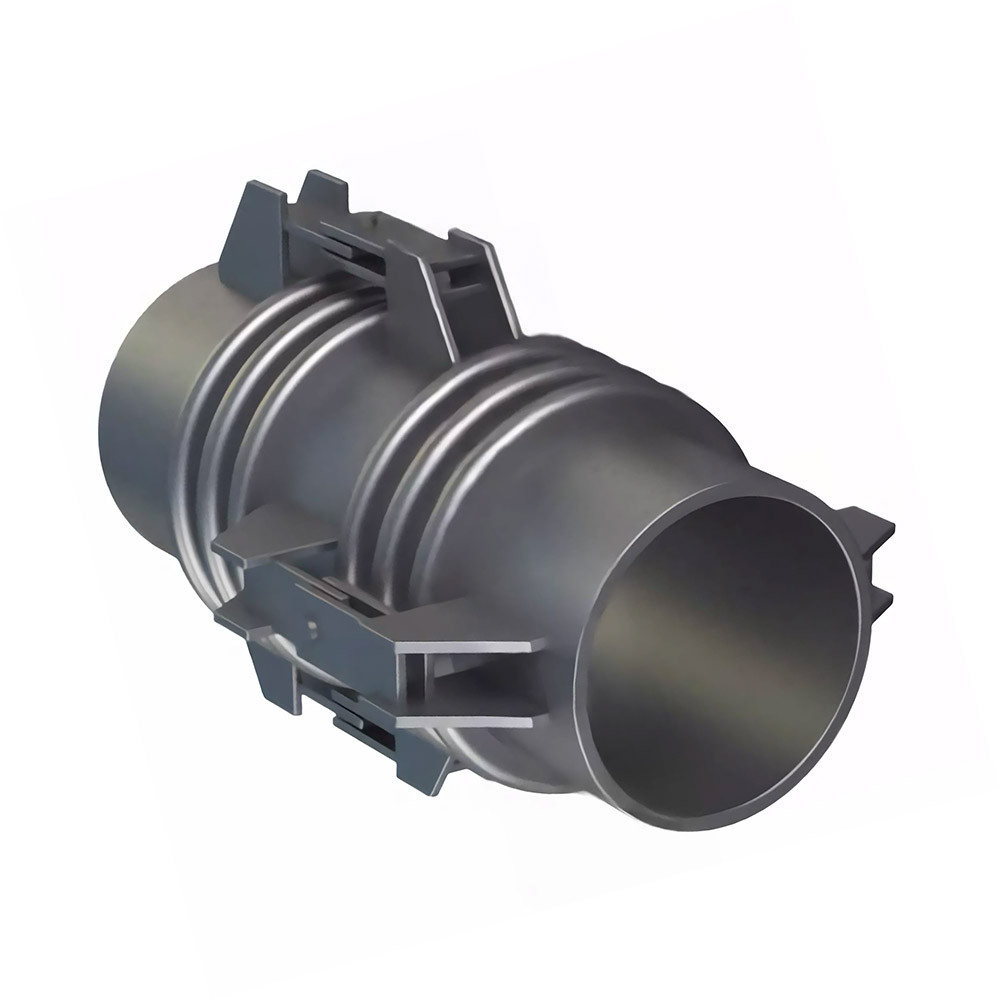

Компенсатор трёхлинзовый сдвоенный угловой ОСТ 34-10-579-93 предназначен для эффективной компенсации температурных расширений, угловых смещений и механических напряжений в трубопроводах сложных пространственных схем (Г-, П-, Z-образных конструкций). Благодаря трём линзам и сдвоенной конструкции компенсатор обладает высокой гибкостью и долговечностью, снижая нагрузки на трубопроводную систему и увеличивая её срок службы.

Данное устройство незаменимо в системах пароснабжения, горячего водоснабжения, нефтехимической и газовой промышленности, а также на теплоэнергетических объектах. Компенсатор защищает трубопроводы от разрушительных деформаций и значительно повышает их надёжность.

Технические характеристики:
- Тип компенсатора: трёхлинзовый сдвоенный угловой.
- Диапазон диаметров (Dy): от 100 до 2200 мм.
- Рабочее давление:
  - Ру 0,6 МПа (6 кгс/см²)
  - Ру 1,0 МПа (10 кгс/см²)
  - Ру 1,6 МПа (16 кгс/см²)
- Рабочая температура:
  - До 300 °C для Dy > 400 мм.
  - До 425 °C для Dy ≤ 400 мм.
Конструкция:
- Полностью сварное соединение.
- Шарнирная схема обеспечивает движение компенсатора в угловой плоскости.
- Применяется термообработка для снятия остаточных напряжений.
Преимущества:
- Повышенная компенсирующая способность: Три линзы обеспечивают высокую гибкость, что особенно важно для трубопроводных систем с резкими перепадами температур.
- Устойчивость к высоким температурам и давлению: Компенсатор рассчитан на работу в сложных условиях с температурами до 425 °C и давлением до 1,6 МПа.
- Защита трубопроводов от механических нагрузок: Уменьшает напряжения в трубопроводной системе, предотвращая деформацию и продлевая срок службы всей конструкции.
- Широкая область применения: Идеально подходит для использования в промышленных паропроводах, системах горячего водоснабжения, химических и энергетических объектах.
- Соответствие отраслевым стандартам: Изготовлен в соответствии с ОСТ 34-10-579-93, что гарантирует надёжность, безопасность и долговечность.
Область применения:
- Паропроводы и системы горячего водоснабжения.
- Сложные трубопроводные схемы (Г-, П-, Z-образные).
- Нефтехимические и газовые предприятия.
- Энергетические объекты и ТЭС.
- Промышленные трубопроводные сети с высокими температурными нагрузками.
Характеристики компенсатора ОСТ 34-10-579-93
Марка компенсатора: ОСТ 34-10-579-93
Тип: Линзовый
Форма сечения: Угловой сдвоенный
Количество линз: Трехлинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ОСТ 34-10-579
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращайтесь по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ОСТ 34-10-579-93
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

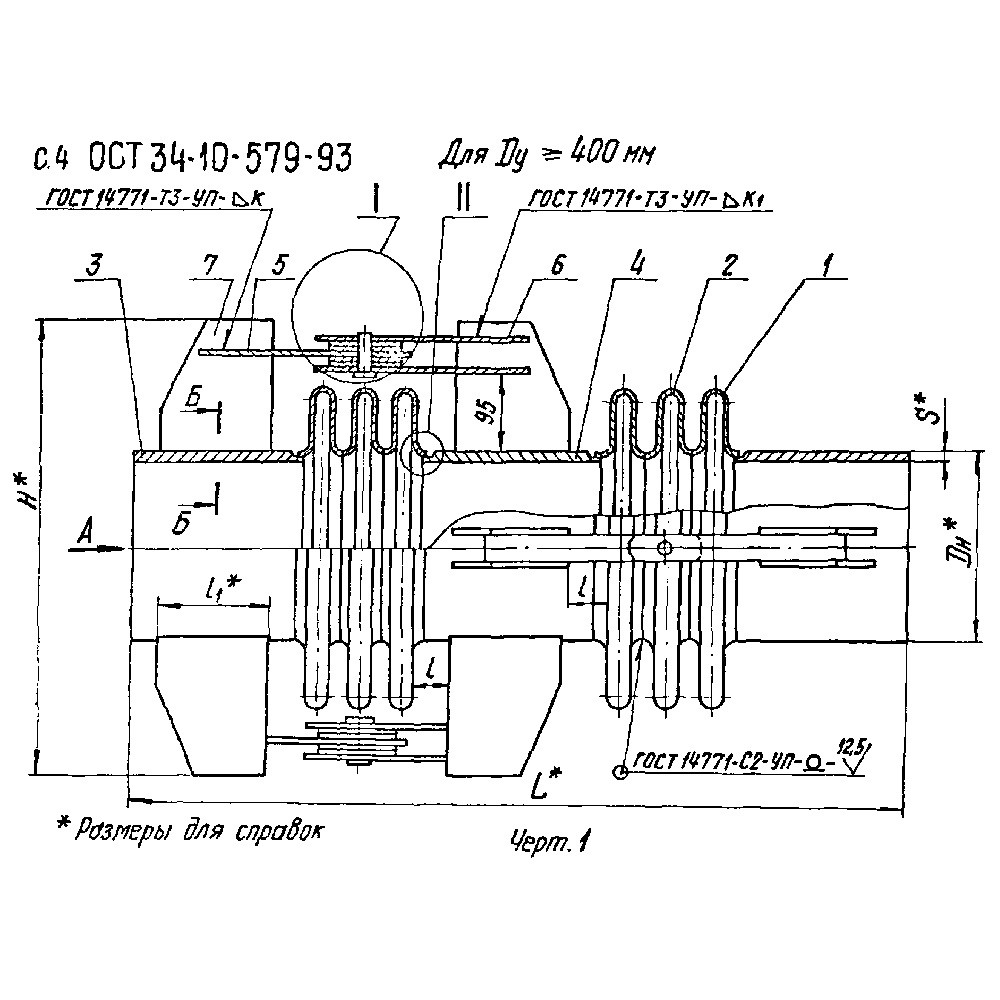

Доступные варианты изготовления компенсатора ОСТ 34-10-579-93

Обозначение компенсатора	Размеры, мм													Масса, кг
Обозначение компенсатора	Проход условный, Dy	Dн	L	H	B	l	l1	l2	S	S1	k	k1	k2	Масса, кг
01 ОСТ 34-10-579	100	108	894	360	40	45	100	20	4	2,5	4	4	4	25
02 ОСТ 34-10-579	125	133	894	385	40	45	100	20	4	2,5	4	4	4	28
03 ОСТ 34-10-579	150	159	894	415	40	45	100	20	5	2,5	4	4	5	31
04 ОСТ 34-10-579	200	219	984	515	40	45	150	20	7	2,5	4	4	7	54
05 ОСТ 34-10-579	250	273	984	565	60	45	150	30	8	2,5	4	4	9	71
06 ОСТ 34-10-579	300	325	984	620	60	45	150	30	8	2,5	4	4	9	85
07 ОСТ 34-10-579	350	377	1134	670	60	45	200	30	9	2,5	6	4	9	124
08 ОСТ 34-10-579	400	426	1134	720	80	45	200	40	9	2,5	6	6	8	144
09 ОСТ 34-10-579	450	478	1284	810	80	45	250	40	7	2,5	6	6	8	167
10 ОСТ 34-10-579	500	530	1284	865	80	45	250	40	8	2,5	8	6	8	197
11 ОСТ 34-10-579	600	630	1484	1020	100	50	300	50	8	2,5	8	6	8	286
12 ОСТ 34-10-579	700	720	1484	1110	120	50	300	60	10	2,5	10	10	8	370
13 ОСТ 34-10-579	800	820	1484	1205	150	50	300	60	11	2,5	10	10	10	440
14 ОСТ 34-10-579	900	920	1704	1310	150	65	360	75	12	2,5	10	10	10	584
15 ОСТ 34-10-579	1000	1020	1704	1410	150	65	360	75	14	2,5	12	10	12	695
16 ОСТ 34-10-579	1200	1220	1884	1665	200	85	400	95	14	3	12	10	12	1050
17 ОСТ 34-10-579	1400	1420	2264	1900	250	100	500	115	14	3	14	10	12	1441
18 ОСТ 34-10-579	1600	1620	2264	2090	300	100	500	115	20	3	16	10	14	2123
19 ОСТ 34-10-579	1800	1820	2264	2295	300	100	500	115	25	3	16	10	18	2809
20 ОСТ 34-10-579	2000	2040	2564	2520	300	110	600	120	25	3	20	12	18	3579
21 ОСТ 34-10-579	2200	2240	2564	2710	350	110	600	120	25	3	20	12	18	3918
22 ОСТ 34-10-579	100	108	894	360	40	45	100	20	4	3	4	4	5	28
23 ОСТ 34-10-579	125	133	894	385	40	45	100	20	4	3	4	4	6	31
24 ОСТ 34-10-579	150	159	894	415	40	45	100	20	5	3	4	4	7	35
25 ОСТ 34-10-579	200	219	984	510	60	45	150	30	7	3	4	4	9	63
26 ОСТ 34-10-579	250	273	984	565	60	45	150	30	8	3	6	4	10	78
27 ОСТ 34-10-579	300	325	1134	620	60	45	200	30	8	3	6	4	10	107
28 ОСТ 34-10-579	350	377	1134	670	80	45	200	40	9	3	6	4	10	136
29 ОСТ 34-10-579	400	426	1284	720	80	45	250	40	9	3	8	6	8	183
30 ОСТ 34-10-579	450	478	1284	810	80	45	250	40	10	3	8	6	8	208
31 ОСТ 34-10-579	500	530	1284	865	100	45	250	50	11	3	8	6	10	251
32 ОСТ 34-10-579	600	630	1484	1020	120	50	300	60	12	3	10	10	10	383
33 ОСТ 34-10-579	700	720	1484	1110	120	50	300	60	14	4	12	10	12	515
34 ОСТ 34-10-579	800	820	1754	1195	200	80	360	95	16	4	12	10	12	801
35 ОСТ 34-10-579	900	920	1754	1300	200	80	360	95	18	4	14	10	14	938
36 ОСТ 34-10-579	1000	1020	1754	1460	200	80	360	95	20	4	14	10	16	1131
37 ОСТ 34-10-579	1200	1220	2034	1665	200	80	450	95	20	4	16	12	18	1532
38 ОСТ 34-10-579	1400	1420	2304	1900	250	115	500	125	25	4	18	14	20	2405
39 ОСТ 34-10-579	100	108	894	360	40	45	100	20	4	4	4	4	6	33
40 ОСТ 34-10-579	125	133	894	385	40	45	100	20	4	4	4	4	6	36
41 ОСТ 34-10-579	150	159	984	415	60	45	150	30	5	4	6	4	7	57
42 ОСТ 34-10-579	200	219	984	510	60	45	150	30	7	4	6	4	8	73
43 ОСТ 34-10-579	250	273	1134	560	80	45	200	40	8	4	6	6	10	111
44 ОСТ 34-10-579	300	325	1134	615	80	45	200	40	8	4	6	6	10	130
45 ОСТ 34-10-579	350	377	1134	665	100	45	200	30	9	4	8	6	10	158
46 ОСТ 34-10-579	400	426	1464	815	100	45	300	50	9	4	8	6	8	244
47 ОСТ 34-10-579	450	478	1464	865	100	45	300	50	10	4	10	8	8	283
48 ОСТ 34-10-579	500	530	1664	915	120	50	360	60	11	4	10	10	10	388
49 ОСТ 34-10-579	600	630	1664	1020	120	50	360	60	14	4	12	10	10	495
50 ОСТ 34-10-579	700	720	1754	1090	200	80	360	95	16	4	12	10	12	750
51 ОСТ 34-10-579	800	820	1754	1255	200	80	360	95	18	4	16	12	16	931
52 ОСТ 34-10-579	900	920	1884	1360	200	80	400	95	20	4	16	12	16	1161
53 ОСТ 34-10-579	1000	1020	2184	1500	200	80	500	95	20	4	16	12	16	1467
54 ОСТ 34-10-579	1200	1220	2604	1700	220	115	600	110	25	4	20	14	20	2493
55 ОСТ 34-10-579	1400	1420	2904	1940	250	115	700	125	25	4	20	14	20	3232
