Компенсатор круглый трехлинзовый ПГВУ 244-76

39 вариантов товара

Выбрать

Марка компенсатораПГВУ 244-76

ТипЛинзовый

Количество линзТрехлинзовый

Нормативный документГОСТ 30780-2002

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Cамовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

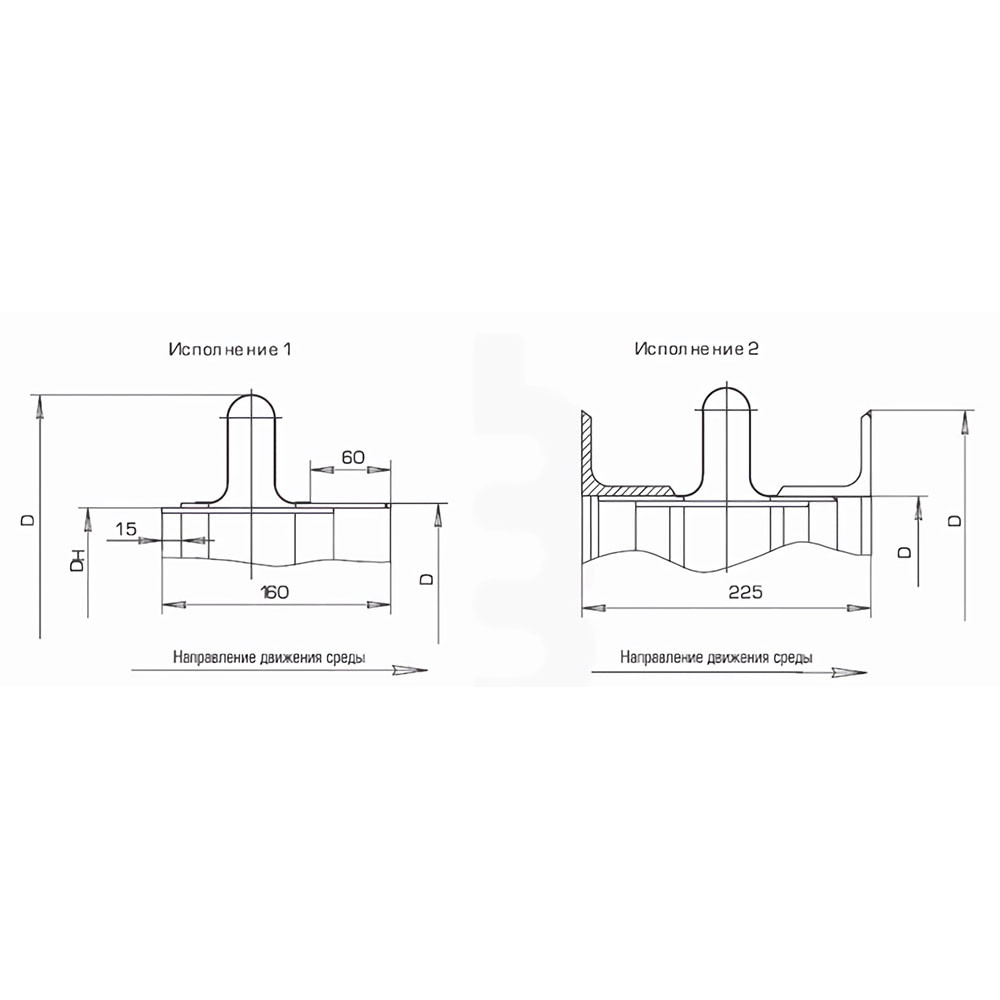

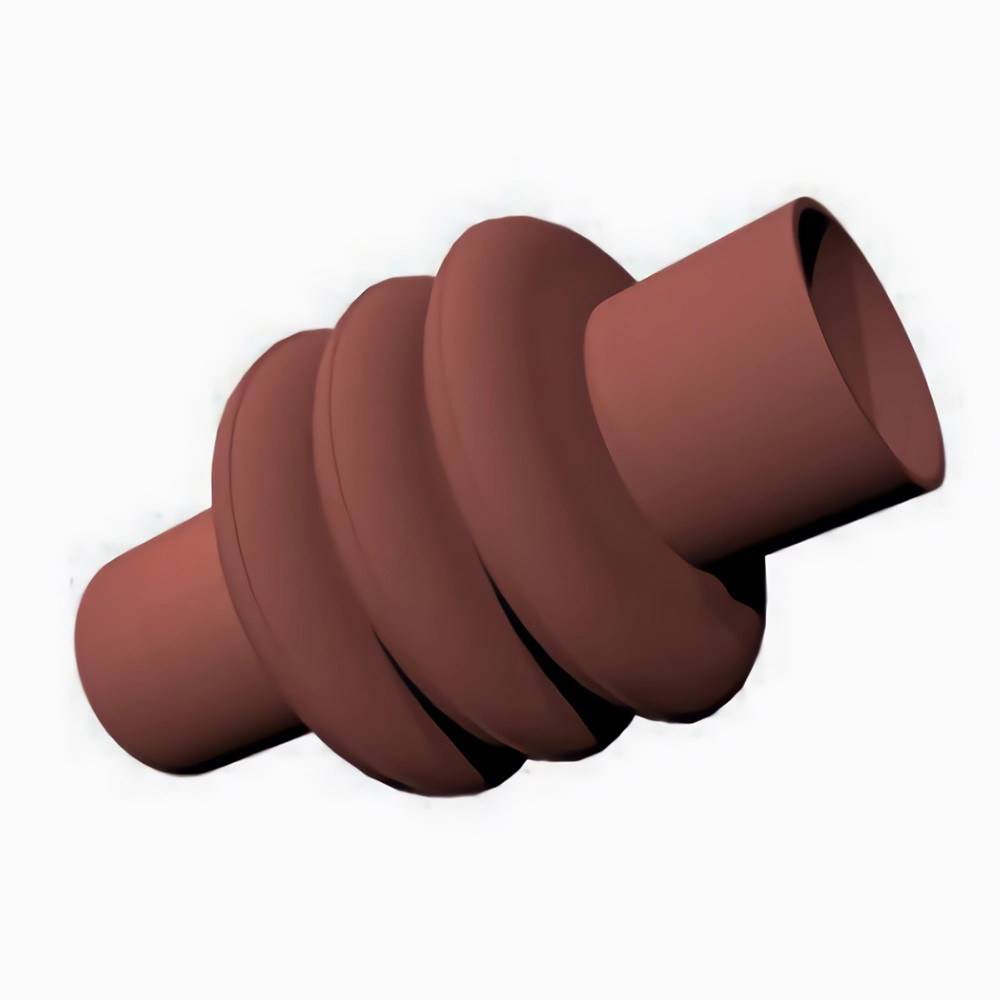

Трехлинзовый компенсатор ПГВУ 244-76 служит для компенсации температурных деформаций в газо- и воздухопроводах. Два типа исполнения:
- Исполнение 1 – снабжен присоединительными патрубками для сварки, что обеспечивает жесткое и герметичное соединение с трубопроводом путем приварки концов трубопровода к фланцам компенсатора.
- Исполнение 2 – оснащен присоединительными фланцами, что позволяет использовать разъемное соединение. Это упрощает замену компенсатора или его повторное использование после ремонта трубопровода.
Может работать при давлении до 0,015 МПа и температуре от -10°C до +425°C. Максимально компенсирует до 18 мм деформаций. Подходит для использования в шарнирных системах. Изготавливается из различных марок стали, включая 09Г2С.
Характеристики компенсатора ПГВУ 244-76
Марка компенсатора: ПГВУ 244-76
Тип: Линзовый
Форма сечения: Круглая
Количество линз: Трехлинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 20
Нормативный документ: ГОСТ 30780-2002
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращаться по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ГОСТ 30780-2002
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

Доступные варианты изготовления компенсатора ПГВУ 244-76

Обозначение компенсаторов	Размеры, мм					Жесткость компенсатора, Rk, кгс	Масса, кг
Обозначение компенсаторов	Проход условный, Dy	D	Dh	Dt	Dф	Жесткость компенсатора, Rk, кгс	Исполнение 1	Исполнение 2
01 ПГВУ 244-76	200	382	219	230	-	206	14,13	-
02 ПГВУ 244-76	250	436	273	284	-	236	17,42	-
03 ПГВУ 244-76	300	488	325	336	-	268	20,45	-
04 ПГВУ 244-76	350	540	377	388	-	298	23,49	-
05 ПГВУ 244-76	400	589	426	437	-	317	26,45	-
06 ПГВУ 244-76	450	641	478	489	-	357	29,4	-
07 ПГВУ 244-76	500	693	530	541	-	388	32,55	-
08 ПГВУ 244-76	600	793	630	641	-	447	38,47	-
09 ПГВУ 244-76	700	883	720	731	-	487	43,77	-
10 ПГВУ 244-76	800	983	820	831	-	558	49,72	-
11 ПГВУ 244-76	900	1083	920	931	-	616	55,63	-
12 ПГВУ 244-76	1000	1183	1020	1031	-	677	61,53	-
13 ПГВУ 244-76	1100	1283	1120	1131	1257	733	67,55	106,05
14 ПГВУ 244-76	1200	1383	1220	1231	1357	794	73,33	115,85
15 ПГВУ 244-76	1300	1483	1320	1331	1457	851	79,29	125,45
16 ПГВУ 244-76	1400	1583	1420	1431	1557	909	85,17	134,3
17 ПГВУ 244-76	1600	1783	1620	1631	1757	1031	97,06	152,5
18 ПГВУ 244-76	1800	1983	1820	1831	1957	1142	108,88	171,45
19 ПГВУ 244-76	2000	2183	2020	2031	2157	1262	120,3	189,9
20 ПГВУ 244-76	2200	2383	2220	2231	2357	1382	132,52	208,47
21 ПГВУ 244-76	2400	2583	2420	2431	2557	1496	144,37	220,05
22 ПГВУ 244-76	2800	2983	2820	2831	2957	1743	168,03	264,04
23 ПГВУ 244-76	3200	3383	3220	3231	3357	1957	191,72	301,13
24 ПГВУ 244-76	3400	3583	3420	3431	3557	2082	203,55	319,64
25 ПГВУ 244-76	3600	3783	3620	3631	3757	2209	215,38	338,16
26 ПГВУ 244-76	3800	3983	3820	3831	3957	2319	227,23	356,69
27 ПГВУ 244-76	3950	4133	3970	3981	4107	2392	236,11	370,6
28 ПГВУ 244-76	4000	4183	4020	4031	4157	2434	239,05	375,22
29 ПГВУ 244-76	4200	4383	4220	4231	4357	2553	250,9	393,76
30 ПГВУ 244-76	4400	4583	4420	4431	4557	2661	262,71	412,26
31 ПГВУ 244-76	4500	4683	4520	4531	4657	2735	268,65	421,54
32 ПГВУ 244-76	4600	4783	4620	4631	4757	2802	274,56	430,8
33 ПГВУ 244-76	4800	4983	4820	4831	4957	2901	286,41	449,35
34 ПГВУ 244-76	5000	5183	5020	5031	5157	3003	298,25	467,9
35 ПГВУ 244-76	5200	5383	5220	5231	5357	3124	310,08	485,39
36 ПГВУ 244-76	5400	5583	5420	5431	5557	3298	321,69	504,89
37 ПГВУ 244-76	5600	5783	5620	5631	5757	3361	333,74	523,43
38 ПГВУ 244-76	5800	5983	5820	5831	5957	3475	345,59	523,43
39 ПГВУ 244-76	6000	6183	6020	6031	6157	3593	357,41	523,43
