Компенсатор однолинзовый сдвоенный угловой ОСТ 34-10-577-93

55 вариантов товара

Выбрать

Марка компенсатораОСТ 34-10-577-93

ТипЛинзовый

Количество линзОднолинзовый

Нормативный документОСТ 34-10-577

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Самовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

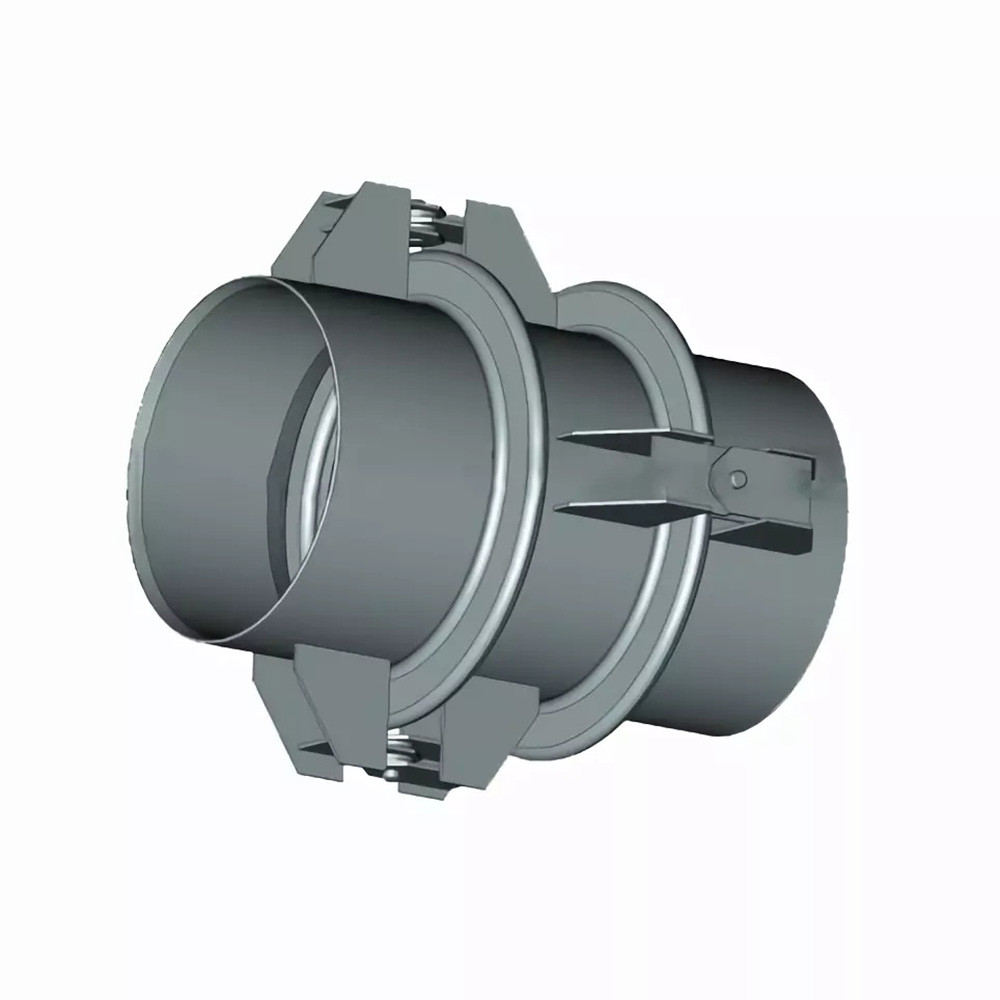

Компенсатор однолинзовый сдвоенный угловой ОСТ 34-10-577-93 предназначен для компенсации температурных расширений и угловых перемещений трубопроводов, работающих в сложных пространственных схемах, таких как Г-, П-, Z-образные конструкции. Благодаря сдвоенной конструкции и однолинзовому исполнению, компенсатор обеспечивает эффективное поглощение механических напряжений, возникающих при изменении температуры транспортируемой среды.

Данное изделие широко используется в технологических и промысловых трубопроводах, паропроводах, системах горячего водоснабжения, а также на объектах энергетики и нефтехимической промышленности.

Технические характеристики:
- Тип компенсатора: однолинзовый сдвоенный угловой.
- Диапазон диаметров (Dy): от 100 до 2200 мм.
- Рабочее давление:
  - Ру 0,6 МПа (6 кгс/см²)
  - Ру 1,0 МПа (10 кгс/см²)
  - Ру 1,6 МПа (16 кгс/см²)
- Рабочая температура: до 300 °C (до 425 °C для Dy ≤ 400 мм).
- Конструкция:
  - Полностью сварное соединение.
  - Шарнирная схема позволяет компенсатору двигаться в угловой плоскости.
Преимущества:
- Эффективная компенсация температурных расширений – обеспечивает надёжную работу трубопроводов в условиях регулярных изменений температуры, предотвращая деформации и механические повреждения.
- Высокая устойчивость к нагрузкам – конструкция сдвоенного типа и шарнирная схема позволяют компенсатору работать при значительных угловых отклонениях трубопроводов.
- Широкий диапазон применения – подходит для различных промышленных объектов, включая теплоэнергетику, нефтехимию, металлургию и газовую отрасль.
- Надёжность и долговечность – использование качественных материалов и термическая обработка после сварки гарантируют прочность и герметичность конструкции.
- Соответствие отраслевым стандартам – компенсатор изготовлен по ОСТ 34-10-577-93, что гарантирует его соответствие требованиям безопасности и эксплуатационной надёжности.
Область применения:
- Системы паропроводов и горячего водоснабжения.
- Трубопроводные сети сложных пространственных схем (Г-, П-, Z-образные).
- Энергетические предприятия (ТЭС, ГРЭС, котельные установки).
- Нефтеперерабатывающие заводы и химическая промышленность.
Характеристики компенсатора ОСТ 34-10-577-93
Марка компенсатора: ОСТ 34-10-577-93
Тип: Линзовый
Форма сечения: Угловой сдвоенный
Количество линз: Однолинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ОСТ 34-10-577
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращайтесь по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ОСТ 34-10-577-93
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

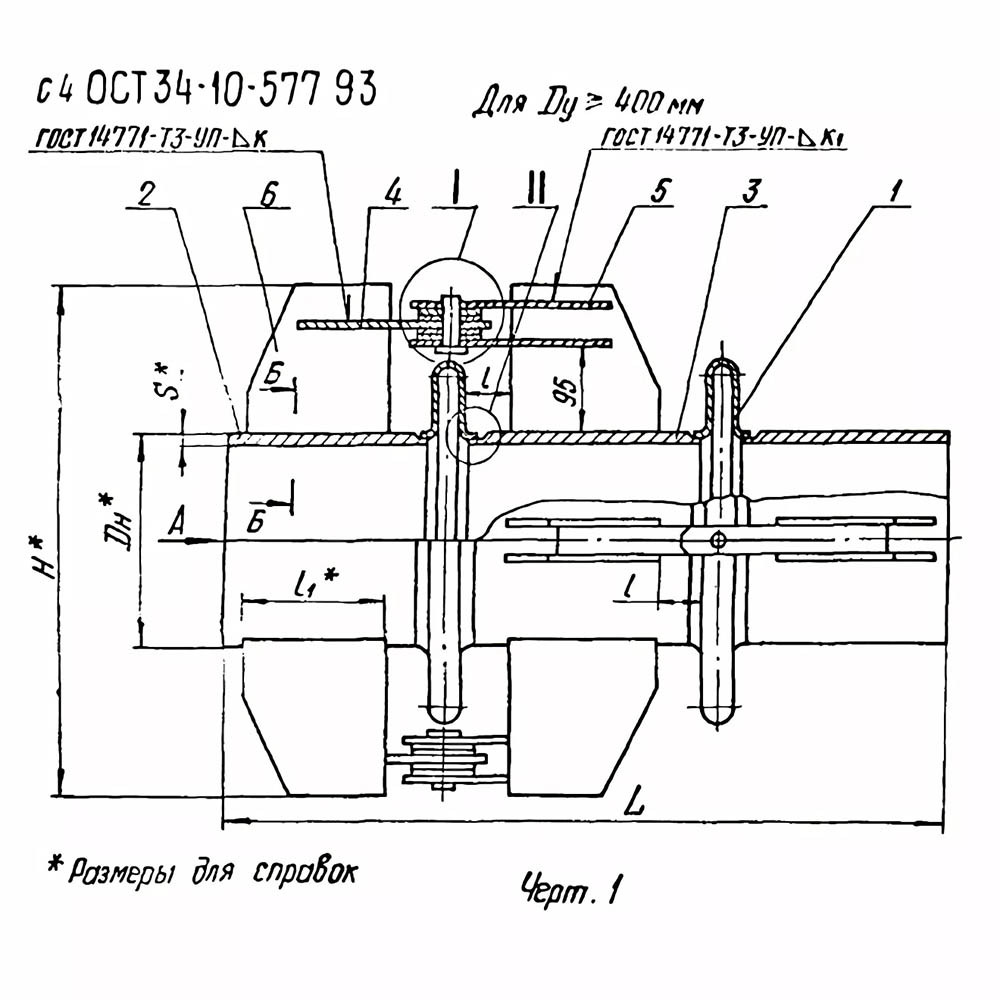

Доступные варианты изготовления компенсатора ОСТ 34-10-577-93

Обозначение компенсатора	Размеры, мм														Масса, кг
Обозначение компенсатора	Проход условный, Dy	Dн	L	H	B	d	l	l1	l2	S	S1	k	k1	k2	Масса, кг
01 ОСТ 34-10-577	100	108	638	360	40	8	45	100	20	4	25	4	4	4	16
02 ОСТ 34-10-577	125	133	638	385	40	8	45	100	20	4	25	4	4	4	18
03 ОСТ 34-10-577	150	159	638	415	40	12	45	100	20	5	25	4	4	5	20
04 ОСТ 34-10-577	200	219	728	515	40	12	45	150	20	7	25	4	4	7	40
05 ОСТ 34-10-577	250	273	728	565	60	16	45	150	30	8	25	4	4	9	53
06 ОСТ 34-10-577	300	325	728	320	60	16	45	150	30	8	25	4	4	9	65
07 ОСТ 34-10-577	350	377	878	370	60	20	45	200	30	9	25	6	4	9	101
08 ОСТ 34-10-577	400	426	878	720	80	25	45	200	40	9	25	6	6	9	117
09 ОСТ 34-10-577	450	478	1028	810	80	25	45	250	40	7	25	6	6	8	138
10 ОСТ 34-10-577	500	530	1028	865	80	32	45	250	40	8	25	8	6	8	165
11 ОСТ 34-10-577	600	630	1228	1020	100	40	50	300	50	8	25	8	6	8	249
12 ОСТ 34-10-577	700	720	1228	1110	120	40	50	300	60	10	25	10	10	8	327
13 ОСТ 34-10-577	800	820	1228	1205	150	40	50	300	60	11	25	10	10	10	390
14 ОСТ 34-10-577	900	920	1448	1310	150	50	65	350	75	12	25	10	10	10	530
15 ОСТ 34-10-577	1000	1020	1448	1400	150	50	65	350	75	14	25	12	10	12	635
16 ОСТ 34-10-577	1200	1220	1628	1695	200	60	85	400	95	14	3	12	10	12	965
17 ОСТ 34-10-577	1400	1420	2008	1900	250	70	100	500	115	14	3	14	10	12	1340
18 ОСТ 34-10-577	1600	1627	2008	2027	300	80	100	500	115	20	3	16	10	14	2005
19 ОСТ 34-10-577	1800	1827	2008	2295	300	80	100	500	115	25	3	16	10	18	2675
20 ОСТ 34-10-577	2000	2040	2308	2520	300	90	110	600	120	25	3	20	12	18	3433
21 ОСТ 34-10-577	2200	2240	2308	2740	350	90	110	600	120	25	3	20	12	18	3750
22 ОСТ 34-10-577	100	108	638	360	40	12	45	100	20	4	3	4	4	5	17
23 ОСТ 34-10-577	125	133	638	385	40	12	45	120	20	4	3	4	4	6	18
24 ОСТ 34-10-577	150	159	638	415	40	12	45	120	20	5	3	4	4	7	21
25 ОСТ 34-10-577	200	219	728	510	60	16	45	150	30	7	3	4	4	9	45
26 ОСТ 34-10-577	250	273	728	565	60	20	45	150	30	8	3	6	4	10	55
27 ОСТ 34-10-577	300	325	878	620	60	20	45	200	30	8	3	6	4	10	88
28 ОСТ 34-10-577	350	377	878	670	80	25	45	200	40	9	3	6	4	10	108
29 ОСТ 34-10-577	400	426	1028	760	80	32	45	250	40	9	3	8	6	8	151
30 ОСТ 34-10-577	450	478	1028	810	80	32	45	250	40	10	3	8	6	8	175
31 ОСТ 34-10-577	500	530	1028	860	100	40	45	250	50	11	3	8	6	10	212
32 ОСТ 34-10-577	600	630	1228	1020	120	40	50	300	60	12	3	10	10	10	338
33 ОСТ 34-10-577	700	720	1228	1110	120	50	50	300	60	14	4	12	10	12	449
34 ОСТ 34-10-577	800	820	1438	1195	200	50	80	360	95	16	4	12	10	12	722
35 ОСТ 34-10-577	900	920	1438	1300	200	60	80	360	95	18	4	14	10	14	850
36 ОСТ 34-10-577	1000	1020	1438	1450	200	70	80	360	95	20	4	14	10	16	1037
37 ОСТ 34-10-577	1200	1220	1770	1665	200	80	80	450	95	20	4	16	12	18	1420
38 ОСТ 34-10-577	1400	1420	2048	1900	250	90	115	500	125	25	4	18	14	20	2270
39 ОСТ 34-10-577	100	108	638	360	40	12	45	120	20	4	4	4	4	6	19
40 ОСТ 34-10-577	125	133	638	385	40	16	45	120	20	4	4	4	4	6	20
41 ОСТ 34-10-577	150	159	728	445	50	16	45	150	30	5	4	6	4	7	38
42 ОСТ 34-10-577	200	219	728	510	50	20	45	150	30	7	4	6	4	8	49
43 ОСТ 34-10-577	250	273	878	560	80	20	45	200	40	8	4	6	6	10	82
44 ОСТ 34-10-577	300	325	878	615	80	25	45	200	40	8	4	6	6	10	98
45 ОСТ 34-10-577	350	377	878	665	100	32	45	200	50	9	4	8	6	10	121
46 ОСТ 34-10-577	400	425	1208	815	100	40	45	300	50	9	4	8	6	8	235
47 ОСТ 34-10-577	450	478	1208	865	100	40	45	300	50	10	4	10	8	8	237
48 ОСТ 34-10-577	500	530	1408	915	120	50	50	350	60	11	4	10	10	10	339
49 ОСТ 34-10-577	600	630	1408	1020	120	50	50	350	60	14	4	12	10	10	438
50 ОСТ 34-10-577	700	720	1449	1090	200	60	80	350	95	16	4	12	10	12	677
51 ОСТ 34-10-577	800	820	1449	1255	200	60	80	350	95	18	4	16	12	16	848
52 ОСТ 34-10-577	900	920	1528	1350	200	70	80	400	95	20	4	16	12	16	1072
53 ОСТ 34-10-577	1000	1020	1928	1550	200	80	80	500	95	20	4	16	12	16	1369
54 ОСТ 34-10-577	1200	1220	2348	1700	220	90	115	600	110	25	4	20	14	20	2371
55 ОСТ 34-10-577	1400	1420	2548	1940	250	100	115	700	125	25	4	20	14	20	3092
