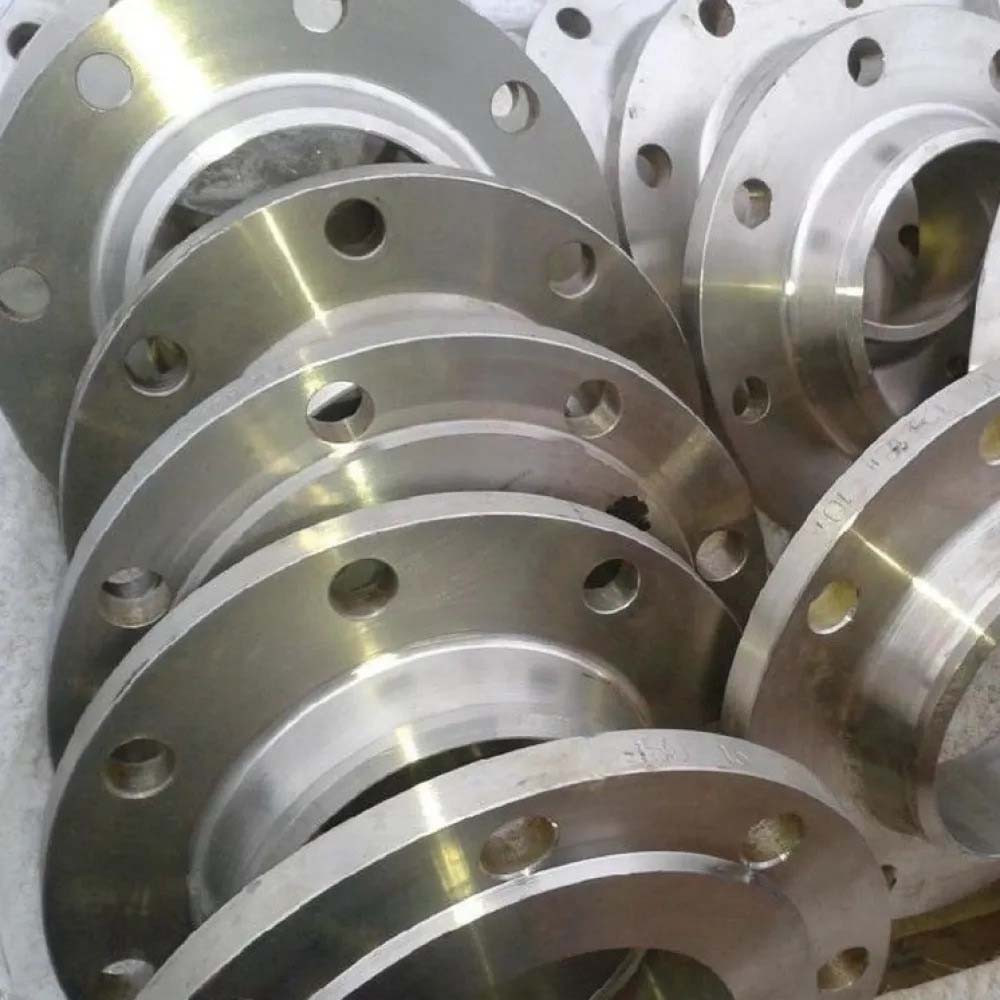

Фланец 15-16-01-1-Ст. 13ХФА-IV ГОСТ 33259-2015 стальной плоский приварной Ду15 Ру 16

Фланец плоский приварной 15-16-01-1 из стали 13ХФА — это элемент фланцевого соединения, применяемый при строительстве и ремонте трубопроводов малого диаметра. Фланец обеспечивает прочную фиксацию сопрягаемых деталей и позволяет использовать уплотнительную прокладку для повышения герметичности узла.

Исполнение Ру 16 востребовано на трубопроводах Ду15, где требуется сочетание компактного размера, прочности и удобства обслуживания фланцевого узла. Легированная сталь 13хфа применяется в трубопроводных системах, где к материалу предъявляются повышенные требования по прочности и стойкости.

Фланец Ду15 Ру 16 изготавливается по ГОСТ 33259-2015, относится к типу 01 — плоский приварной, имеет первый размерный ряд и выпускается в вариантах исполнения уплотнительной поверхности A, B, C, D, E, F и J. Группа контроля IV указывается в обозначении изделия и применяется при оформлении поставки по требованиям заказчика.

Технические характеристики фланца Ду15 Ру16

• Номинальный диаметр: Ду15
• Условное давление: Ру 16
• Тип: 01 — плоский приварной
• Размерный ряд: 1
• Материал: сталь 13ХФА
• Группа контроля: IV
• Исполнения уплотнительной поверхности: A, B, C, D, E, F и J
• Стандарт: ГОСТ 33259-2015
• Внутренний диаметр фланца dB: 19 мм
• Наружный диаметр фланца D: 95 мм
• Межцентровое расстояние крепёжных отверстий D1: 65 мм
• Диаметр крепёжных отверстий d: 14 мм
• Количество крепёжных отверстий n: 4 шт.
• Номинальный диаметр болтов или шпилек: М12
• Толщина фланца b: 14 мм
• Размер c1 по ГОСТ: 2 мм
• Вес: 0,61 кг

Особенности конструкции фланца плоского стального Ду15

• Надёжное соединение. Фланец обеспечивает прочную стыковку трубопроводных элементов и позволяет использовать уплотнительную прокладку для повышения герметичности узла.
• Удобство монтажа. Изделие приваривается к трубе, после чего соединяется с ответным фланцем при помощи болтов или шпилек с гайками.
• Разъёмность узла. Фланцевое соединение удобно при обслуживании трубопровода: участок можно разобрать без повреждения всей линии.
• Универсальность применения. Фланец подходит для воды, воздуха, пара, газа, нефтепродуктов и других рабочих сред, если это предусмотрено проектом и материалом исполнения.
• Материал исполнения. Марка 13ХФА помогает повысить ресурс соединения в промышленных линиях, где важна надёжность фланцевого узла.

Конструкция и монтаж стального фланца под приварку

Конструктивно фланец выполнен в виде плоской стальной детали с проходным отверстием и группой отверстий под крепёж. Монтаж выполняется приваркой к трубе. Герметичность узла формируется за счёт уплотнительной прокладки, установленной между сопрягаемыми поверхностями.

Перед установкой важно проверить соответствие DN, PN, исполнения уплотнительной поверхности, материала и крепежа проектной документации. После сборки рекомендуется контролировать равномерность затяжки, состояние прокладки и отсутствие перекоса сопрягаемых поверхностей.

Производство и контроль качества фланцев ГОСТ 33259-2015

Фланцы изготавливаются по стандарту ГОСТ 33259-2015 для применения в составе трубопроводных соединений. Стандартизированная геометрия помогает обеспечить совместимость с арматурой, прокладками и ответными фланцами того же DN и PN.

Каждая партия может сопровождаться необходимой технической документацией. Это важно для монтажных организаций, промышленных предприятий, инженерных служб и объектов, где требуется подтверждение качества трубопроводных деталей.

Область применения фланца Ду15 Ру16

• Системы водоснабжения, отопления и технического водоснабжения
• Технологические трубопроводы малого диаметра
• Промышленные и технологические линии с повышенными требованиями к материалу детали
• Соединение труб, запорной арматуры, патрубков, аппаратов и резервуаров
• Ремонтные и монтажные работы на промышленных и коммунальных объектах
• Объекты, где проектом предусмотрен фланец Ду15 Ру 16 из стали 13ХФА

Фланец 15-16-01-1-Ст. 13ХФА-IV ГОСТ 33259-2015 Ду15 Ру 16 — практичное решение для создания надёжных фланцевых соединений в трубопроводах малого диаметра. Купить плоский стальной приварной фланец Ду15 можно напрямую у производителя МашЭнергоАтом с доставкой по России и странам СНГ.
