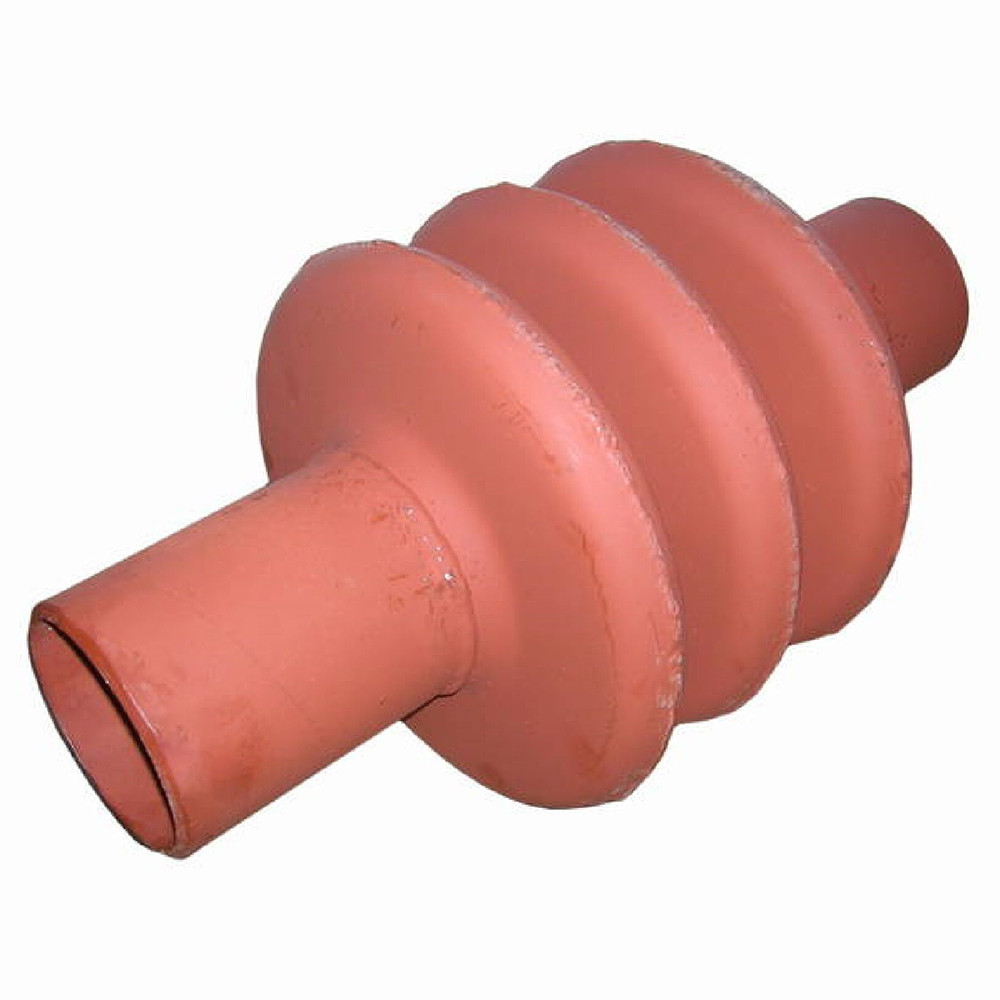

Компенсатор трехлинзовый осевой ОСТ 34-10-571-93

56 вариантов товара

Выбрать

Марка компенсатораОСТ 34-10-571-93

ТипЛинзовый

Количество линзТрехлинзовый

Нормативный документОСТ 34-10-571

Все характеристики

Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость

Доставка

От 3 дней по России. Самовывоз, доставка автопарком и отправка транспортными компаниями.

Узнать больше

Оплата

Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.

Узнать больше

Описание
Характеристики
Доставка
Оплата
Техническая документация
Отзывы

Компенсатор трёхлинзовый осевой ОСТ 34-10-571-93 предназначен для компенсации температурных удлинений трубопроводов в осевом направлении, предотвращая деформации и снижая напряжения в системе. Данное изделие применяется в трубопроводах, транспортирующих неагрессивные и малоагрессивные среды, такие как вода и пар.

Основные характеристики:
- Диапазон диаметров (Dy): от 100 до 2200 мм.
- Рабочее давление: до 1,6 МПа (16 кгс/см²).
- Рабочая температура:
  - Для Dy > 400 мм: до 300?°C.
  - Для Dy ≤ 400 мм: до 425?°C.
Преимущества:
- Эффективная компенсация: три линзы обеспечивают высокую степень компенсации температурных расширений, что особенно важно для длинных трубопроводов.
- Надёжность: соответствие стандарту ОСТ 34-10-571-93 гарантирует качество и долговечность изделия.
- Универсальность: широкий диапазон диаметров и температурных режимов позволяет использовать компенсатор в различных промышленных приложениях.
Область применения:
- Системы тепло- и водоснабжения.
- Паропроводы.
- Промышленные трубопроводы, где требуется компенсация осевых температурных деформаций.
Характеристики компенсатора ОСТ 34-10-571-93
Марка компенсатора: ОСТ 34-10-571-93
Тип: Линзовый
Форма сечения: Осевой
Количество линз: Трехлинзовый
Материал: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
Нормативный документ: ОСТ 34-10-571
Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

Способы получения товара:
- самовывоз со склада организации;
- доставка собственным автопарком;
- доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
- доставка железнодорожным транспортом;
- доставка авиатранспортом;
- индивидуальные решения для труднодоступных регионов.
По все вопросам обращайтесь по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru
Принимаем оплату безналичным расчетом:
- платежными поручениями;
- платёжными требованиями;
- по аккредитивам;
- чеками;
- по инкассо.
ОСТ 34-10-571-93
МашЭнергоАтом на карте Нижнего Новгорода — Яндекс Карты

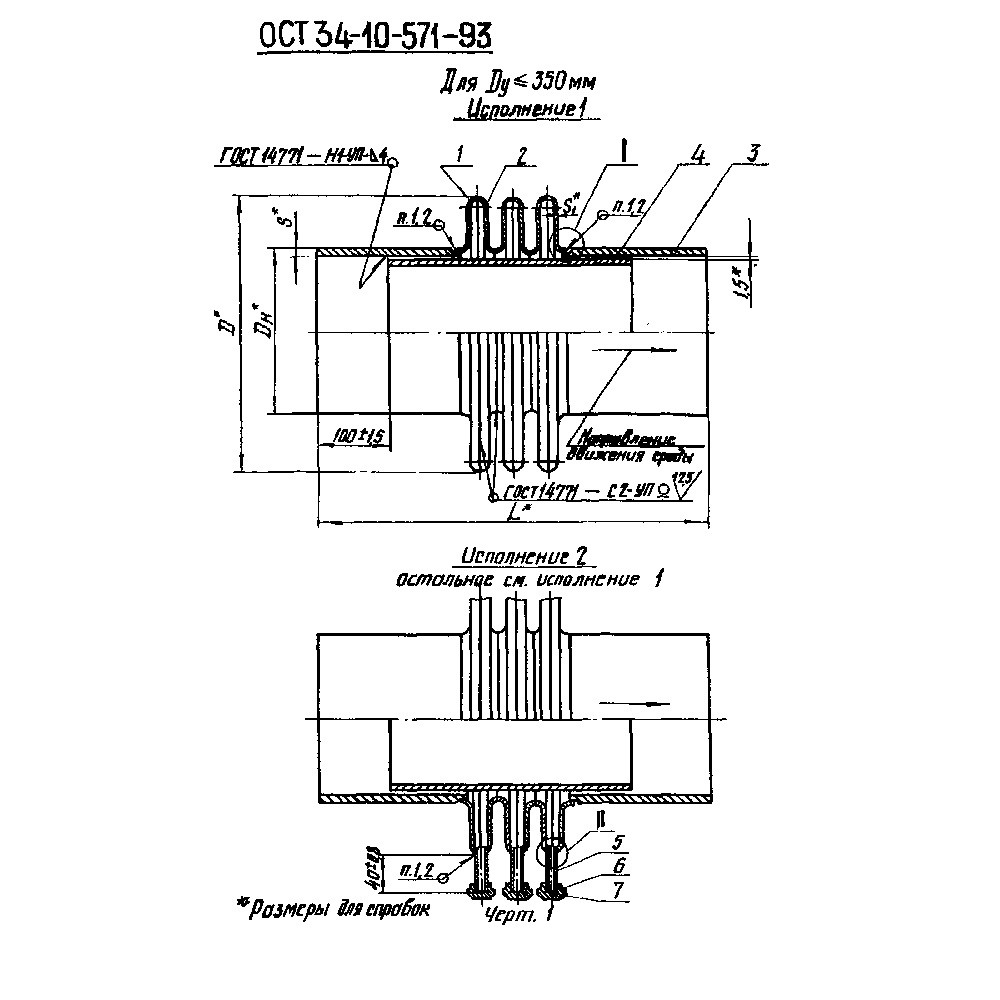

Доступные варианты изготовления компенсатора ОСТ 34-10-571-93

Обозначение компенсатора	Размеры, мм						Компенсирующая способность Δ, мм	Масса, кг
Обозначение компенсатора	Проход условный, Dу	Dн	D	L	S	S1	Компенсирующая способность Δ, мм	Исполнение 1	Исполнение 2
01 ОСТ 34-10-571	100	108	259	492	4	2,5	15	10,3	10,6
02 ОСТ 34-10-571	100	108	259	492	4	2,5	15	10,3	10,6
03 ОСТ 34-10-571	125	133	284	492	4	2,5	15	12,7	13
04 ОСТ 34-10-571	150	159	309	492	5	2,5	15	15,3	15,6
05 ОСТ 34-10-571	200	219	369	492	7	2,5	15	22,2	22,5
06 ОСТ 34-10-571	250	273	422	492	8	2,5	16,5	30,1	30,4
07 ОСТ 34-10-571	300	325	473	492	8	2,5	16,5	35,6	35,9
08 ОСТ 34-10-571	350	377	525	492	9	2,5	16,5	44,9	45,2
09 ОСТ 34-10-571	400	426	575	492	9	2,5	16,5	52,2	52,6
10 ОСТ 34-10-571	450	478	627	492	7	2,5	16,5	51,5	51,8
11 ОСТ 34-10-571	500	530	679	492	8	2,5	16,5	60,7	61
12 ОСТ 34-10-571	600	630	779	492	8	2,5	16,5	71,5	71,8
13 ОСТ 34-10-571	700	120	869	492	8	2,5	16,5	82,2	82,5
14 ОСТ 34-10-571	800	820	967	492	9	2,5	16,5	99,6	99,8
15 ОСТ 34-10-571	900	920	1067	492	10	2,5	16,5	118,4	119,7
16 ОСТ 34-10-571	1000	1020	1167	592	10	3	16,5	161	161,3
17 ОСТ 34-10-571	1000	1020	1167	592	10	3	16,5	161	161,3
18 ОСТ 34-10-571	1200	1220	1368	592	11	3	16,5	213,8	214
19 ОСТ 34-10-571	1200	1220	1368	592	11	3	16,5	213,8	214
20 ОСТ 34-10-571	1400	1420	1568	592	14	3	16,5	287,6	287,9
21 ОСТ 34-10-571	1600	1620	1768	692	14	3	16,5	395	395,4
22 ОСТ 34-10-571	1800	1820	1968	692	10	3	16,5	352	352,4
23 ОСТ 34-10-571	2000	2040	2188	692	10	3	16,5	395	395,5
24 ОСТ 34-10-571	2200	2240	2388	692	12	3	16,5	490	490,5
25 ОСТ 34-10-571	100	108	260	492	4	3	12	11,5	11,7
26 ОСТ 34-10-571	125	133	285	492	4	3	12	13,9	14,2
27 ОСТ 34-10-571	150	159	310	492	5	3	12	17,1	17,4
28 ОСТ 34-10-571	200	219	370	492	7	3	12	25	25,3
29 ОСТ 34-10-571	250	273	423	492	8	3	12	32,7	33
30 ОСТ 34-10-571	300	325	474	492	8	3	12	38,5	38,3
31 ОСТ 34-10-571	350	377	526	492	9	3	12	49,2	42,5
32 ОСТ 34-10-571	400	426	576	492	9	3	12	54,7	55
33 ОСТ 34-10-571	450	478	628	492	7	3	12	55	55,3
34 ОСТ 34-10-571	450	478	628	492	7	3	12	55	55,3
35 ОСТ 34-10-571	500	530	680	492	8	3	12	65,6	65,9
36 ОСТ 34-10-571	600	630	780	492	8	3	12	76,3	76,6
37 ОСТ 34-10-571	700	720	872	492	8	4	10,5	98,8	99
38 ОСТ 34-10-571	800	820	970	492	9	4	10,5	118,2	118,5
39 ОСТ 34-10-571	900	920	1070	492	10	4	10,5	139,8	140
40 ОСТ 34-10-571	1000	1020	1170	592	10	4	10,5	183,6	184
41 ОСТ 34-10-571	1200	1220	1370	592	11	4	10,5	232	233
42 ОСТ 34-10-571	1400	1420	1570	592	14	4	10,5	308	309
43 ОСТ 34-10-571	100	108	262	492	4	4	9	13,9	14,2
44 ОСТ 34-10-571	125	133	287	492	4	4	9	16,5	16,9
45 ОСТ 34-10-571	150	159	312	492	5	4	9	20,3	20,6
46 ОСТ 34-10-571	200	219	372	492	7	4	9	29	29,3
47 ОСТ 34-10-571	250	273	425	492	8	4	9	37,3	37,6
48 ОСТ 34-10-571	300	325	476	492	8	4	9	43,4	43,7
49 ОСТ 34-10-571	350	377	528	492	9	4	9	55,1	55,4
50 ОСТ 34-10-571	350	377	528	492	9	4	9	55,1	55,4
51 ОСТ 34-10-571	400	426	578	492	9	4	10,5	62	62,3
52 ОСТ 34-10-571	400	426	578	492	9	4	10,5	62	62,3
53 ОСТ 34-10-571	450	478	630	492	7	4	10,5	62,3	62,6
54 ОСТ 34-10-571	500	530	682	492	8	4	10,5	73	73,4
55 ОСТ 34-10-571	600	630	782	492	8	4	10,5	86,3	86,6
56 ОСТ 34-10-571	600	630	782	492	8	4	10,5	86,3	86,6
