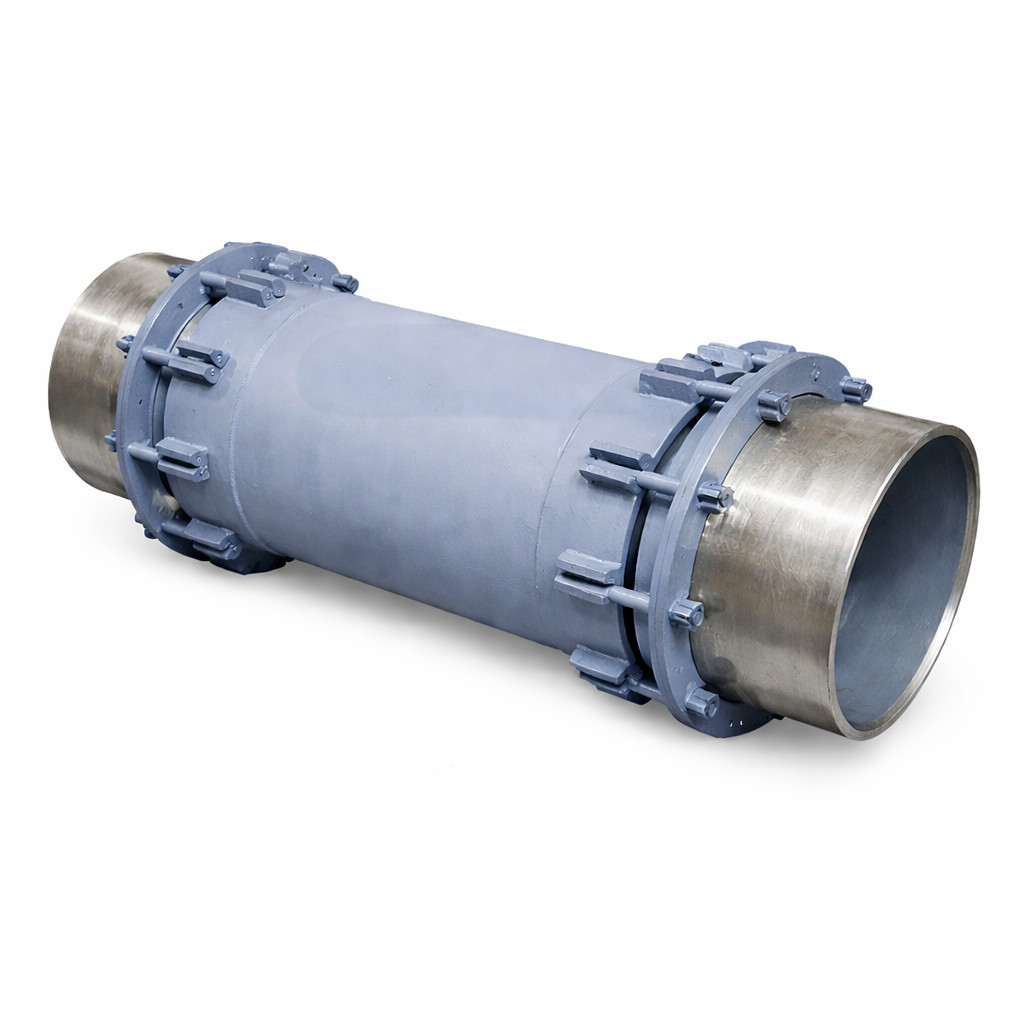

Компенсатор сальниковый двухсторонний Ду700 Ру16 КС 2x450 ТС-580.00.000-26

Двухсторонний сальниковый компенсатор ТС-580.00.000-26 предназначен для компенсации температурных удлинений на прямых участках трубопроводов водяных и паровых тепловых сетей. Изделие применяется на теплотрассах, в ЦТП и котельных, где требуется надёжная компенсация осевых перемещений трубопровода. Компенсатор рассчитан на условный проход Ду 700 мм и рабочее давление Ру 1,6 МПа (16 кгс/см²).

Конструкция и принцип работы

Конструкция двухстороннего сальникового компенсатора включает корпус и два подвижных стакана, которые перемещаются навстречу друг другу, а также сальниковые камеры с набивкой и прижимные узлы. Такое исполнение позволяет воспринимать осевые деформации трубопровода при температурных изменениях, снижая нагрузку на трубопровод, неподвижные опоры и сопряжённые элементы системы. Компенсирующая способность данной модификации составляет Δ = 450 × 2 мм, что обеспечивает суммарный рабочий ход в двух направлениях.

Ключевые характеристики ТС-580.00.000-26

• Ду: 700 мм
• Ру: 1,6 МПа (16 кгс/см²)
• Компенсирующая способность: Δ = 450 × 2 мм
• Сила трения: 165,0 кН (16,5 тс)
• Масса: 1034 кг

Преимущества для проектировщика и эксплуатации

• Двухсторонняя схема компенсации подходит для прямых участков тепловых сетей с восприятием осевых перемещений в обе стороны.
• Компенсирующая способность 450 × 2 мм обеспечивает увеличенный суммарный рабочий ход для учёта температурных удлинений трубопровода.
• Сальниковая конструкция сохраняет ремонтопригодность и допускает обслуживание уплотнительных элементов в процессе эксплуатации.
• Сила трения 165,0 кН (16,5 тс) может быть корректно учтена при расчёте неподвижных опор и сопряжённых элементов трубопроводной системы.

Рекомендации по монтажу и эксплуатации

Монтаж компенсатора необходимо выполнять строго соосно трубопроводу, исключая перекосы и боковые нагрузки. Предварительная растяжка или осадка задаётся по проекту. При расчёте неподвижных опор следует учитывать силу трения компенсатора. Не допускается передача на компенсатор нагрузок от массы труб, арматуры и оборудования. Набивка подбирается по рабочей среде и режимам эксплуатации, а в процессе работы требуется периодический контроль герметичности и подтяжка прижимного узла.

Обозначение ТС-580.00.000-26

ТС-580.00.000-26 — модификация сальникового компенсатора по серии 5.903-13, выпуск 4, с условным проходом Ду 700 мм, рабочим давлением Ру 1,6 МПа (16 кгс/см²) и компенсирующей способностью Δ = 450 × 2 мм.
