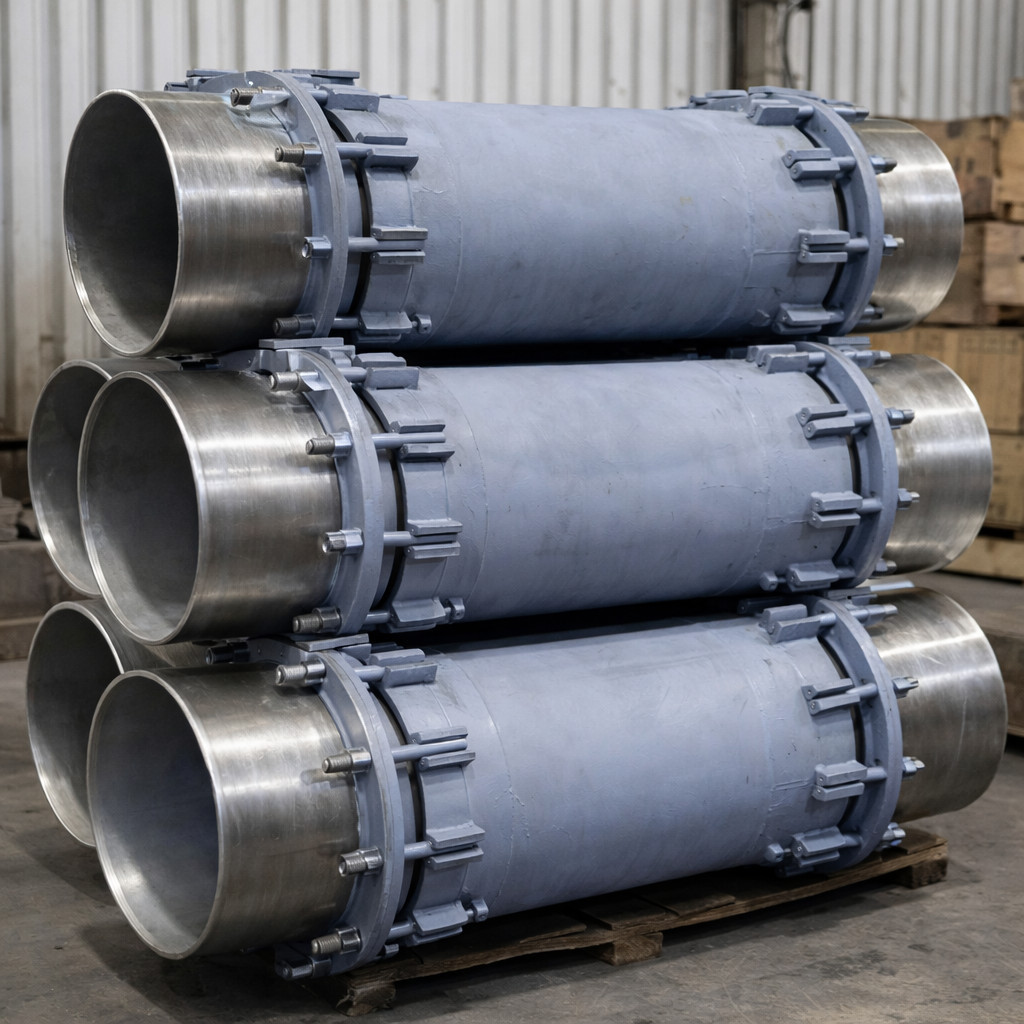

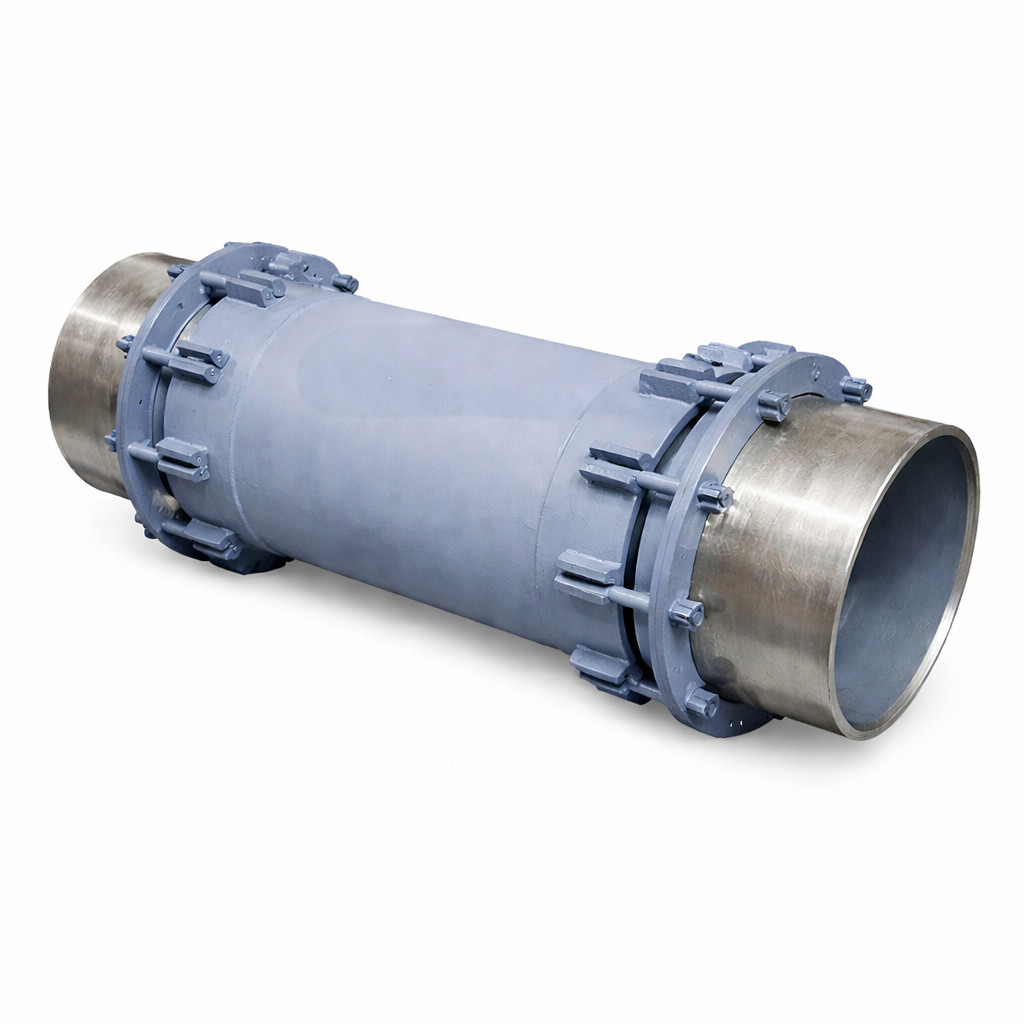

Компенсатор сальниковый двухсторонний Ду500 Ру16 КС 2x250 ТС-580.00.000-21

Двухсторонний сальниковый компенсатор ТС-580.00.000-21 предназначен для компенсации температурных удлинений на прямых участках трубопроводов водяных и паровых тепловых сетей. Изделие применяется на теплотрассах, в ЦТП и котельных, где необходимо компенсировать осевые перемещения трубопровода. Компенсатор рассчитан на условный проход Ду 500 мм и рабочее давление Ру 1,6 МПа (16 кгс/см²).

Конструкция и принцип работы

Конструкция двухстороннего сальникового компенсатора включает корпус и два подвижных стакана, которые перемещаются навстречу друг другу, а также сальниковые камеры с набивкой и прижимные узлы. При температурных удлинениях трубопровода узел воспринимает осевые деформации и снижает нагрузку на трубопровод, неподвижные опоры и сопряжённые элементы системы. Компенсирующая способность данной модификации составляет Δ = 250 × 2 мм, что обеспечивает суммарный рабочий ход в двух направлениях.

Ключевые характеристики ТС-580.00.000-21

• Ду: 500 мм
• Ру: 1,6 МПа (16 кгс/см²)
• Компенсирующая способность: Δ = 250 × 2 мм
• Сила трения: 124,0 кН (12,4 тс)
• Масса: 612 кг

Преимущества для проектировщика и эксплуатации

• Двухсторонняя схема компенсации подходит для прямых участков тепловых сетей с восприятием осевых перемещений в обе стороны.
• Компенсирующая способность 250 × 2 мм позволяет учитывать суммарный рабочий ход при проектировании трубопроводной трассы.
• Сальниковое исполнение сохраняет ремонтопригодность узла и допускает обслуживание уплотнений в процессе эксплуатации.
• Сила трения 124,0 кН (12,4 тс) может быть корректно учтена при расчёте неподвижных опор и сопряжённых элементов трубопроводной системы.

Рекомендации по монтажу и эксплуатации

Монтаж компенсатора следует выполнять строго соосно трубопроводу, исключая перекосы и боковые нагрузки. Предварительная растяжка или осадка должна задаваться по проекту. При расчёте неподвижных опор необходимо учитывать силу трения компенсатора. Не допускается передача на изделие нагрузок от массы труб, арматуры и оборудования. Набивка подбирается по рабочей среде и режимам эксплуатации, в процессе работы требуется периодический контроль герметичности и подтяжка прижимного узла.

Обозначение ТС-580.00.000-21

ТС-580.00.000-21 — модификация сальникового компенсатора по серии 5.903-13, выпуск 4, с условным проходом Ду 500 мм, рабочим давлением Ру 1,6 МПа (16 кгс/см²) и компенсирующей способностью Δ = 250 × 2 мм.
