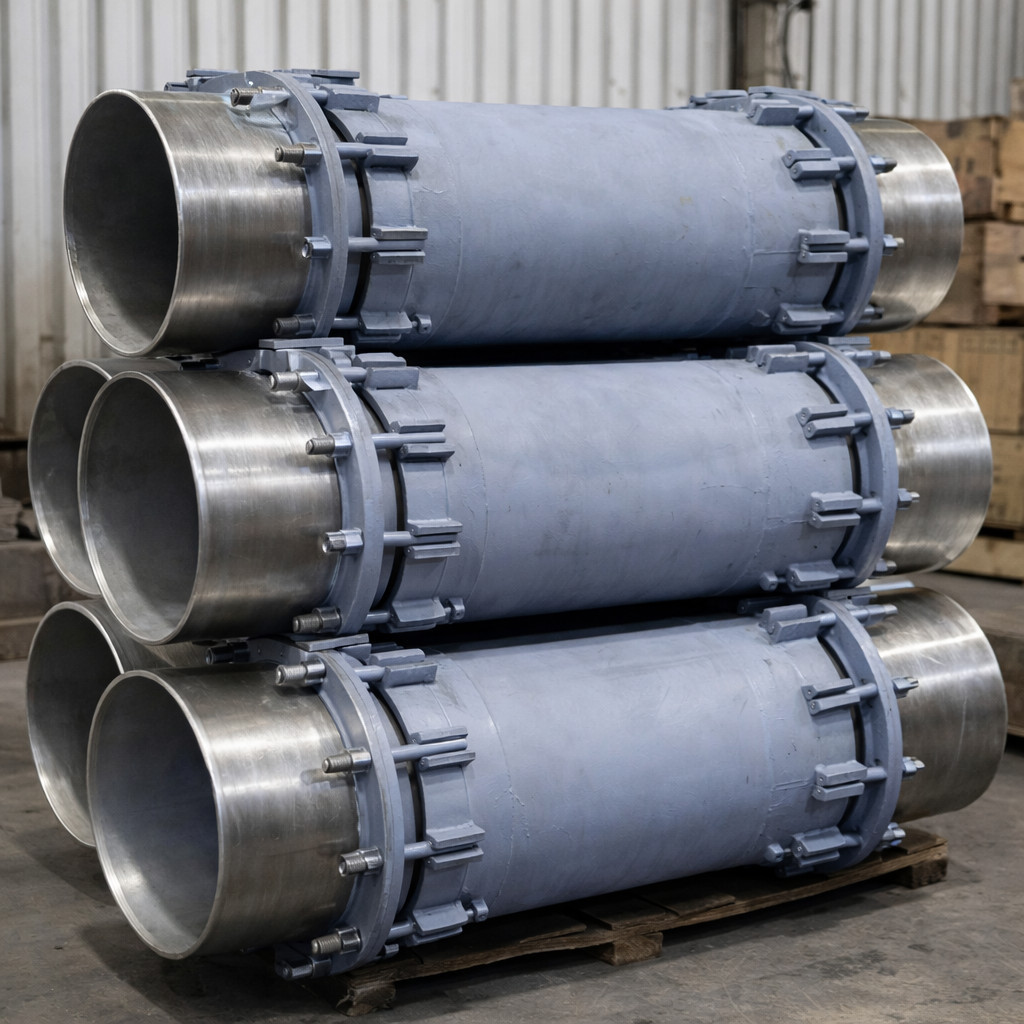

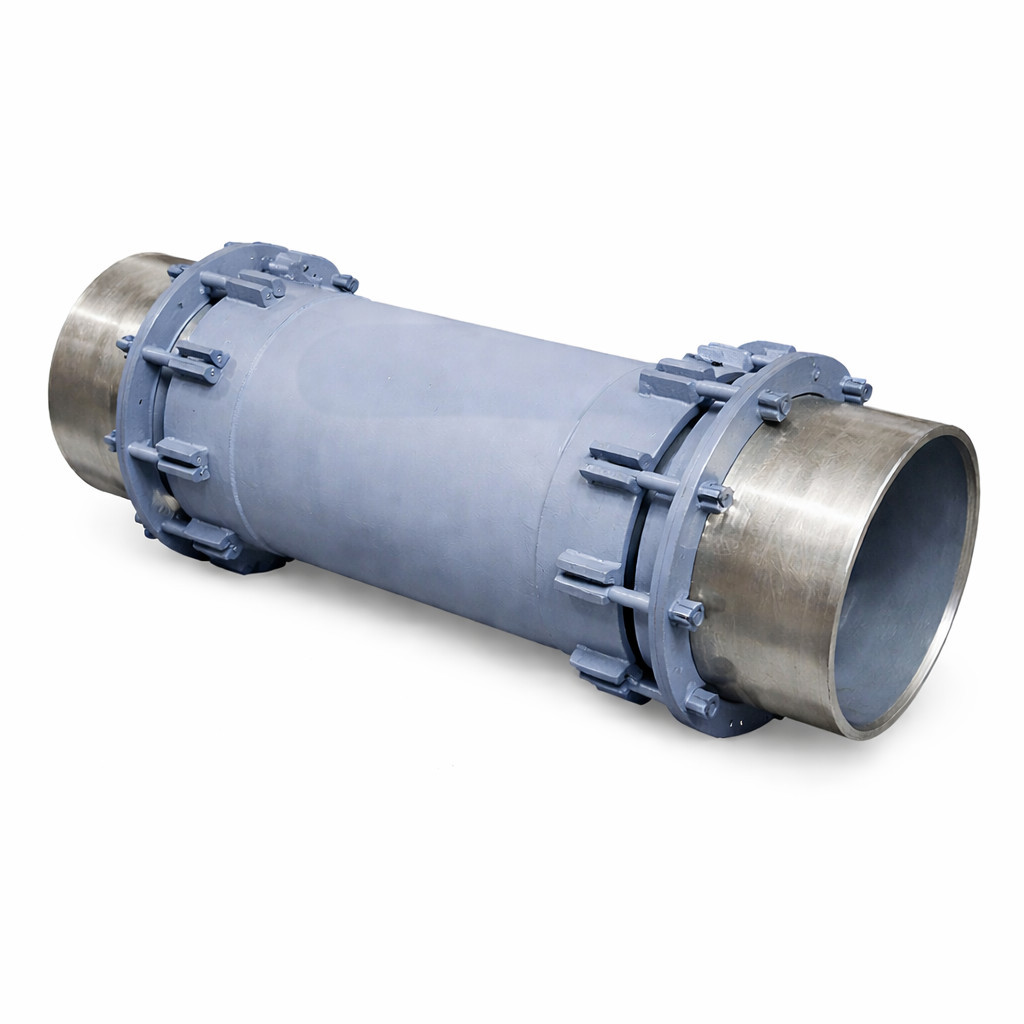

Компенсатор сальниковый двухсторонний Ду150 Ру25 КС 2x240 ТС-580.00.000-02
*Стоимость зависит от объёма заказа.
Запросить стоимость- Описание
- Характеристики
- Доставка
- Оплата
- Техническая документация
- Отзывы
Двухсторонний сальниковый компенсатор ТС-580.00.000-02 предназначен для компенсации температурных удлинений на прямых участках трубопроводов водяных и паровых тепловых сетей. Изделие применяется на теплотрассах, в ЦТП и котельных, где требуется надёжное восприятие осевых перемещений трубопровода. Компенсатор рассчитан на условный проход Ду 150 мм и рабочее давление Ру 2,5 МПа (25 кгс/см²).
Конструкция и принцип работы
Конструкция компенсатора включает корпус и два подвижных стакана, которые перемещаются навстречу друг другу, а также сальниковые камеры с набивкой и прижимные узлы. При возникновении температурных деформаций трубопровода узел воспринимает осевые перемещения, снижая нагрузку на трубопровод, неподвижные опоры и присоединённые элементы системы. Для данной модификации компенсирующая способность составляет Δ = 240 × 2 мм, что позволяет учитывать суммарный рабочий ход в двух направлениях.
Ключевые характеристики ТС-580.00.000-02
- Ду: 150 мм
- Ру: 2,5 МПа (25 кгс/см²)
- Компенсирующая способность: Δ = 240 × 2 мм
- Сила трения: 40,0 кН (4,0 тс)
- Масса: 95 кг
Преимущества для проектировщика и эксплуатации
- Двухсторонняя схема компенсации удобна для прямых участков тепловых сетей с осевыми перемещениями в обе стороны.
- Компенсирующая способность 240 × 2 мм обеспечивает достаточный рабочий ход для учёта температурных удлинений трубопровода.
- Сальниковая конструкция сохраняет ремонтопригодность и допускает обслуживание уплотнительного узла в процессе эксплуатации.
- Сила трения 40,0 кН (4,0 тс) может быть корректно учтена при расчёте неподвижных опор и сопряжённых элементов трубопроводной системы.
Рекомендации по монтажу и эксплуатации
Монтаж компенсатора следует выполнять строго соосно трубопроводу, исключая перекосы и боковые нагрузки. Предварительная растяжка или осадка должна задаваться по проекту. При расчёте неподвижных опор необходимо учитывать силу трения компенсатора. Не допускается передача на изделие нагрузок от массы труб, арматуры и оборудования. Набивка подбирается по рабочей среде и режимам эксплуатации, а в процессе работы требуется периодический контроль герметичности и подтяжка прижимного узла.
Обозначение ТС-580.00.000-02
ТС-580.00.000-02 — модификация сальникового компенсатора по серии 5.903-13, выпуск 4, с условным проходом Ду 150 мм, рабочим давлением Ру 2,5 МПа (25 кгс/см²) и компенсирующей способностью Δ = 240 × 2 мм.
Характеристики компенсатора ТС-580.00.000-02
Марка компенсатора: ТС-580.00.000-02
Тип: Сальниковый двухсторонний
Диаметр, мм: 150
Номинальное давление Ру, МПа: 25
Нормативный документ: Серия 5.903-13 выпуск 4
Компенсирующая способность, мм: 2x240
Расчектная сила трения Q, тс: 4.0
L, мм: 1620
Вес, кг: 95Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.
