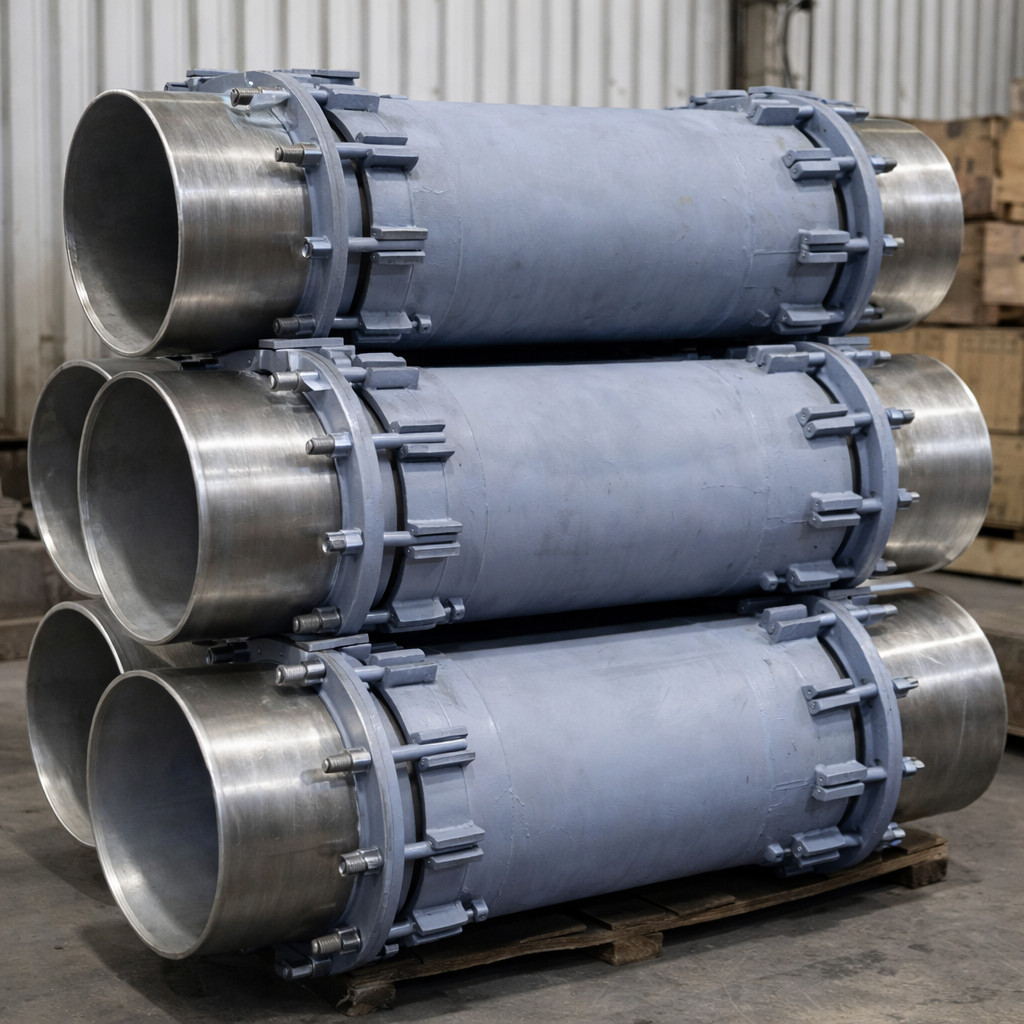

Компенсатор сальниковый двухсторонний Ду125 Ру25 КС 2x240 ТС-580.00.000-01

Двухсторонний сальниковый компенсатор ТС-580.00.000-01 предназначен для компенсации температурных удлинений на прямых участках трубопроводов водяных и паровых тепловых сетей. Изделие применяется при строительстве и эксплуатации теплотрасс, ЦТП и котельных. Компенсатор рассчитан на условный проход Ду 125 мм и рабочее давление Ру 2,5 МПа (25 кгс/см²).

Конструкция и принцип работы

Конструкция двухстороннего сальникового компенсатора включает корпус и два подвижных стакана, которые перемещаются навстречу друг другу, а также сальниковые камеры с набивкой и прижимные узлы. Такое исполнение позволяет воспринимать осевые деформации трубопровода при температурных изменениях, снижая нагрузку на трубопровод, неподвижные опоры и сопряжённые элементы системы. Компенсирующая способность данной модификации составляет Δ = 240 × 2 мм, что обеспечивает суммарный рабочий ход в двух направлениях.

Ключевые характеристики ТС-580.00.000-01

• Условный проход: Ду 125 мм
• Рабочее давление: Ру 2,5 МПа (25 кгс/см²)
• Компенсирующая способность: Δ = 240 × 2 мм
• Сила трения: 17,0 кН (1,7 тс)
• Масса: 53 кг

Преимущества для проектировщика и эксплуатации

• Двухсторонняя схема компенсации удобна для применения на прямых участках трубопроводов тепловых сетей.
• Компенсирующая способность 240 × 2 мм позволяет учитывать значительные осевые температурные перемещения в обе стороны.
• Сальниковое исполнение обеспечивает ремонтопригодность узла с возможностью обслуживания уплотнения и прижимных элементов.
• Сила трения 17,0 кН (1,7 тс) может быть корректно учтена при расчёте неподвижных опор и подборе элементов трубопроводной системы.

Рекомендации по монтажу и эксплуатации

Монтаж компенсатора необходимо выполнять строго соосно трубопроводу, исключая перекосы и боковые нагрузки. Предварительная растяжка или осадка задаётся по проекту. При расчёте неподвижных опор следует учитывать силу трения компенсатора. Не допускается передача на изделие нагрузок от массы труб, арматуры и оборудования. Набивка подбирается по рабочей среде и режимам эксплуатации, в процессе работы требуется периодический контроль герметичности и при необходимости подтяжка прижимного узла.

Обозначение ТС-580.00.000-01

ТС-580.00.000-01 — модификация сальникового компенсатора по серии 5.903-13, выпуск 4, с условным проходом Ду 125 мм, рабочим давлением Ру 2,5 МПа (25 кгс/см²) и компенсирующей способностью Δ = 240 × 2 мм.
