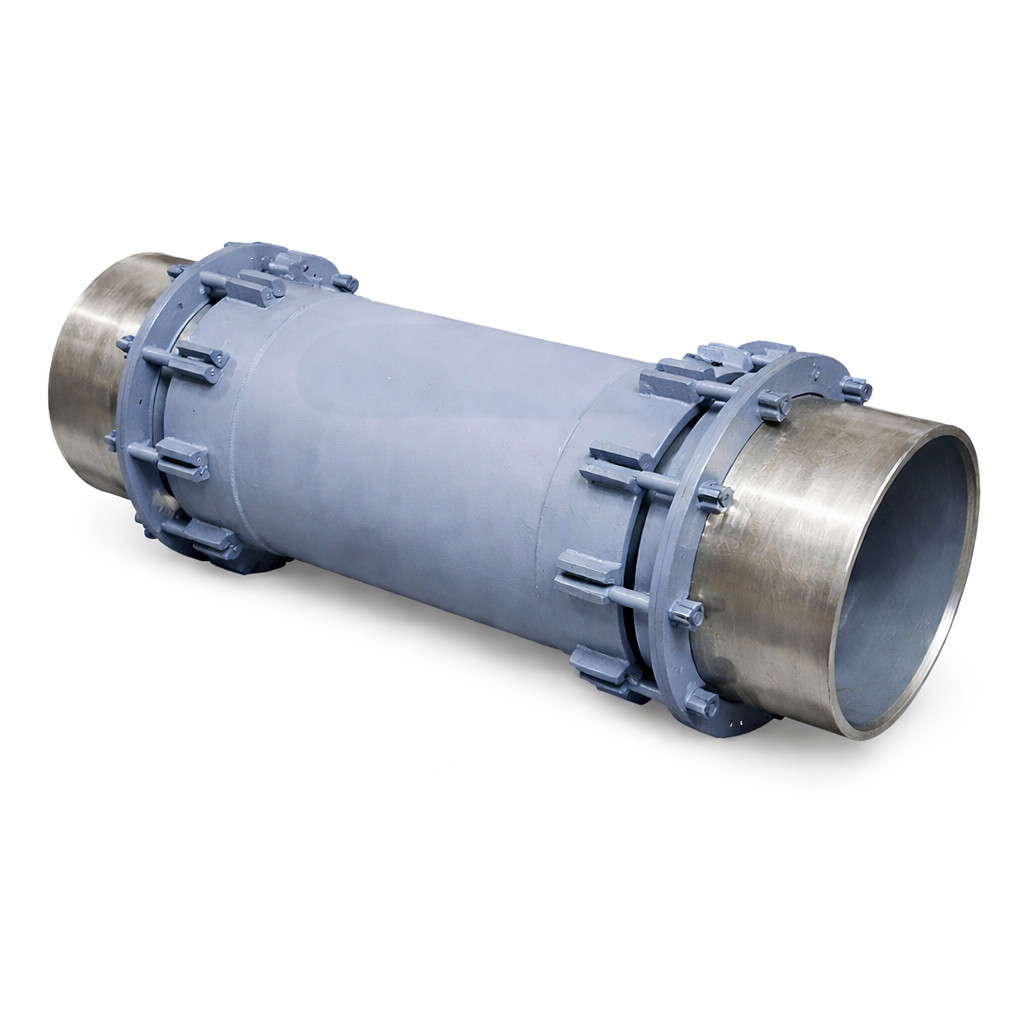

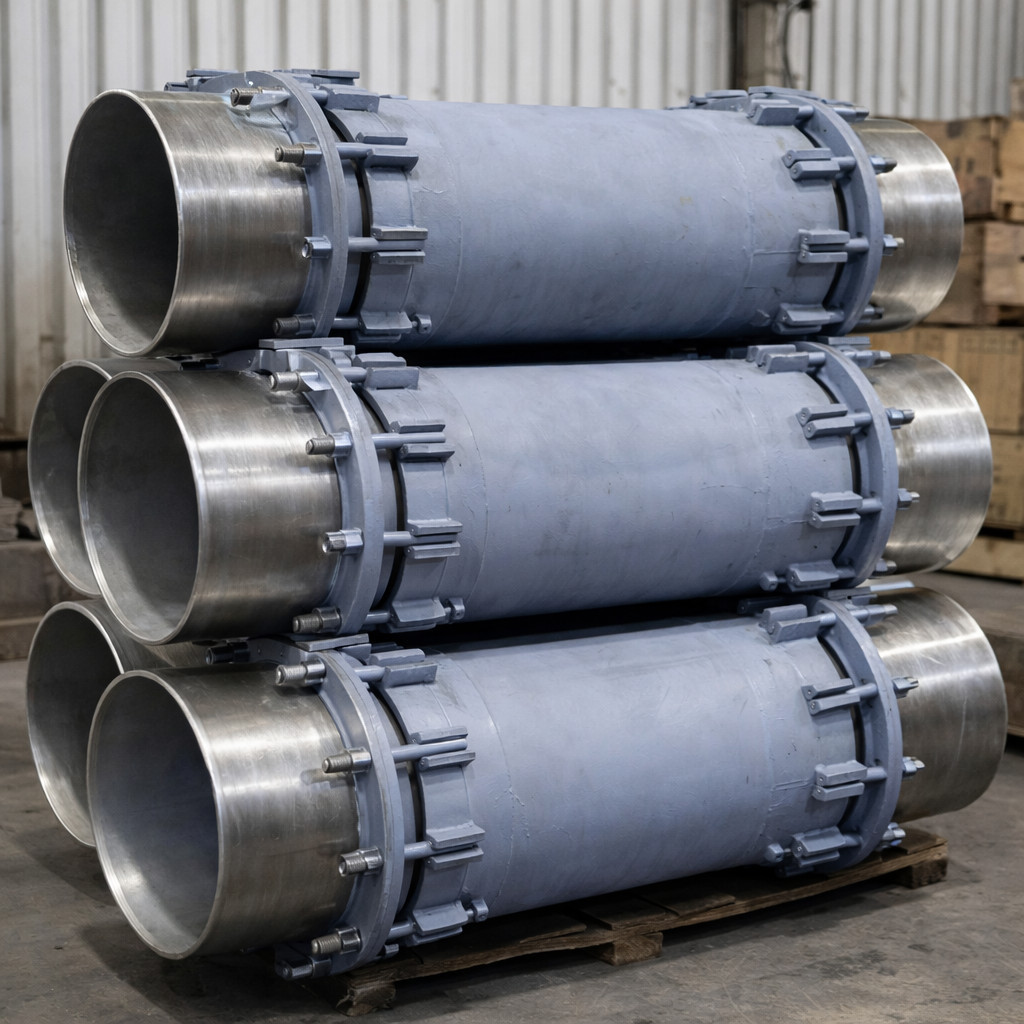

Компенсатор сальниковый двухсторонний Ду100 Ру25 КС 2x240 ТС-580.00.000-00

Двухсторонний сальниковый компенсатор ТС-580.00.000 предназначен для компенсации температурных удлинений на прямых участках трубопроводов водяных и паровых тепловых сетей. Изделие применяется в составе узлов теплотрасс, центральных тепловых пунктов (ЦТП) и котельных, где требуется надёжная осевая компенсация при сохранении герметичности соединений. Компенсатор рассчитан на условный проход Ду 100 мм и рабочее давление Ру 25 кгс/см².

Конструкция и принцип работы

Компенсатор ТС-580.00.000 выполнен по двухсторонней сальниковой схеме: корпус содержит два подвижных стакана, которые перемещаются навстречу друг другу, а герметичность обеспечивается сальниковыми камерами с набивкой и прижимными узлами. При нагреве трубопровода подвижные элементы компенсатора смещаются, воспринимая осевые деформации и снижая нагрузку на трубопровод и неподвижные опоры. Для данной модификации суммарная компенсирующая способность составляет Δ = 240 × 2 мм, что обеспечивает эффективную компенсацию температурных перемещений трубопроводов.

Ключевые характеристики ТС-580.00.000

• Ду: 100 мм
• Ру: 25 кгс/см²
• Компенсирующая способность: 240 × 2 мм
• Сила трения: 14,0 кН (1,4 тс)
• Масса: 42 кг

Преимущества для проектировщика и эксплуатации

• Двухсторонняя схема компенсации — позволяет воспринимать осевые перемещения в обе стороны и эффективно снижает нагрузки на трубопровод.
• Большая суммарная компенсирующая способность — рабочий ход 240 × 2 мм обеспечивает компенсацию значительных температурных удлинений.
• Ремонтопригодная конструкция — возможна подтяжка и обслуживание сальниковой набивки без демонтажа компенсатора из трубопровода.
• Надёжная работа в тепловых сетях — конструкция обеспечивает стабильную герметичность и длительный ресурс эксплуатации.

Рекомендации по монтажу и эксплуатации

Монтаж компенсатора ТС-580.00.000 необходимо выполнять строго соосно, исключая перекосы и боковые нагрузки. Предварительная «растяжка» или «осадка» компенсатора задаётся по проекту, исходя из рабочего хода узла. При расчёте и размещении неподвижных опор следует учитывать силу трения 14,0 кН, передаваемую на опорную систему при работе компенсатора. Не допускается передача на компенсатор нагрузок от массы присоединённых труб, арматуры и оборудования. Сальниковая набивка подбирается в соответствии с рабочей средой и температурными режимами; герметичность узла подлежит периодическому контролю и регламентной подтяжке.

Обозначение ТС-580.00.000

ТС-580.00.000 — модификация двухстороннего сальникового компенсатора по серии 5.903-13, выпуск 4, с условным проходом Ду 100 мм, рабочим давлением Ру 25 кгс/см² и суммарной компенсирующей способностью 240 × 2 мм.
