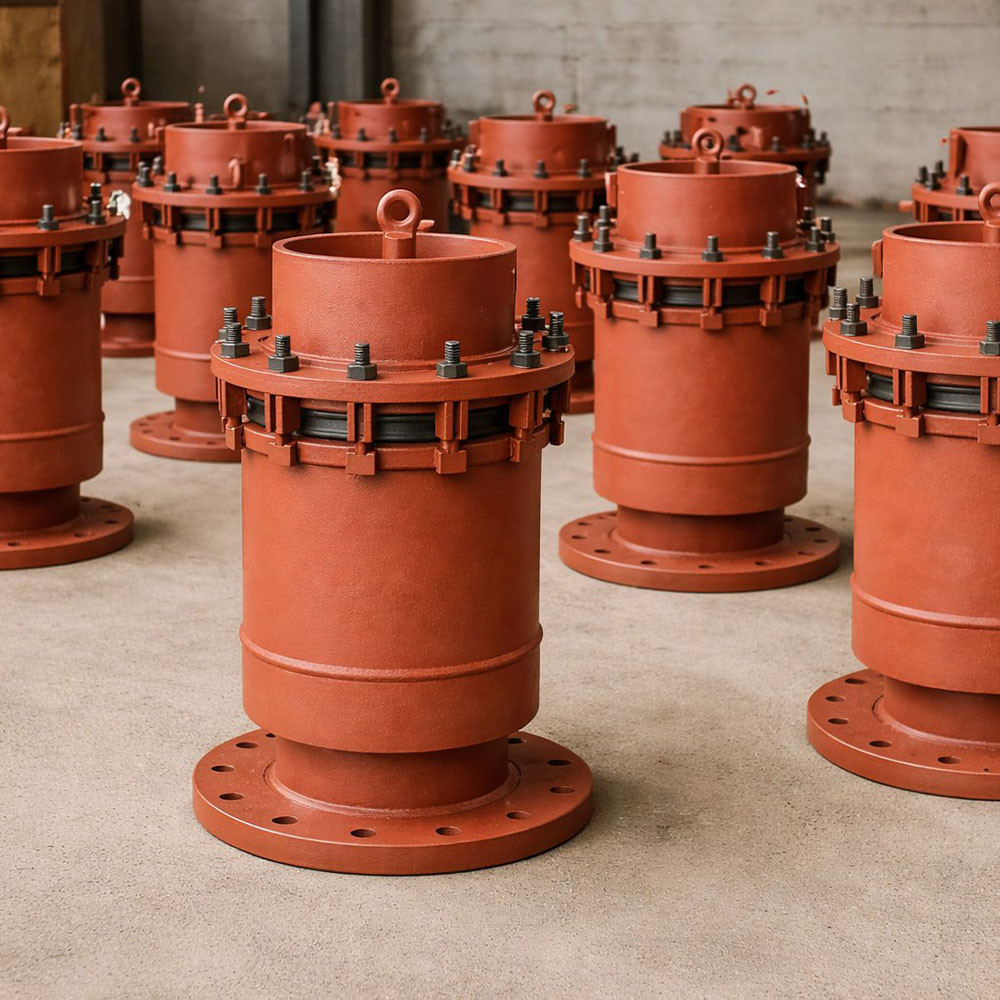

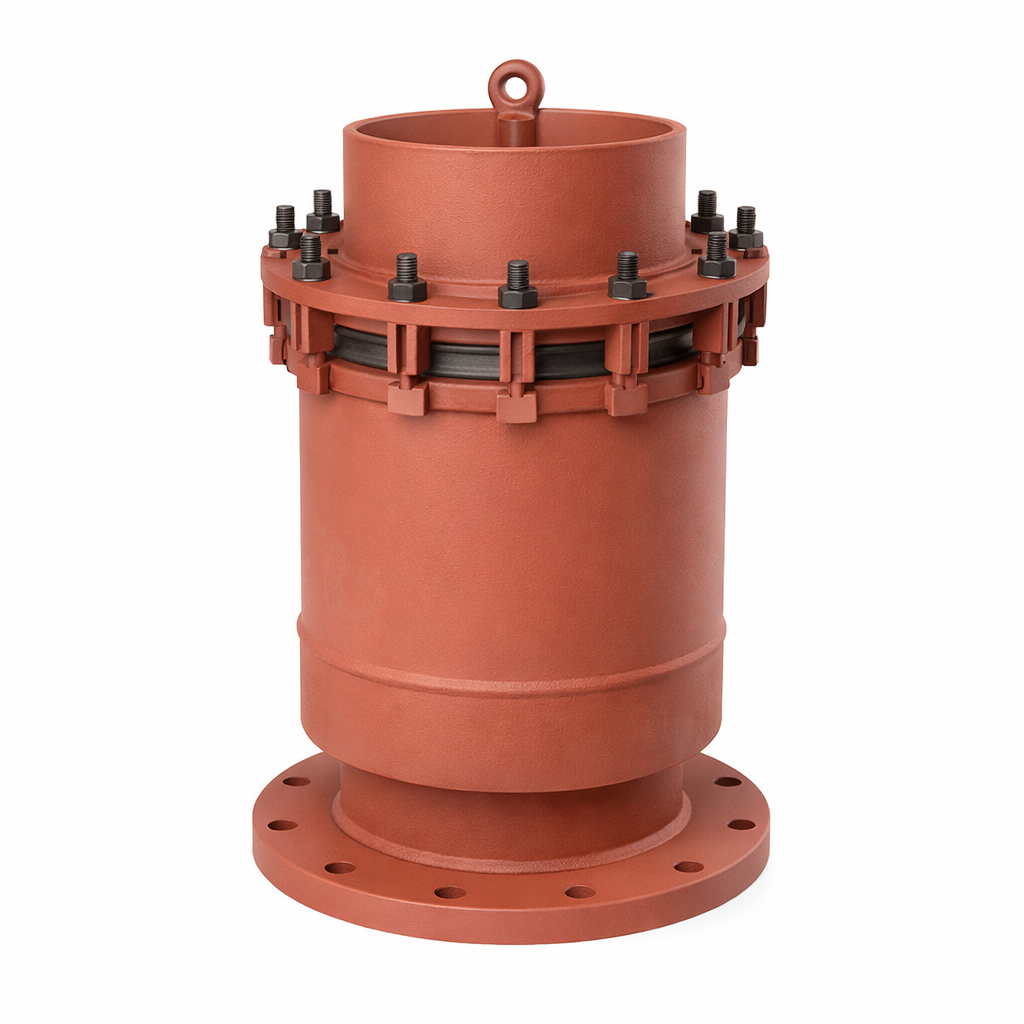

Компенсатор сальниковый односторонний Ду1400 Ру25 КС 300 ТС-579.00.000-27

Односторонний сальниковый компенсатор ТС-579.00.000-27 предназначен для компенсации температурных удлинений на прямых участках трубопроводов водяных и паровых тепловых сетей. Изделие применяется в составе узлов теплотрасс, центральных тепловых пунктов (ЦТП) и котельных, где требуется надёжная осевая компенсация при сохранении герметичности соединения. Компенсатор рассчитан на условный проход Ду 1400 мм и рабочее давление Ру 25 кгс/см².

Конструкция и принцип работы

Компенсатор ТС-579.00.000-27 выполнен по классической сальниковой схеме: корпус и подвижный стакан образуют узел осевого перемещения, а герметичность обеспечивается сальниковой камерой с набивкой и прижимным узлом. При нагреве трубопровода подвижная часть компенсатора смещается, воспринимая осевую деформацию и снижая нагрузку на трубопровод и опоры. Для данной модификации компенсирующая способность составляет Δ = 300 мм, что обеспечивает эффективную компенсацию температурных удлинений на трубопроводах Ду 1400.

Ключевые характеристики ТС-579.00.000-27

• Ду: 1400 мм
• Ру: 25 кгс/см²
• Компенсирующая способность (ход), Δ: 300 мм
• Строительная длина L: 1500 мм
• Сила трения: 550,0 кН (55,0 тс)
• Масса: 2036 кг

Преимущества для проектировщика и эксплуатации

• Рабочий ход Δ 300 мм — удобен для компенсации температурных перемещений на трубопроводах Ду 1400.
• Ремонтопригодная конструкция — возможна подтяжка и замена сальниковой набивки без демонтажа узла из трубопровода.
• Предсказуемое осевое усилие трения (550,0 кН) — позволяет корректно учитывать нагрузку при расчёте неподвижных опор и анкеров.
• Строительная длина (L 1500 мм) — удобна для компоновки узла при сохранении требуемой компенсирующей способности.

Рекомендации по монтажу и эксплуатации

Монтаж компенсатора ТС-579.00.000-27 необходимо выполнять строго соосно, исключая перекосы и боковые нагрузки. Предварительная «растяжка» или «осадка» компенсатора задаётся по проекту, исходя из величины рабочего хода. При расчёте и размещении неподвижных опор следует обязательно учитывать силу трения 550,0 кН, передаваемую на опорную систему при работе узла. Не допускается передача на компенсатор нагрузок от массы присоединённых труб, арматуры и оборудования. Сальниковая набивка подбирается в соответствии с рабочей средой и температурными режимами; герметичность узла подлежит периодическому контролю и регламентной подтяжке.

Обозначение ТС-579.00.000-27

ТС-579.00.000-27 — модификация одностороннего сальникового компенсатора по серии 5.903-13, выпуск 4, с условным проходом Ду 1400 мм, рабочим давлением Ру 25 кгс/см², компенсирующей способностью Δ 300 мм и строительной длиной L 1500 мм.
