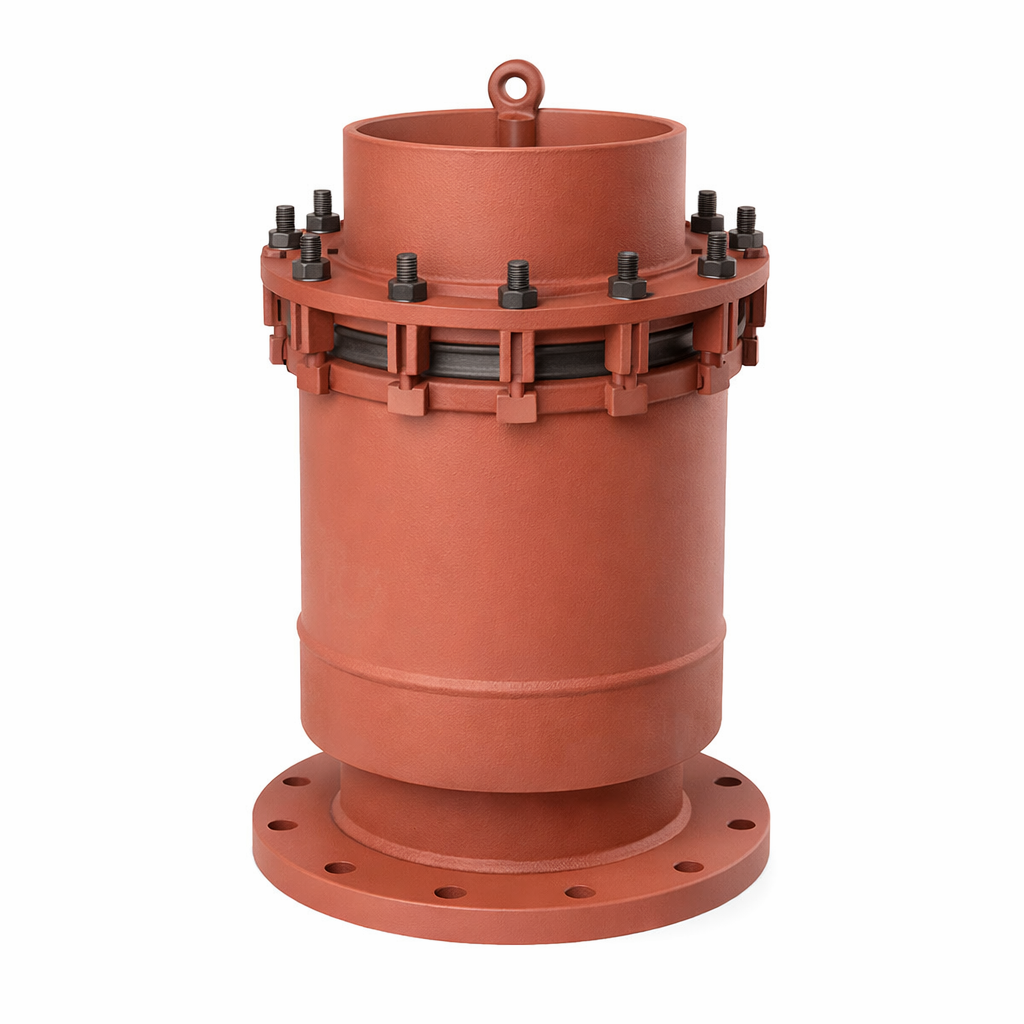

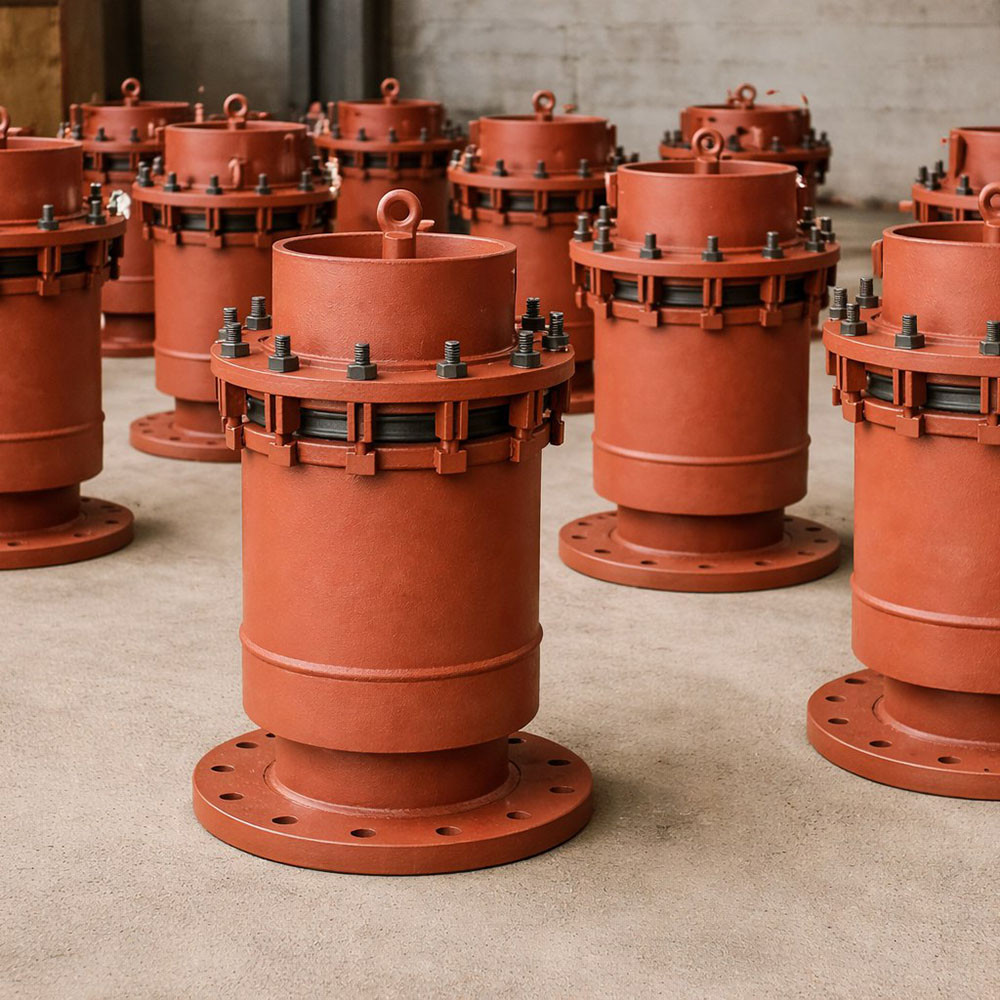

Компенсатор сальниковый односторонний Ду1000 Ру25 КС 500 ТС-579.00.000-24

Односторонний сальниковый компенсатор ТС-579.00.000-24 предназначен для компенсации температурных удлинений на прямых участках трубопроводов водяных и паровых тепловых сетей. Изделие применяется в составе узлов теплотрасс, центральных тепловых пунктов (ЦТП) и котельных, где требуется надёжная осевая компенсация при сохранении герметичности соединения. Компенсатор рассчитан на условный проход Ду 1000 мм и рабочее давление Ру 25 кгс/см².

Конструкция и принцип работы

Компенсатор ТС-579.00.000-24 выполнен по классической сальниковой схеме: корпус и подвижный стакан образуют узел осевого перемещения, а герметичность обеспечивается сальниковой камерой с набивкой и прижимным узлом. При нагреве трубопровода подвижная часть компенсатора смещается, воспринимая осевую деформацию и снижая нагрузку на трубопровод и опоры. Для данной модификации компенсирующая способность составляет Δ = 500 мм, что позволяет компенсировать значительные температурные удлинения на трубопроводах Ду 1000.

Ключевые характеристики ТС-579.00.000-24

• Ду: 1000 мм
• Ру: 25 кгс/см²
• Компенсирующая способность (ход), Δ: 500 мм
• Строительная длина L: 1880 мм
• Сила трения: 400,0 кН (40,0 тс)
• Масса: 1333 кг

Преимущества для проектировщика и эксплуатации

• Увеличенный рабочий ход (Δ 500 мм) — удобно закладывать в трассу при значимых температурных перемещениях на трубопроводах Ду 1000.
• Ремонтопригодная конструкция — возможна подтяжка и замена сальниковой набивки без демонтажа узла из трубопровода.
• Предсказуемое осевое усилие трения (400,0 кН) — позволяет корректно учитывать нагрузку при расчёте неподвижных опор и анкеров.
• Строительная длина (L 1880 мм) — обеспечивает требуемую компенсирующую способность при компоновке узла.

Рекомендации по монтажу и эксплуатации

Монтаж компенсатора ТС-579.00.000-24 необходимо выполнять строго соосно, исключая перекосы и боковые нагрузки. Предварительная «растяжка» или «осадка» компенсатора задаётся по проекту, исходя из величины рабочего хода. При расчёте и размещении неподвижных опор следует обязательно учитывать силу трения 400,0 кН, передаваемую на опорную систему при работе узла. Не допускается передача на компенсатор нагрузок от массы присоединённых труб, арматуры и оборудования. Сальниковая набивка подбирается в соответствии с рабочей средой и температурными режимами; герметичность узла подлежит периодическому контролю и регламентной подтяжке.

Обозначение ТС-579.00.000-24

ТС-579.00.000-24 — модификация одностороннего сальникового компенсатора по серии 5.903-13, выпуск 4, с условным проходом Ду 1000 мм, рабочим давлением Ру 25 кгс/см², компенсирующей способностью Δ 500 мм и строительной длиной L 1880 мм.
