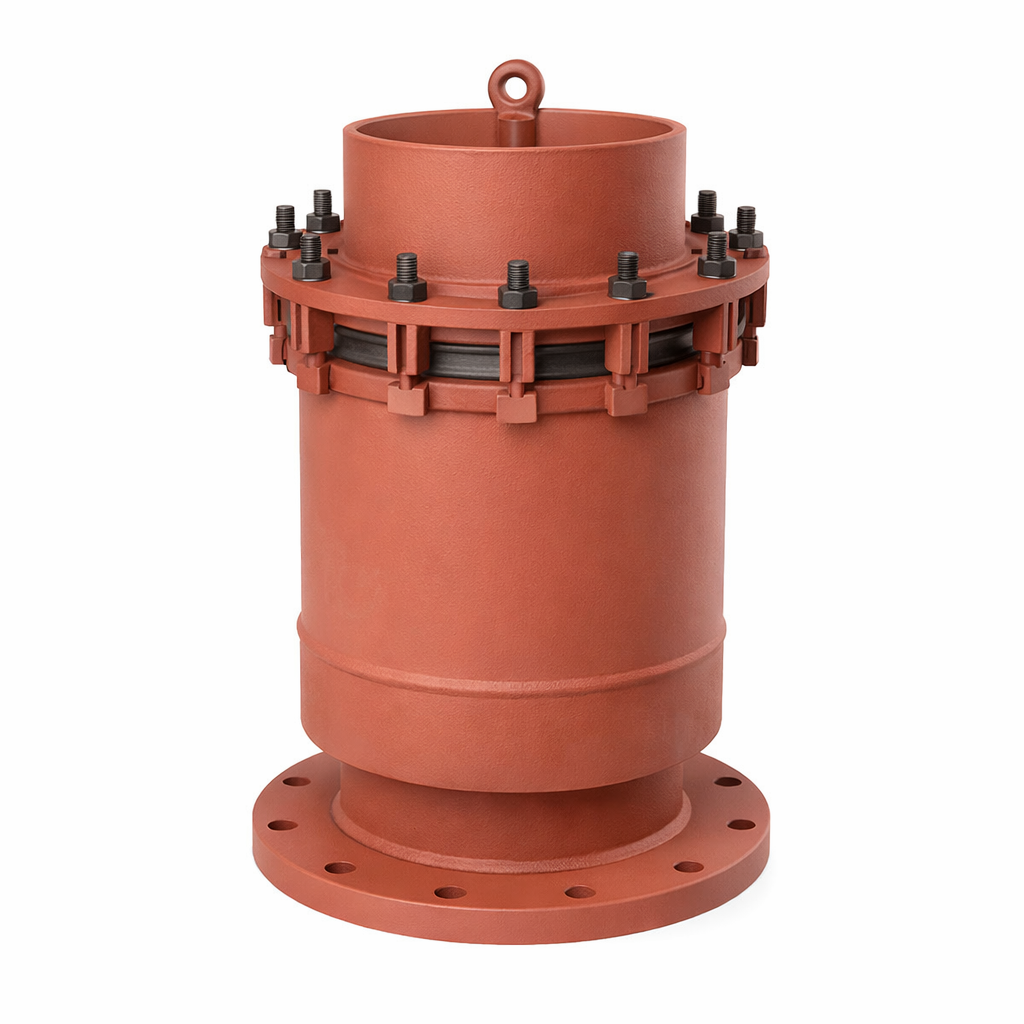

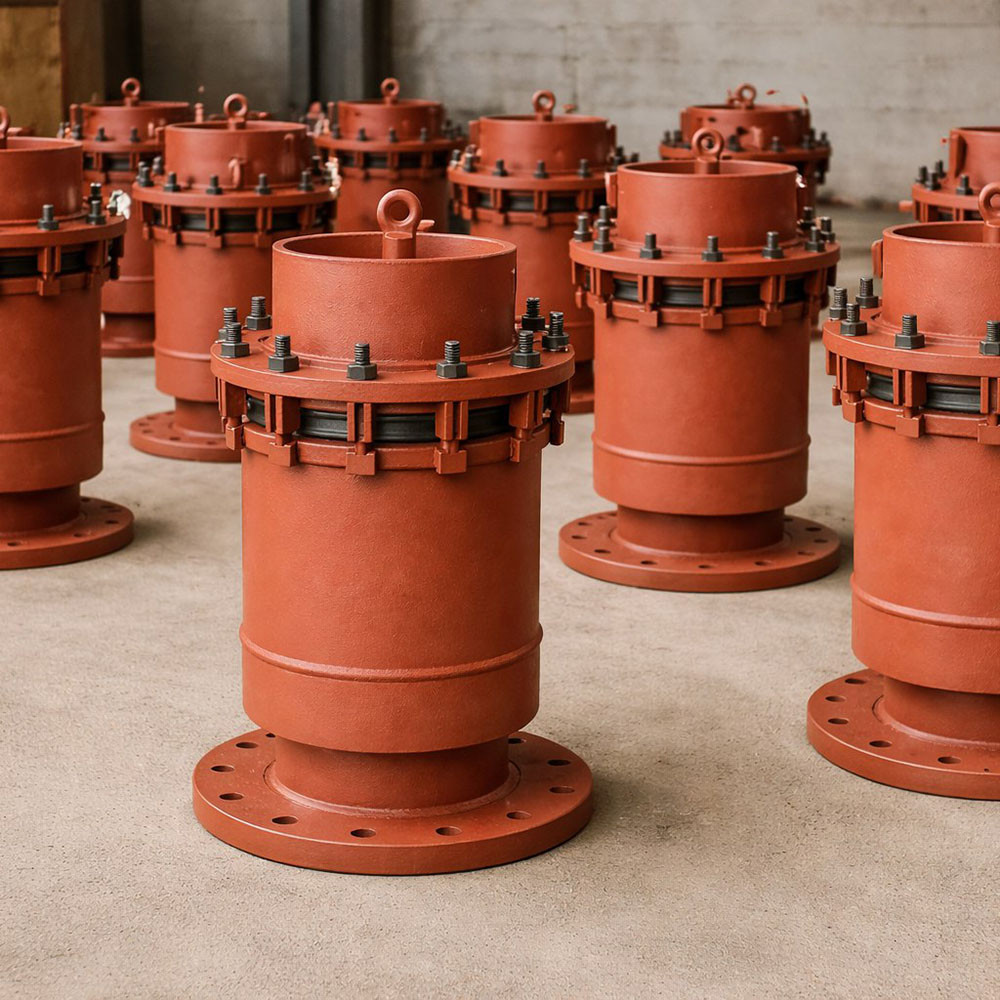

Компенсатор сальниковый односторонний Ду125 Ру25 КС 240 ТС-579.00.000-01

Односторонний сальниковый компенсатор ТС-579.00.000-01 предназначен для компенсации температурных удлинений на прямых участках трубопроводов водяных и паровых тепловых сетей. Изделие применяется в составе узлов теплотрасс, центральных тепловых пунктов (ЦТП) и котельных, где требуется надёжная осевая компенсация при сохранении герметичности соединения. Компенсатор рассчитан на условный проход Ду 125 мм и рабочее давление Ру 25 кгс/см².

Конструкция и принцип работы

Компенсатор ТС-579.00.000-01 выполнен по классической сальниковой схеме: корпус и подвижный стакан образуют узел осевого перемещения, а герметичность обеспечивается сальниковой камерой с набивкой и прижимным узлом. При нагреве трубопровода подвижная часть компенсатора смещается, воспринимая осевую деформацию и снижая нагрузку на трубопровод и опоры. Для данной модификации компенсирующая способность составляет Δ = 240 мм, что позволяет эффективно компенсировать температурные удлинения при компактной строительной длине.

Ключевые характеристики ТС-579.00.000-01

• Ду: 125 мм
• Ру: 25 кгс/см²
• Компенсирующая способность (ход), Δ: 240 мм
• Строительная длина L: 880 мм
• Сила трения: 17,0 кН (1,7 тс)
• Масса: 30 кг

Преимущества для проектировщика и эксплуатации

• Рабочий ход 240 мм — удобен для компенсации значительных температурных перемещений на трубопроводах Ду 125.
• Ремонтопригодная конструкция — возможна подтяжка и замена сальниковой набивки без демонтажа компенсатора.
• Контролируемое осевое усилие трения (17,0 кН) — позволяет корректно учитывать нагрузку при расчёте неподвижных опор.
• Оптимальная строительная длина (L 880 мм) при сравнительно небольшой массе изделия.

Рекомендации по монтажу и эксплуатации

Монтаж компенсатора ТС-579.00.000-01 необходимо выполнять строго соосно, исключая перекосы и боковые нагрузки. Предварительная «растяжка» или «осадка» компенсатора задаётся по проекту, исходя из величины рабочего хода. При расчёте и размещении неподвижных опор следует обязательно учитывать силу трения 17,0 кН, передаваемую на опорную систему при работе узла. Не допускается передача на компенсатор нагрузок от массы присоединённых труб, арматуры и оборудования. Сальниковая набивка подбирается в соответствии с рабочей средой и температурными режимами; герметичность узла подлежит периодическому контролю и регламентной подтяжке.

Обозначение ТС-579.00.000-01

ТС-579.00.000-01 — модификация одностороннего сальникового компенсатора по серии 5.903-13, выпуск 4, с условным проходом Ду 125 мм, рабочим давлением Ру 25 кгс/см², компенсирующей способностью Δ 240 мм и строительной длиной L 880 мм.
