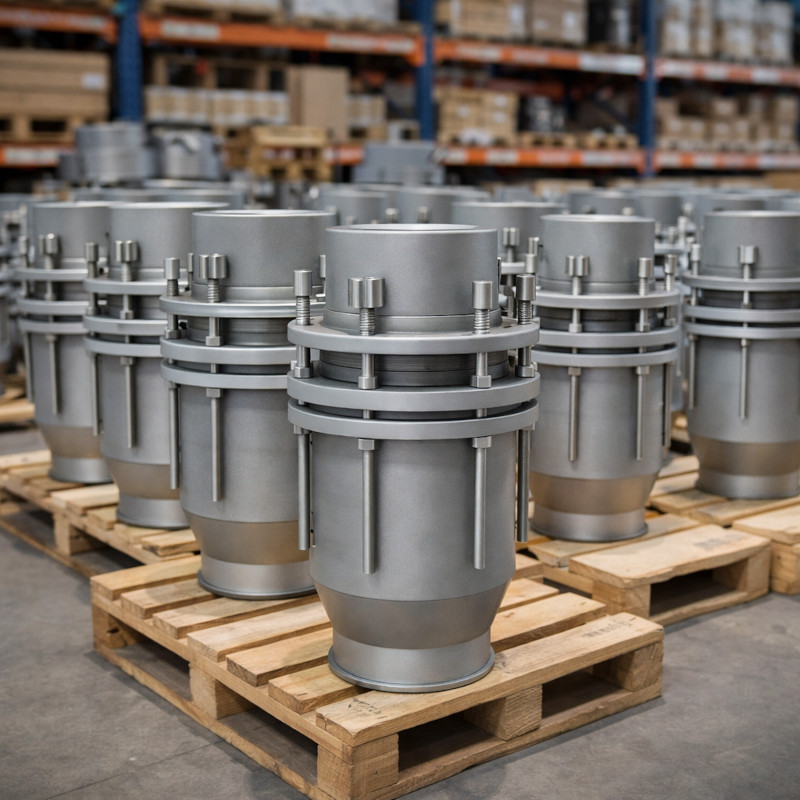

Сальниковый компенсатор ТМ 25.00.00-03

Сальниковый компенсатор ТМ 25.00.00-03 с ограничителем

Сальниковый компенсатор ТМ 25.00.00-03 с ограничителем предназначен для компенсации температурных деформаций на прямых участках магистральных пульповодов. Изделие применяется в соответствии с серией 4.902-8, выпуск 5, при расчетном давлении не более 1 МПа и перепаде расчетных температур воздуха до 80 °С. Компенсатор используется в составе промышленных трубопроводов, где требуется типовое решение для восприятия осевых перемещений и компенсации температурных удлинений. Присоединение к трубопроводу выполняется сваркой встык.

Конструкция и назначение

Изделие относится к сальниковым компенсаторам с ограничителем, предусмотренным серией 4.902-8, вып. 5. Конструкция предназначена для работы в составе магистрального пульповода и применяется как элемент, компенсирующий осевые перемещения трубопровода, возникающие при изменении температурных условий эксплуатации. За счет типового исполнения компенсатор удобно включать в проектную документацию, использовать при строительстве новых объектов и при замене узлов на действующих производственных линиях. Исполнение ТМ 25.00.00-03 подходит для трубопроводов с условным проходом Ду 500 и может рассматриваться как решение для более нагруженных участков системы.

Преимущества ТМ 25.00.00-03 для подбора и проекта

• Исполнение по серии 4.902-8, выпуск 5 — удобно для проектирования и сопоставления с типовой документацией.
• Наличие ограничителя — соответствует конструктивному исполнению серии.
• Приварное присоединение — подходит для монтажа в стальной трубопровод сваркой встык.
• Применение на магистральных пульповодах — решение для промышленных трубопроводных систем.
• Параметры конкретного исполнения — легко проверить по обозначению, условному проходу, осевому усилию и массе.

Технические характеристики исполнения ТМ 25.00.00-03

Компенсатор ТМ 25.00.00-03 имеет условный проход 500 мм, осевое усилие 21000 кгс и массу 532 кг. По сравнению с младшими исполнениями линейки эта модификация рассчитана на больший диаметр трубопровода и более высокую нагрузку. В карточке товара такой блок помогает сделать описание индивидуальным, показывает специфику позиции и облегчает подбор между соседними типоразмерами серии ТМ 25.00.00.

Рекомендации по монтажу

Компенсатор устанавливается на участке трубопровода в соответствии с проектным решением и требованиями серии. Присоединение выполняется сваркой встык. Длина компенсатора для монтажа определяется при установке и зависит от температуры воздуха в момент монтажных работ. При безанкерной прокладке пульповода на прямых участках без уклона или с уклоном не более 0,08 анкерные опоры могут не требоваться; при больших уклонах и отдельных вариантах пространственного поворота трубопровода необходимость анкерных опор должна учитываться проектом.

Расшифровка марки ТМ 25.00.00-03

ТМ — сальниковый компенсатор для магистральных пульповодов по серии 4.902-8, выпуск 5;
25.00.00-03 — исполнение в линейке с условным проходом 500 мм.
