Фланец 15-25-01-1-Ст. 08Х18Н10Т-IV ГОСТ 33259-2015 стальной плоский приварной Ду15 Ру 25

Фланец 15-25-01-1-Ст. 08Х18Н10Т-IV ГОСТ 33259-2015 стальной плоский приварной Ду15 Ру 25Фланец 15-25-01-1-Ст. 08Х18Н10Т-IV ГОСТ 33259-2015 стальной плоский приварной Ду15 Ру 25Фланец 15-25-01-1-Ст. 08Х18Н10Т-IV ГОСТ 33259-2015 стальной плоский приварной Ду15 Ру 25
7 вариантов товара
Выбрать
ТипПлоский под приварку
Диаметр, мм15
Номинальное давление Ру, МПа25
Нормативный документГОСТ 33259-2015
Все характеристики
Цена: по запросу

*Стоимость зависит от объёма заказа.

Запросить стоимость
Доставка
От 3 дней по России. Самовывоз, доставка автопарком и отправка транспортными компаниями.
Узнать больше
Оплата
Безналичный расчёт для юрлиц удобным способом. Возможна оплата по договору.
Узнать больше
  • Описание
  • Характеристики
  • Доставка
  • Оплата
  • Техническая документация
  • Отзывы

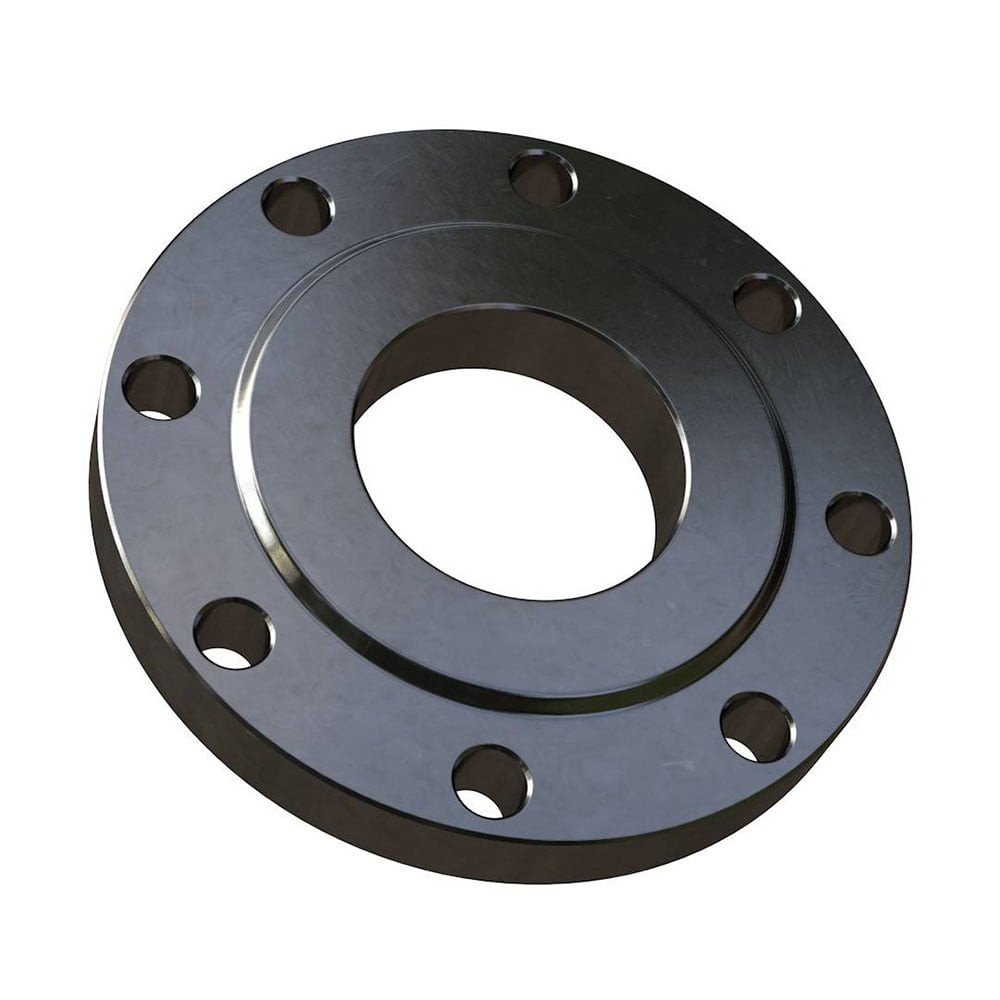

  • Фланец плоский приварной 15-25-01-1 из стали 08Х18Н10Т — это деталь трубопроводной арматуры, которая используется для соединения труб, переходных элементов, задвижек, клапанов, патрубков и аппаратов. Плоская приварная конструкция упрощает монтаж и делает соединение удобным для последующего обслуживания или демонтажа.

    Версия Ру 25 применяется для трубопроводов Ду15 с более высокими требованиями к прочности соединения и точности монтажа. Нержавеющая сталь 08х18н10т используется для фланцевых соединений, где важны коррозионная стойкость и чистота рабочей среды.

    Фланец Ду15 Ру 25 изготавливается по ГОСТ 33259-2015, относится к типу 01 — плоский приварной, имеет первый размерный ряд и выпускается в вариантах исполнения уплотнительной поверхности A, B, C, D, E, F и J. Группа контроля IV указывается в обозначении изделия и применяется при оформлении поставки по требованиям заказчика.

    Технические характеристики фланца Ду15 Ру25

    • Номинальный диаметр: Ду15
    • Условное давление: Ру 25
    • Тип: 01 — плоский приварной
    • Размерный ряд: 1
    • Материал: сталь 08Х18Н10Т
    • Группа контроля: IV
    • Исполнения уплотнительной поверхности: A, B, C, D, E, F и J
    • Стандарт: ГОСТ 33259-2015

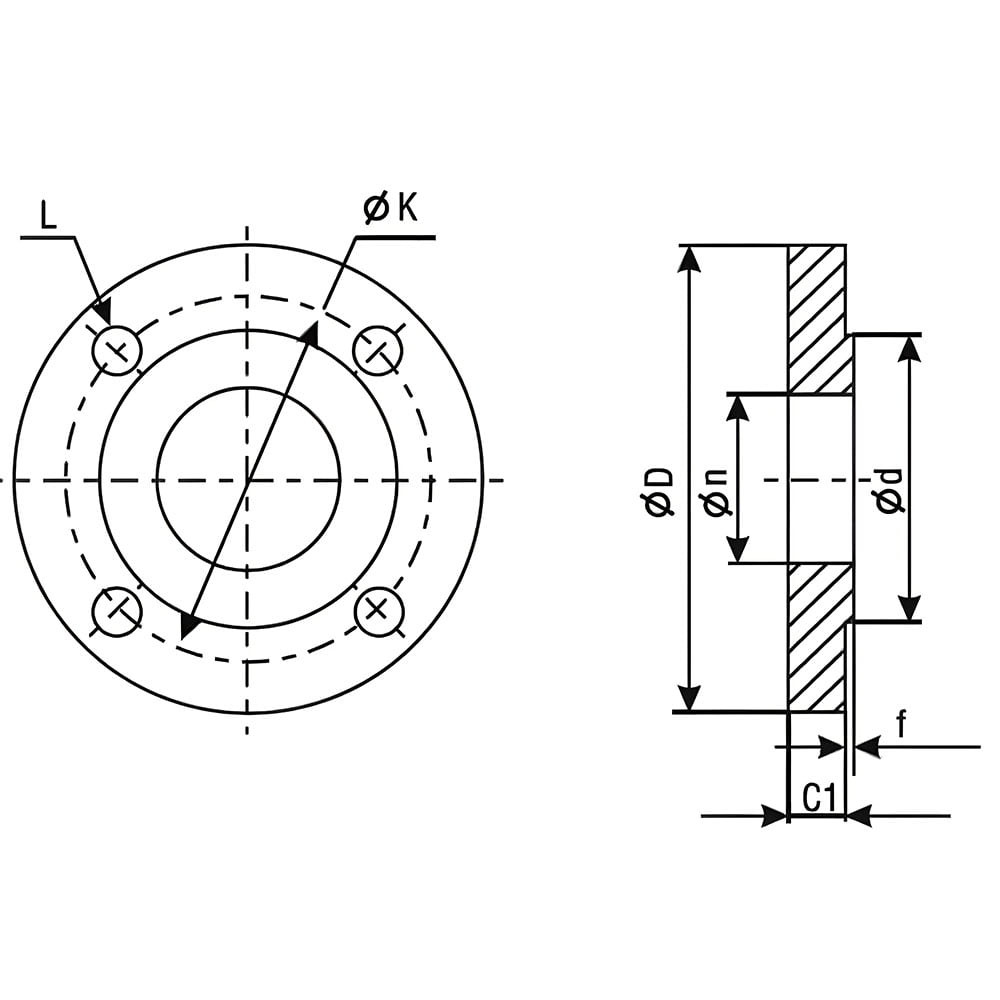

    • Внутренний диаметр фланца dB: 19 мм
    • Наружный диаметр фланца D: 95 мм
    • Межцентровое расстояние крепёжных отверстий D1: 65 мм
    • Диаметр крепёжных отверстий d: 14 мм
    • Количество крепёжных отверстий n: 4 шт.
    • Номинальный диаметр болтов или шпилек: М12
    • Толщина фланца b: 16 мм
    • Размер c1 по ГОСТ: 2 мм
    • Вес: 0,71 кг

    Особенности конструкции фланца плоского стального Ду15

    • Герметизация соединения. Правильно подобранная прокладка и равномерная затяжка крепежа помогают получить плотный и обслуживаемый фланцевый узел.
    • Удобство монтажа. Изделие приваривается к трубе, после чего соединяется с ответным фланцем при помощи болтов или шпилек с гайками.
    • Разъёмность узла. Фланцевое соединение удобно при обслуживании трубопровода: участок можно разобрать без повреждения всей линии.
    • Совместимость по ГОСТ. Стандартизированные размеры позволяют использовать фланец с ответной арматурой, прокладками и крепежом соответствующего типоразмера.
    • Материал исполнения. Материал 08Х18Н10Т помогает снизить риск коррозии и подходит для трубопроводов с повышенными требованиями к долговечности соединения.

    Конструкция и монтаж стального фланца под приварку

    Деталь рассчитана на установку на конец трубы с последующей обваркой по периметру. Фланцевое соединение остаётся разъёмным: при необходимости узел можно разобрать для ревизии арматуры, замены прокладки или обслуживания оборудования.

    Перед установкой важно проверить соответствие DN, PN, исполнения уплотнительной поверхности, материала и крепежа проектной документации. После сборки рекомендуется контролировать равномерность затяжки, состояние прокладки и отсутствие перекоса сопрягаемых поверхностей.

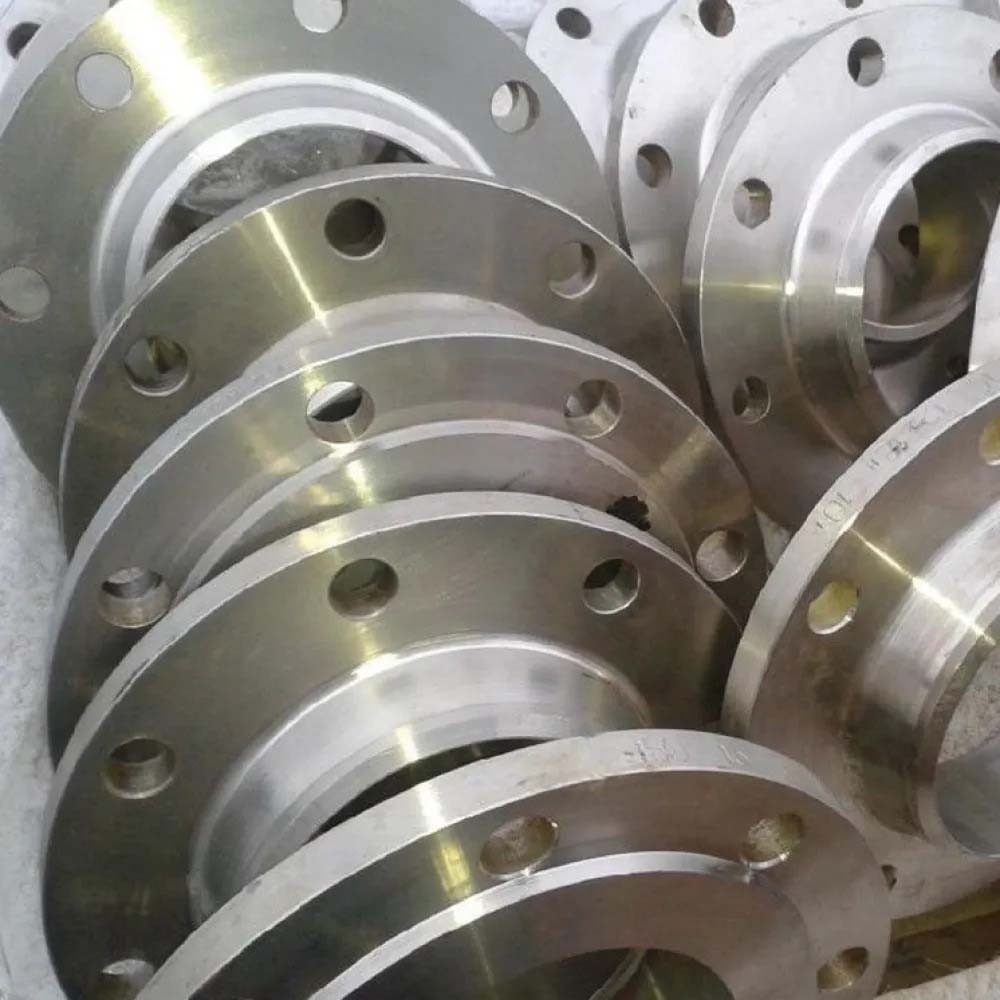

    Производство и контроль качества фланцев ГОСТ 33259-2015

    Фланцы изготавливаются по стандарту ГОСТ 33259-2015 для применения в составе трубопроводных соединений. Стандартизированная геометрия помогает обеспечить совместимость с арматурой, прокладками и ответными фланцами того же DN и PN.

    Каждая партия может сопровождаться необходимой технической документацией. Это важно для монтажных организаций, промышленных предприятий, инженерных служб и объектов, где требуется подтверждение качества трубопроводных деталей.

    Область применения фланца Ду15 Ру25

    • Системы водоснабжения, отопления и технического водоснабжения
    • Технологические трубопроводы малого диаметра
    • Трубопроводы с повышенными требованиями к коррозионной стойкости и чистоте рабочей среды
    • Соединение труб, запорной арматуры, патрубков, аппаратов и резервуаров
    • Ремонтные и монтажные работы на промышленных и коммунальных объектах
    • Объекты, где проектом предусмотрен фланец Ду15 Ру 25 из стали 08Х18Н10Т

    Фланец 15-25-01-1-Ст. 08Х18Н10Т-IV ГОСТ 33259-2015 Ду15 Ру 25 — позволяет собрать стандартизированный узел под приварку с возможностью дальнейшей ревизии и демонтажа соединения. Купить плоский стальной приварной фланец Ду15 можно напрямую у производителя МашЭнергоАтом с доставкой по России и странам СНГ.

  • Тип: Плоский под приварку
    Диаметр, мм: 15
    Номинальное давление Ру, МПа: 25
    Номер размерного ряда: 1
    Исполнение: A, B, С, D, E, F, J
    Материал: Ст. 08Х18Н10Т
    Группа контроля: IV
    Нормативный документ: ГОСТ 33259-2015
    Вес, кг: 0.71

  • Производственное предприятие "МашЭнергоАтом" располагает собственным автопарком для оперативной доставки своей продукции до конечного заказчика, а также большим опытом поставки деталей трубопровода в регионы с сезонным ограничением транспортного потока (районы Крайнего Севера). В вопросах логистики мы руководствуемся требованиями заказчика, предлагая оптимальные условия доставки заказов.

    Способы получения товара:

    • самовывоз со склада организации;
    • доставка собственным автопарком;
    • доставка из 150 партнерских транспортных компаний, среди которых Деловые линии, ПЭК до терминала;
    • доставка железнодорожным транспортом;
    • доставка авиатранспортом;
    • индивидуальные решения для труднодоступных регионов.

    По все вопросам обращайтесь по телефону 8 (831) 214-01-01 (доб. 205) или на электронную почту 205@rgprom.ru

  • Принимаем оплату безналичным расчетом:

    • платежными поручениями;
    • платёжными требованиями;
    • по аккредитивам;
    • чеками;
    • по инкассо.

  • ГОСТ 33259-2015

Доступные варианты исполнения фланца Ду 15 Ру 25 ряд 1 Ст. 08Х18Н10Т ГОСТ 33259-2015

Исполнение
Сбросить все фильтры
НаименованиеДиаметр, ммНоминальное давление Ру, МПаМатериалГруппа контроляИсполнениеСформировать заявку
Фланец 15-25-01-1-A-Ст. 08Х18Н10Т-IV ГОСТ 33259-20151525Ст. 08Х18Н10ТIVAКП
Фланец 15-25-01-1-B-Ст. 08Х18Н10Т-IV ГОСТ 33259-20151525Ст. 08Х18Н10ТIVBКП
Фланец 15-25-01-1-С-Ст. 08Х18Н10Т-IV ГОСТ 33259-20151525Ст. 08Х18Н10ТIVСКП
Фланец 15-25-01-1-D-Ст. 08Х18Н10Т-IV ГОСТ 33259-20151525Ст. 08Х18Н10ТIVDКП
Фланец 15-25-01-1-E-Ст. 08Х18Н10Т-IV ГОСТ 33259-20151525Ст. 08Х18Н10ТIVEКП
Фланец 15-25-01-1-F-Ст. 08Х18Н10Т-IV ГОСТ 33259-20151525Ст. 08Х18Н10ТIVFКП
Фланец 15-25-01-1-J-Ст. 08Х18Н10Т-IV ГОСТ 33259-20151525Ст. 08Х18Н10ТIVJКП
