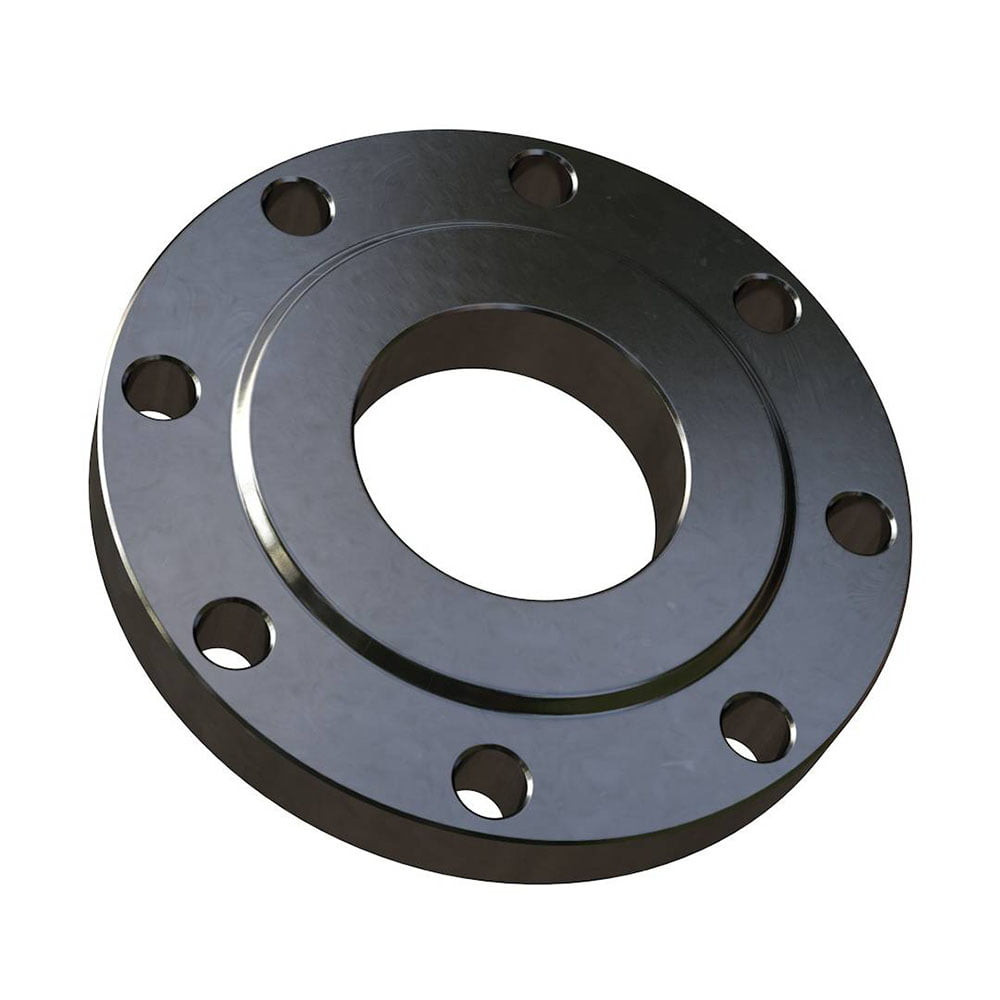

Фланец 15-25-01-1-Ст. 09Г2С-IV ГОСТ 33259-2015 стальной плоский приварной Ду15 Ру 25

Фланец плоский приварной 15-25-01-1 из стали 09Г2С — это деталь трубопроводной арматуры, которая используется для соединения труб, переходных элементов, задвижек, клапанов, патрубков и аппаратов. Плоская приварная конструкция упрощает монтаж и делает соединение удобным для последующего обслуживания или демонтажа.

Версия Ру 25 применяется для трубопроводов Ду15 с более высокими требованиями к прочности соединения и точности монтажа. Низколегированная сталь 09г2с востребована в промышленном строительстве и трубопроводных системах, где важна повышенная стойкость к эксплуатационным нагрузкам.

Фланец Ду15 Ру 25 изготавливается по ГОСТ 33259-2015, относится к типу 01 — плоский приварной, имеет первый размерный ряд и выпускается в вариантах исполнения уплотнительной поверхности A, B, C, D, E, F и J. Группа контроля IV указывается в обозначении изделия и применяется при оформлении поставки по требованиям заказчика.

Технические характеристики фланца Ду15 Ру25

• Номинальный диаметр: Ду15
• Условное давление: Ру 25
• Тип: 01 — плоский приварной
• Размерный ряд: 1
• Материал: сталь 09Г2С
• Группа контроля: IV
• Исполнения уплотнительной поверхности: A, B, C, D, E, F и J
• Стандарт: ГОСТ 33259-2015

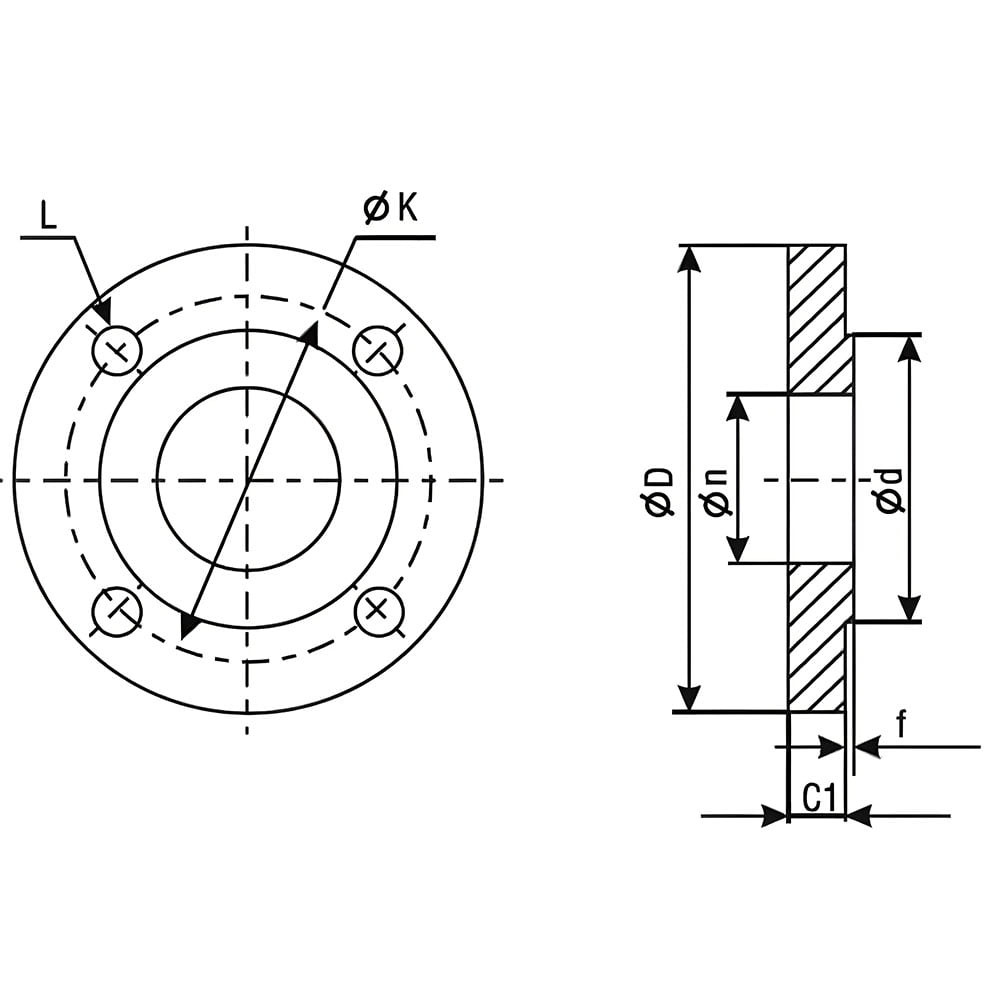

• Внутренний диаметр фланца dB: 19 мм
• Наружный диаметр фланца D: 95 мм
• Межцентровое расстояние крепёжных отверстий D1: 65 мм
• Диаметр крепёжных отверстий d: 14 мм
• Количество крепёжных отверстий n: 4 шт.
• Номинальный диаметр болтов или шпилек: М12
• Толщина фланца b: 16 мм
• Размер c1 по ГОСТ: 2 мм
• Вес: 0,71 кг

Особенности конструкции фланца плоского стального Ду15

• Надёжное соединение. Фланец обеспечивает прочную стыковку трубопроводных элементов и позволяет использовать уплотнительную прокладку для повышения герметичности узла.
• Монтаж под приварку. Плоская конструкция удобна для установки на конец трубы и последующего соединения с ответной частью трубопровода.
• Разъёмность узла. Фланцевое соединение удобно при обслуживании трубопровода: участок можно разобрать без повреждения всей линии.
• Совместимость по ГОСТ. Стандартизированные размеры позволяют использовать фланец с ответной арматурой, прокладками и крепежом соответствующего типоразмера.
• Материал исполнения. Сталь 09Г2С выбирают для объектов, где требуется сочетание прочности, надёжности сварного соединения и устойчивости к сложным условиям эксплуатации.

Конструкция и монтаж стального фланца под приварку

Конструктивно фланец выполнен в виде плоской стальной детали с проходным отверстием и группой отверстий под крепёж. Монтаж выполняется приваркой к трубе. Герметичность узла формируется за счёт уплотнительной прокладки, установленной между сопрягаемыми поверхностями.

Перед установкой важно проверить соответствие DN, PN, исполнения уплотнительной поверхности, материала и крепежа проектной документации. После сборки рекомендуется контролировать равномерность затяжки, состояние прокладки и отсутствие перекоса сопрягаемых поверхностей.

Производство и контроль качества фланцев ГОСТ 33259-2015

Производство фланцев выполняется с опорой на требования ГОСТ 33259-2015 к конструкции, размерам и техническим параметрам. Перед отгрузкой партия может проходить проверку геометрии, маркировки, обработки посадочных поверхностей и комплектности документации.

Каждая партия может сопровождаться необходимой технической документацией. Это важно для монтажных организаций, промышленных предприятий, инженерных служб и объектов, где требуется подтверждение качества трубопроводных деталей.

Область применения фланца Ду15 Ру25

• Системы водоснабжения, отопления и технического водоснабжения
• Технологические трубопроводы малого диаметра
• Промышленные и технологические линии с повышенными требованиями к материалу детали
• Соединение труб, запорной арматуры, патрубков, аппаратов и резервуаров
• Ремонтные и монтажные работы на промышленных и коммунальных объектах
• Объекты, где проектом предусмотрен фланец Ду15 Ру 25 из стали 09Г2С

Фланец 15-25-01-1-Ст. 09Г2С-IV ГОСТ 33259-2015 Ду15 Ру 25 — используется для сборки прочных и обслуживаемых соединений на инженерных и промышленных объектах. Купить плоский стальной приварной фланец Ду15 можно напрямую у производителя МашЭнергоАтом с доставкой по России и странам СНГ.
