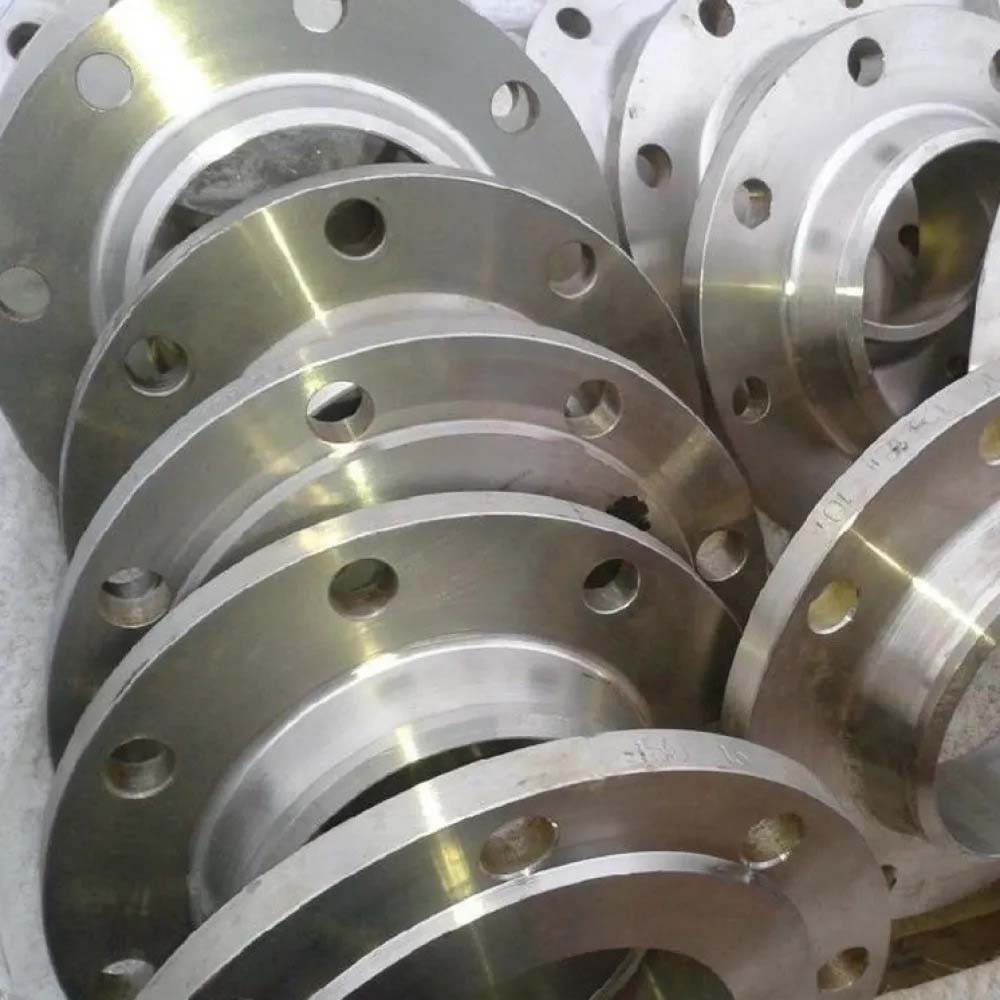

Фланец 15-2,5-01-1-Ст. 20-IV ГОСТ 33259-2015 стальной плоский приварной Ду15 Ру 2,5

Фланец плоский приварной 15-2,5-01-1 из стали 20 — это соединительный элемент трубопроводной системы, предназначенный для герметичного и разъёмного соединения труб, запорной арматуры, патрубков, аппаратов и технологического оборудования. Изделие удобно при монтаже, ремонте и обслуживании линий, поскольку позволяет разбирать отдельный участок без замены всей трубопроводной системы.

Изделие рассчитано на трубопроводы Ду15 с невысоким условным давлением Ру 2,5 и хорошо подходит для инженерных сетей, вспомогательных линий и узлов подключения оборудования. Углеродистая сталь 20 подходит для большинства инженерных и промышленных трубопроводов с неагрессивными рабочими средами.

Фланец Ду15 Ру 2,5 изготавливается по ГОСТ 33259-2015, относится к типу 01 — плоский приварной, имеет первый размерный ряд и выпускается в вариантах исполнения уплотнительной поверхности A, B, C, D, E, F и J. Группа контроля IV указывается в обозначении изделия и применяется при оформлении поставки по требованиям заказчика.

Технические характеристики фланца Ду15 Ру2,5

• Номинальный диаметр: Ду15
• Условное давление: Ру 2,5
• Тип: 01 — плоский приварной
• Размерный ряд: 1
• Материал: сталь 20
• Группа контроля: IV
• Исполнения уплотнительной поверхности: A, B, C, D, E, F и J
• Стандарт: ГОСТ 33259-2015

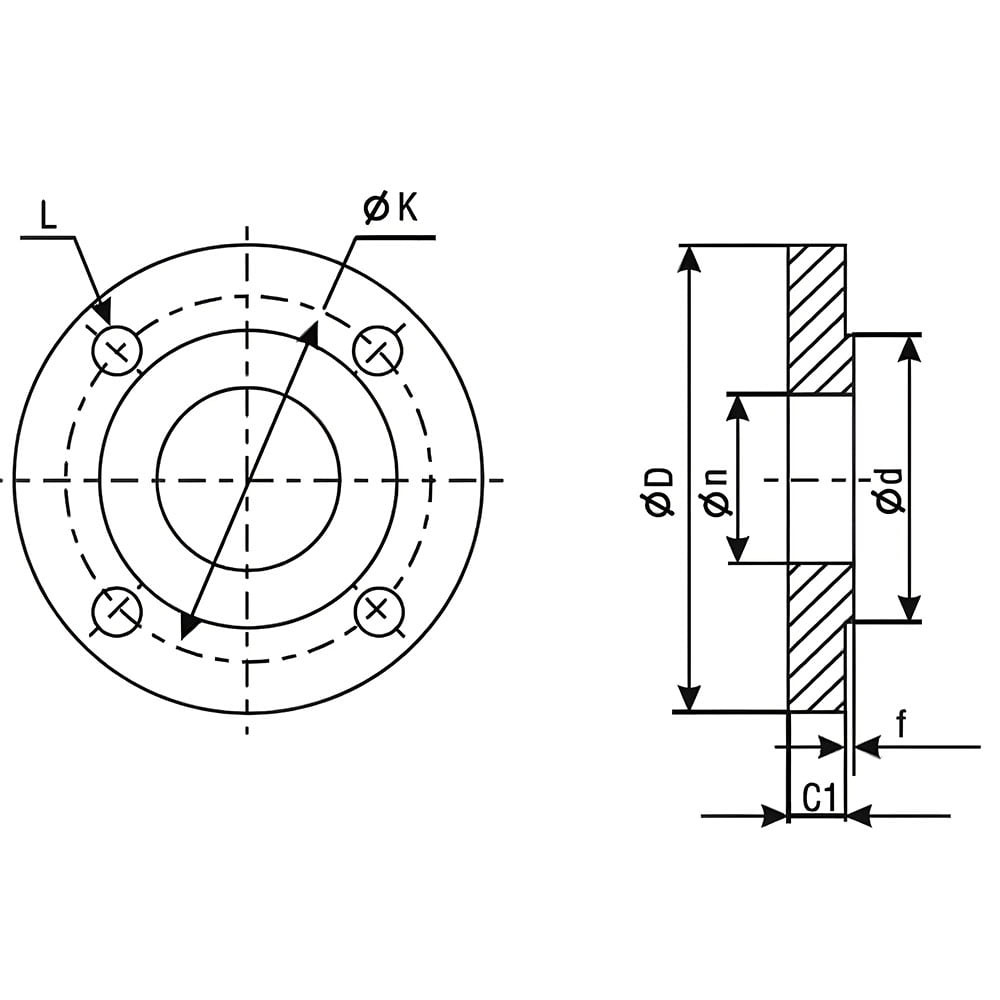

• Внутренний диаметр фланца dB: 19 мм
• Наружный диаметр фланца D: 80 мм
• Межцентровое расстояние крепёжных отверстий D1: 55 мм
• Диаметр крепёжных отверстий d: 11 мм
• Количество крепёжных отверстий n: 4 шт.
• Номинальный диаметр болтов или шпилек: М10
• Толщина фланца b: 12 мм
• Размер c1 по ГОСТ: 2 мм
• Вес: 0,29 кг

Особенности конструкции фланца плоского стального Ду15

• Надёжное соединение. Фланец обеспечивает прочную стыковку трубопроводных элементов и позволяет использовать уплотнительную прокладку для повышения герметичности узла.
• Удобство монтажа. Изделие приваривается к трубе, после чего соединяется с ответным фланцем при помощи болтов или шпилек с гайками.
• Разъёмность узла. Фланцевое соединение удобно при обслуживании трубопровода: участок можно разобрать без повреждения всей линии.
• Совместимость по ГОСТ. Стандартизированные размеры позволяют использовать фланец с ответной арматурой, прокладками и крепежом соответствующего типоразмера.
• Материал исполнения. Сталь 20 обеспечивает хорошую обрабатываемость, стабильность геометрии и достаточную прочность для типовых трубопроводных соединений.

Конструкция и монтаж стального фланца под приварку

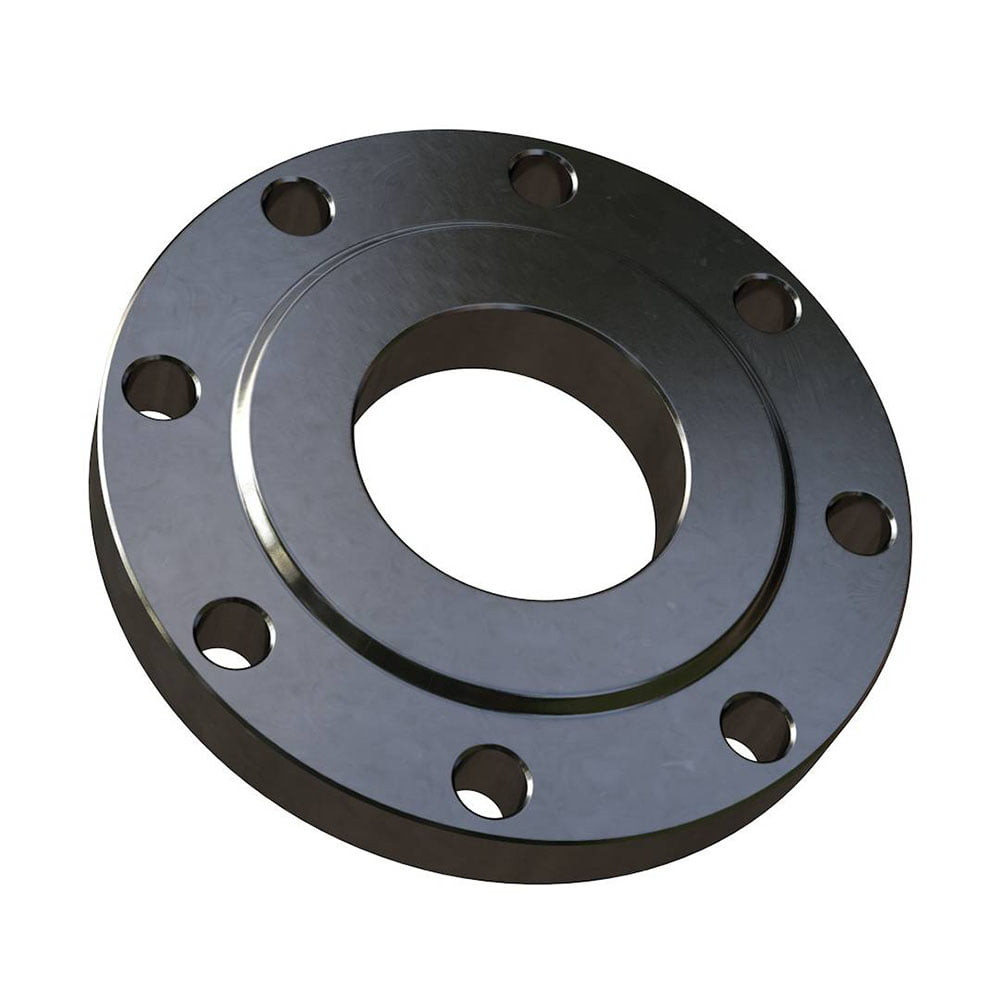

Фланец представляет собой плоское дискообразное кольцо с центральным отверстием под трубу и крепёжными отверстиями по окружности. При монтаже изделие надевается на конец трубы и приваривается по периметру, после чего соединяется с ответным фланцем через прокладку при помощи болтов или шпилек с гайками.

Перед установкой важно проверить соответствие DN, PN, исполнения уплотнительной поверхности, материала и крепежа проектной документации. После сборки рекомендуется контролировать равномерность затяжки, состояние прокладки и отсутствие перекоса сопрягаемых поверхностей.

Производство и контроль качества фланцев ГОСТ 33259-2015

Производство фланцев выполняется с опорой на требования ГОСТ 33259-2015 к конструкции, размерам и техническим параметрам. Перед отгрузкой партия может проходить проверку геометрии, маркировки, обработки посадочных поверхностей и комплектности документации.

Каждая партия может сопровождаться необходимой технической документацией. Это важно для монтажных организаций, промышленных предприятий, инженерных служб и объектов, где требуется подтверждение качества трубопроводных деталей.

Область применения фланца Ду15 Ру2,5

• Системы водоснабжения, отопления и технического водоснабжения
• Технологические трубопроводы малого диаметра
• Линии подачи воздуха, газа, пара и неагрессивных рабочих сред
• Соединение труб, запорной арматуры, патрубков, аппаратов и резервуаров
• Ремонтные и монтажные работы на промышленных и коммунальных объектах
• Объекты, где проектом предусмотрен фланец Ду15 Ру 2,5 из стали 20

Фланец 15-2,5-01-1-Ст. 20-IV ГОСТ 33259-2015 Ду15 Ру 2,5 — используется для сборки прочных и обслуживаемых соединений на инженерных и промышленных объектах. Купить плоский стальной приварной фланец Ду15 можно напрямую у производителя МашЭнергоАтом с доставкой по России и странам СНГ.
