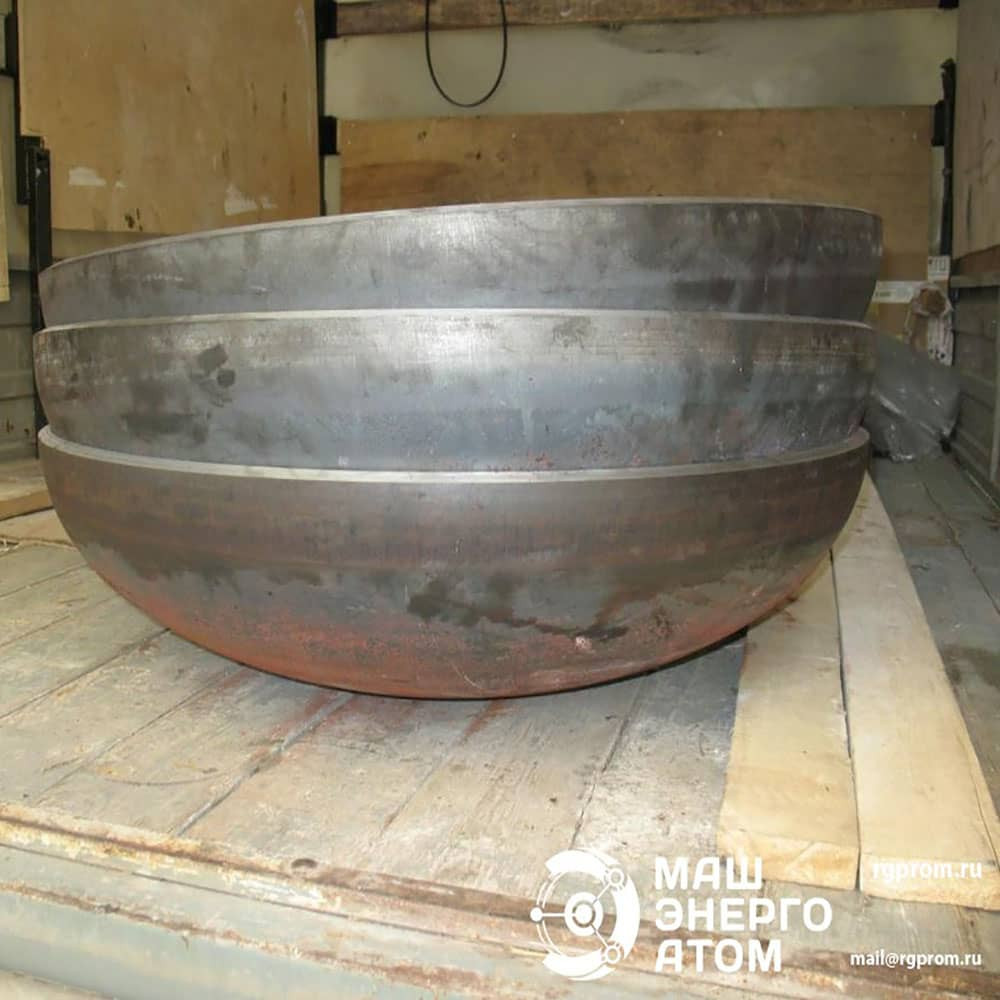

Днище стальное эллиптическое 159х4 ГОСТ 6533-78

Днище стальное эллиптическое 159х4 ГОСТ 6533-78 применяется в качестве торцевого элемента при изготовлении сосудов, аппаратов, резервуаров и емкостей промышленного назначения. Конструкция рассчитана на сварное соединение с обечайкой и используется в оборудовании, где требуется надежное закрытие корпуса.

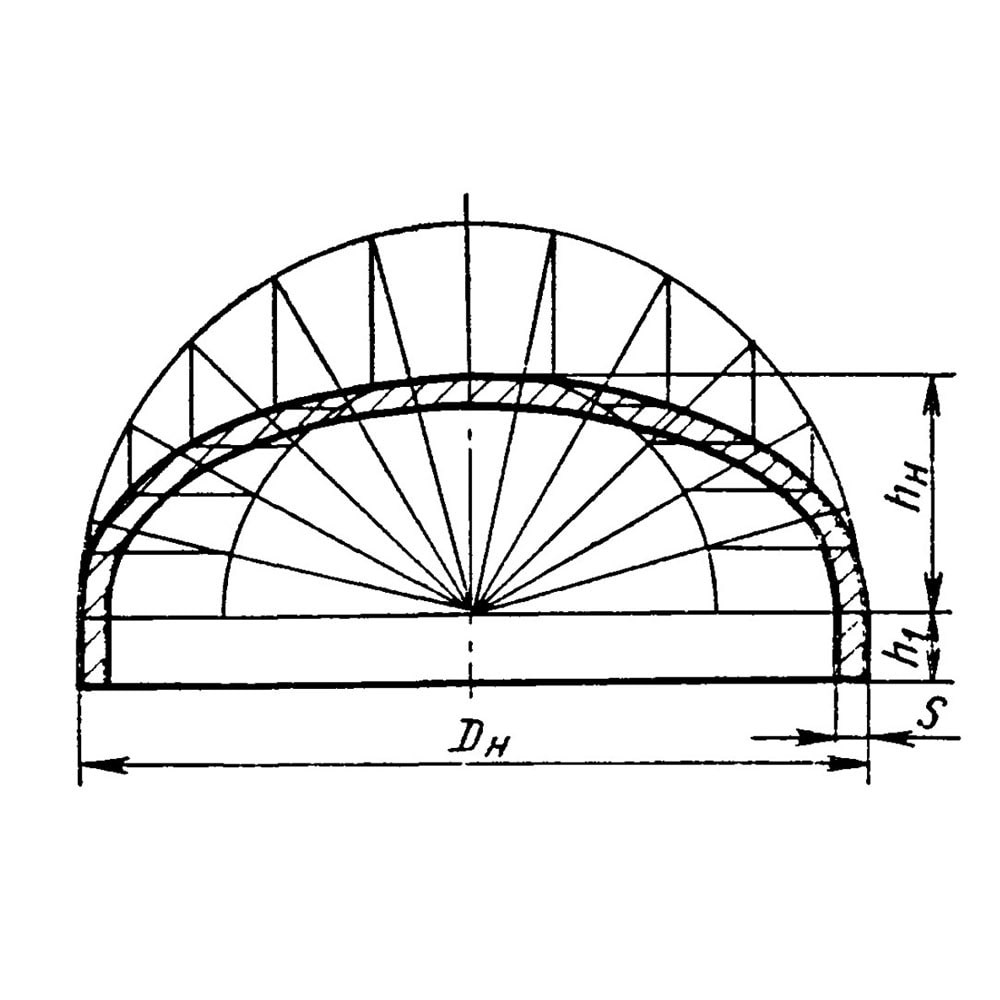

Типоразмер 159х4 подбирают по диаметру корпуса и расчетной толщине стенки: D — 159 мм, S — 4 мм, высоту эллиптической части 40 мм и высоту борта 25 мм. Днище используется как готовая заготовка под сварку с корпусом аппарата или резервуара.

Характеристики стального днища 159х4 по ГОСТ 6533-78

• Тип: эллиптическое приварное днище
• Наружный диаметр: 159 мм
• Толщина стенки: 4 мм
• Размер по каталогу: 159х4
• Высота эллиптической части: 40 мм
• Высота борта: 25 мм
• Материал: сталь по выбору заказчика
• Возможные марки стали: Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25
• Нормативный документ: ГОСТ 6533-78
• Способ соединения: сварка с обечайкой или корпусом аппарата
• Назначение: сосуды, аппараты, емкости и резервуары промышленного назначения

Из каких сталей можно изготовить днище

По требованиям проекта днище может быть изготовлено из сталей Ст. 08Х18Н10Т, Ст. 09Г2С, Ст. 10Х17Н13М2Т, Ст. 12Х18Н10Т, Ст. 13ХФА, Ст. 15Х5М, Ст. 20, Ст. 25. Марка стали подбирается с учетом назначения аппарата, характеристик рабочей среды и требований к ресурсу изделия.

Особенности стального днища для сосудов и аппаратов

• Герметичность узла. При правильной подготовке кромок и качественной сварке днище обеспечивает надежное закрытие торца корпуса.
• Прочность конструкции. Толщина стенки и форма детали подбираются под расчетные нагрузки, рабочую среду и требования проекта.
• Совместимость с обечайками. Типоразмер удобно подбирать под наружный диаметр цилиндрической части сосуда или аппарата.
• Контроль геометрии. При производстве проверяются основные размеры, форма поверхности и соответствие нормативному документу.
• Гибкость поставки. Изготовление возможно из нескольких марок стали для стандартных и более требовательных условий эксплуатации.

Применение стального приварного днища 159х4

• изготовление емкостного оборудования
• производство сосудов, работающих в составе технологических систем
• аппараты для хранения, разделения и обработки сред
• фильтры, ресиверы, сепараторы и накопительные емкости
• энергетика, машиностроение и нефтехимия
• системы водоснабжения, водоочистки и коммунального хозяйства
• оборудование, где требуется стальная приварная торцевая деталь

Контроль геометрии и качества изготовления

При производстве контролируются основные размеры, толщина стенки, форма эллиптической поверхности, качество кромок и готовность изделия к последующей сварке. Это особенно важно для оборудования, где днище является частью герметичного корпуса и должно соответствовать расчетным параметрам проекта.

По запросу изделия могут сопровождаться необходимой технической документацией. Перед отгрузкой проверяется соответствие типоразмера, марки стали и количества позиции в заказе.

Днище стальное эллиптическое 159х4 ГОСТ 6533-78 поставляется для производственных, монтажных и ремонтных задач. МашЭнергоАтом изготавливает и отгружает такие изделия по России и странам СНГ.
