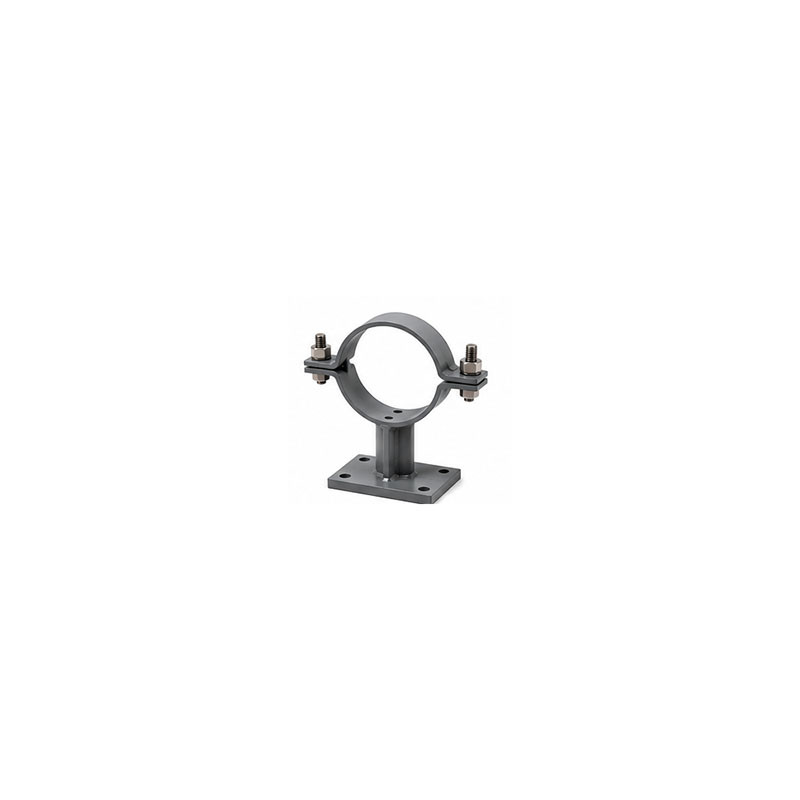

Опора подвижная скользящая типа Т13

Информация Опоры скользящие (Т13.00) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 32 до 630мм. Изготавливаются в соответствии с Серией 4.903-10 выпуск 5.

Опоры подвижные скользящие типа Т13 от Ду32 до Ду159 включительно, применяются в качестве подвижных опор. Опоры подвижные скользящие типа Т13 от Ду194 до Ду630 включительно, применяются в качестве подвижных опор.

Серия 4.903-10 - опоры скользящие – элементы надземных трубопроводных систем, поддерживающие функциональную устойчивость магистралей, но не ограничивающие деформацию труб при перепадах температуры. Такие устройства необходимы для обеспечения вертикальной устойчивости при увеличении веса трубы с продуктом.

опора скользящая даёт возможность продольного перемещения трубы при вертикальной устойчивости на участках, где этого требуют технологические процессы.

Широкое применение подвижные опоры получили в строительстве, металлургической и машиностроительной отраслях, нефтеперерабатывающей и газодобывающей промышленности.

Основные типы подвижных опор по типу крепежа и выполняемым функциям:

• скользящие опоры: направление горизонтальных перемещений трубопроводов не имеет значения, нет ограничения по диаметру труб, применяются при любом способе прокладки;
• катковые: направление перемещения строго осевое, диаметр труб составляет 200 мм и более, способ прокладки магистрали – в тоннелях;
• жесткие подвески: без ограничений направления горизонтальных перемещений на участках, предусматривающих использование гибких компенсаторов (возможен вариант самокомпенсации), способ прокладки магистрали – надземная.
• опоры на кронштейнах;
• для крепления трубопровода на отдельно стоящих опорах и эстакадах;

Максимально простая конструкция подвижной опоры включает в себя:

• жесткое основание, выполняемое из швеллера или стального уголка;
• полукруглые держатели из металлических труб;
• крепёжный материал: хомуты, болты, гайки.

Возможное истирание трубы при рабочих перемещениях и деформациях компенсирует прокладка между держателем и трубопроводом.

Конструкция

опоры подвижные скользящие типа Т13 от Ду32 до Ду159 включительно состоят из гнутой скобы и приваренным ребром жесткости.
Длина скобы L от 170
опоры подвижные скользящие типа Т13 от Ду194 до Ду630 включительно состоят из гнутой скобы и приваренными ребрами жесткости и подушками.

Условное обозначение

Пример условного обозначения опоры типа Т13 исполнения 08 высотой 150 мм для трубопровода Ду89: опора скользящая 89-Т13.08.
Пример условного обозначения опоры типа Т13 исполнения 18 высотой 200 мм для трубопровода Ду219: опора скользящая 219-Т13.18.
